Raccordement Électrique - Helios Rmk Montage- Und Betriebsvorschrift

Notice de montage et d'utilisation
CHAPITRE 4
RACCORDEMENT
ÉLECTRIQUE
m
DANGER
POINT IMPORTANT
Fig.6
F
détection
de fumée
-
24V DC
+
+
Unité
d'évaluation
853 84 001 SS-110 7 17.09.19
Détecteur de fumées en gaine – RMK
4.1 Raccordement électrique
m
Danger de mort par choc électrique !
Avant tous travaux d'installation veiller à ce que l'appareil soit hors tension et
protégé contre tout redémarrage intempestif !
Les raccordements électriques et les mises en service électroniques ne doivent être
effectués que par des électriciens qualifiés, et selon le schéma de raccordement.
Les normes, les règles de sécurité (par exemple DIN VDE 0100) et les conditions
techniques de raccordement des entreprises de fourniture d'énergie doivent être
respectées !
Le câble de raccordement est acheminé à travers le presse-étoupe inclu. Ensuite, le dé-
tecteur de fumée optique est vissé dans le conduit de ventilation puis, la tige d'aspiration
est insérée.
Un test fonctionnel doit être effectué en utilisant un gaz de test (aérosol) !

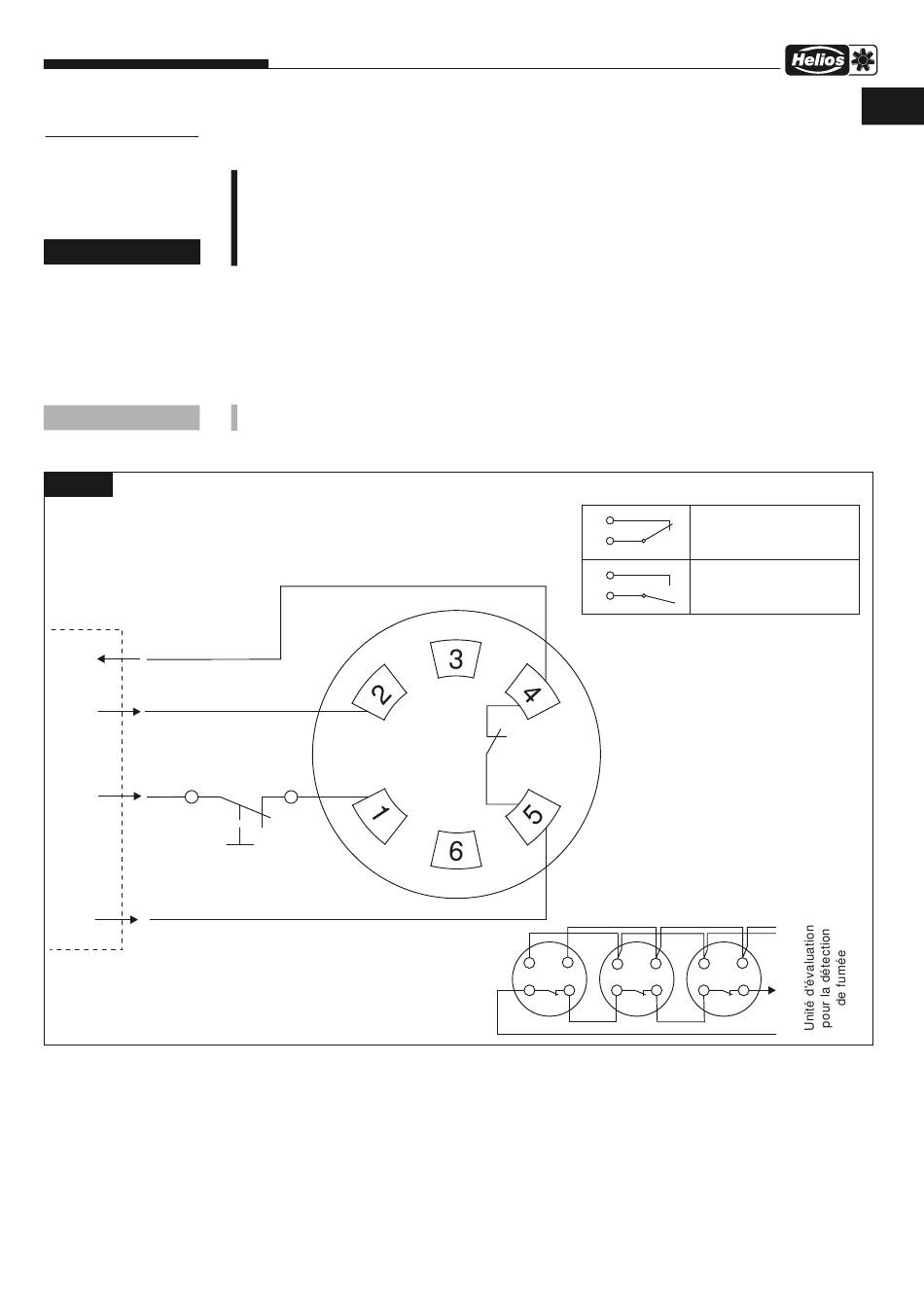

– Schéma de raccordement
Reset
Position fonctionnelle du contact de relais
RMK
Réf.n° 4982
max.
30V DC
1A
S'il y a plusieurs RMK, câbler les contacts du
relais de façon à ce que la ligne soit interrompue
lorsqu'un RMK est retiré (tous les contacts en série).
1 2
4
5
4
mode de fonctionnement
4
- légèrement souillé
5
- très souillé
4
- sans tension
- perturbation
5
- alarme
nombre max. de détecteurs voir
instructions pour unité d'évaluation
1 2 1 2
4 4
5 5
FR
-
+
+
