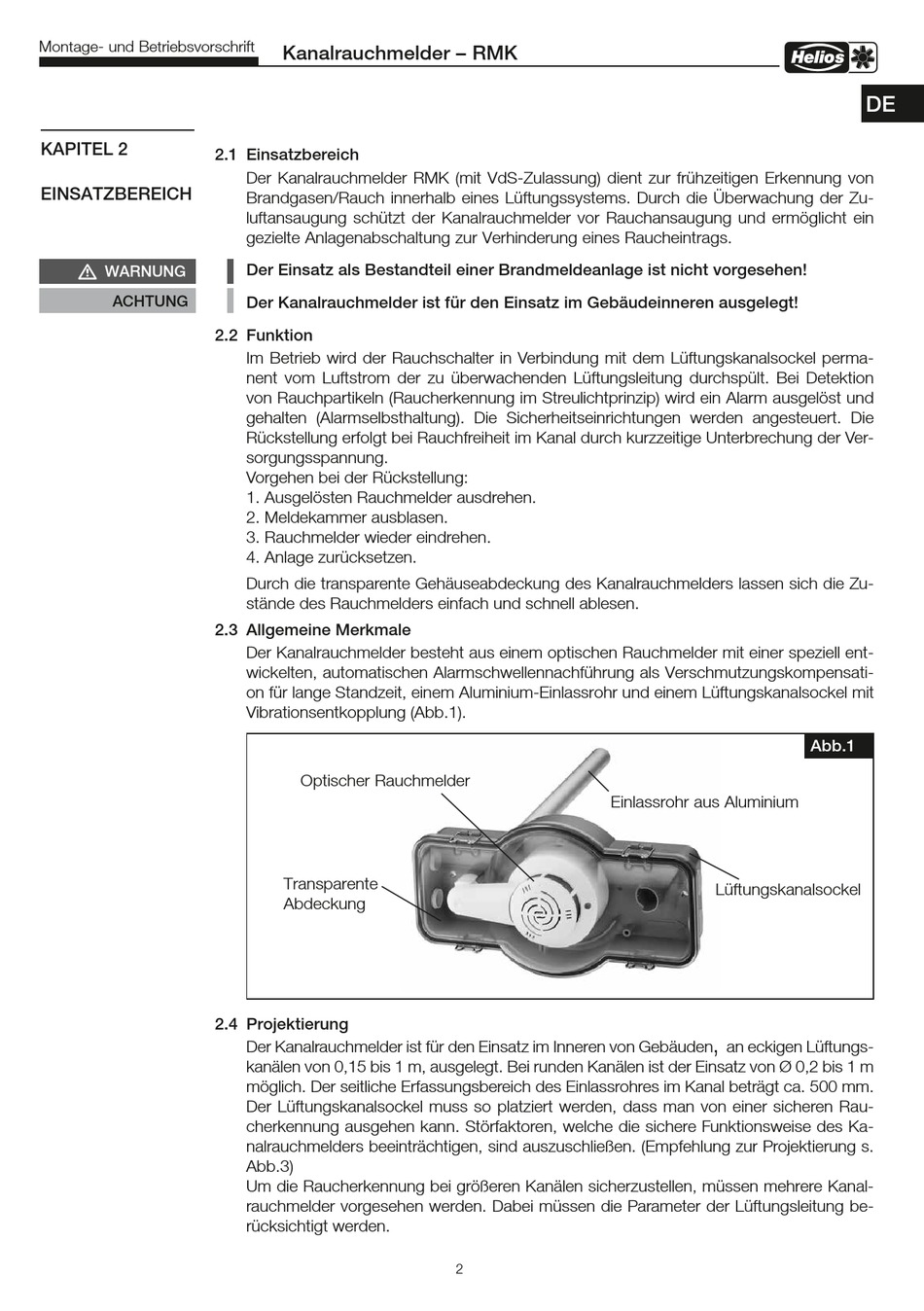

Montage- und Betriebsvorschrift
KAPITEL 2

EINSATZBEREICH

m
WARNUNG
ACHTUNG
Kanalrauchmelder – RMK
2.1 Einsatzbereich
Der Kanalrauchmelder RMK (mit VdS-Zulassung) dient zur frühzeitigen Erkennung von
Brandgasen/Rauch innerhalb eines Lüftungssystems. Durch die Überwachung der Zu-
luftansaugung schützt der Kanalrauchmelder vor Rauchansaugung und ermöglicht ein
gezielte Anlagenabschaltung zur Verhinderung eines Raucheintrags.
Der Einsatz als Bestandteil einer Brandmeldeanlage ist nicht vorgesehen!
Der Kanalrauchmelder ist für den Einsatz im Gebäudeinneren ausgelegt!

2.2 Funktion

Im Betrieb wird der Rauchschalter in Verbindung mit dem Lüftungskanalsockel perma-
nent vom Luftstrom der zu überwachenden Lüftungsleitung durchspült. Bei Detektion
von Rauchpartikeln (Raucherkennung im Streulichtprinzip) wird ein Alarm ausgelöst und
gehalten (Alarmselbsthaltung). Die Sicherheitseinrichtungen werden angesteuert. Die
Rückstellung erfolgt bei Rauchfreiheit im Kanal durch kurzzeitige Unterbrechung der Ver-
sorgungsspannung.
Vorgehen bei der Rückstellung:
1. Ausgelösten Rauchmelder ausdrehen.
2. Meldekammer ausblasen.
3. Rauchmelder wieder eindrehen.
4. Anlage zurücksetzen.
Durch die transparente Gehäuseabdeckung des Kanalrauchmelders lassen sich die Zu-
stände des Rauchmelders einfach und schnell ablesen.

2.3 Allgemeine Merkmale

Der Kanalrauchmelder besteht aus einem optischen Rauchmelder mit einer speziell ent-
wickelten, automatischen Alarmschwellennachführung als Verschmutzungskompensati-
on für lange Standzeit, einem Aluminium-Einlassrohr und einem Lüftungskanalsockel mit
Vibrationsentkopplung (Abb.1).
Optischer Rauchmelder
Transparente
Abdeckung

2.4 Projektierung

Der Kanalrauchmelder ist für den Einsatz im Inneren von Gebäuden
kanälen von 0,15 bis 1 m, ausgelegt. Bei runden Kanälen ist der Einsatz von Ø 0,2 bis 1 m
möglich. Der seitliche Erfassungsbereich des Einlassrohres im Kanal beträgt ca. 500 mm.
Der Lüftungskanalsockel muss so platziert werden, dass man von einer sicheren Rau-
cherkennung ausgehen kann. Störfaktoren, welche die sichere Funktionsweise des Ka-
nalrauchmelders beeinträchtigen, sind auszuschließen. (Empfehlung zur Projektierung s.
Abb.3)
Um die Raucherkennung bei größeren Kanälen sicherzustellen, müssen mehrere Kanal-
rauchmelder vorgesehen werden. Dabei müssen die Parameter der Lüftungsleitung be-
rücksichtigt werden.
Einlassrohr aus Aluminium
2
DE
Abb.1
Lüftungskanalsockel
,
an eckigen Lüftungs-
