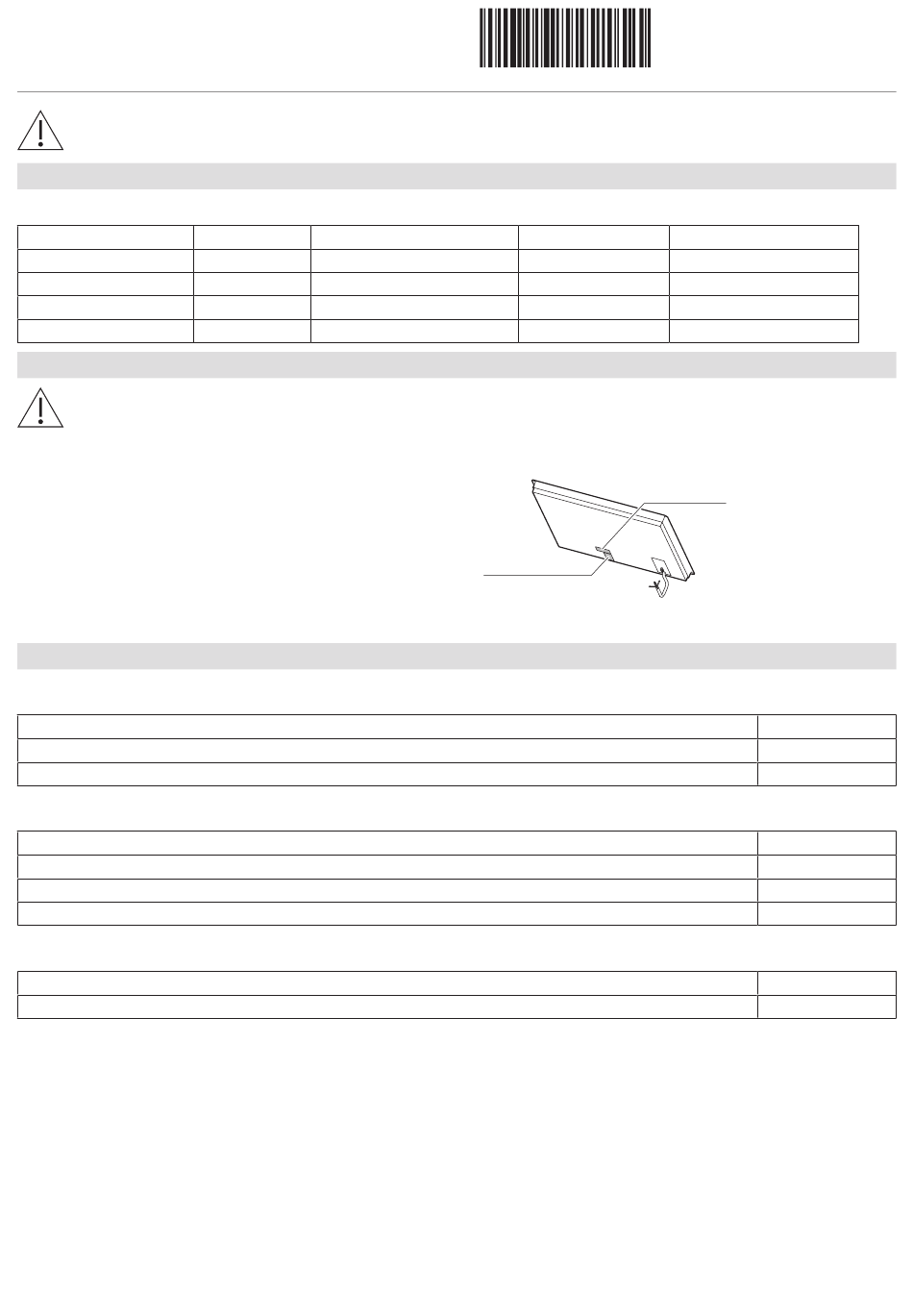

Installationsanleitung

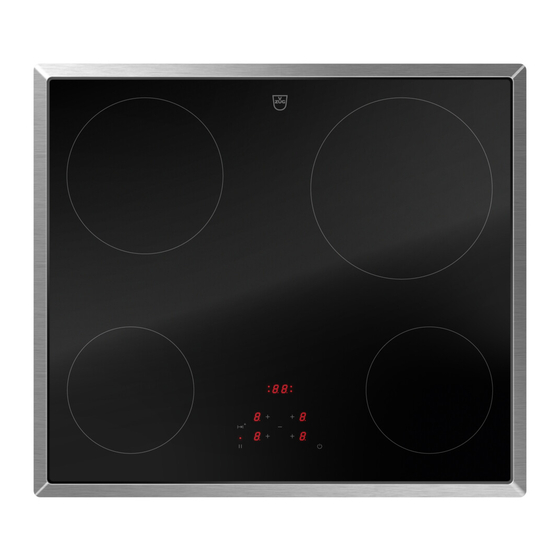

Glaskeramik-Kochfeld
CookTop V4000 A604/A604B/A704 | V2000 A604
Die Installation darf nur durch fachkundiges Personal ausgeführt werden. Alle Arbeitsschritte müssen der Reihe
nach vollständig ausgeführt und kontrolliert werden.
Gültigkeitsbereich
Diese Installationsanleitung gilt für folgende Modelle:
Modellbezeichnung
CookTop V2000 A604
CookTop V4000 A604
CookTop V4000 A604B
CookTop V4000 A704
Allgemeine Hinweise
Beim Einbau in brennbares Material sind die Richtlinien und Normen für Niederspannungsinstallationen und Brand-
schutz zwingend einzuhalten.
Typenschild
Das Typenschild befindet sich neben dem Anschlussschild.
▸
Das beigepackte zweite Typenschild zugänglich hinter der Front des unten liegenden Einbaumöbels aufkleben.
Mitgeliefertes Installationszubehör
Normal-Einbaurahmen:
Bezeichnung
Montagewinkel
Holzschrauben zu Montagewinkel
Flächenbündiger Einbau:
Bezeichnung
Einkittanleitung
Dichtungsbandset
Schiftmaterialset
Übermass-Einbaurahmen:
Bezeichnung
Spannlaschenset für alle Einbausituationen
Type
Mit Normal-Einbaurahmen
CT2T-31173
CT2T64TC1
CT4T-31172
CT4T64ESC6
CT4T-31171
CT4T64ESC5
CT4T-31170
CT4T74ESC4
1277254-02
Mit DualDesign
CT2T64TD1
CT4T64ESD6
CT4T64ESD5
CT4T74ESD4
Anschlussschild
1
1277254-02
12.11.2024
Mit Übermassrahmen
-
CT4T64ESU6
-
-
Typenschild
Art.-Nr.
1282990
H62326
Art.-Nr.
J004130
H63283
H60330
Art.-Nr.
H61548
Verwandte Anleitungen für V-ZUG CookTop V4000 A604 CT2T-31172
Inhaltszusammenfassung für V-ZUG CookTop V4000 A604 CT2T-31172
- Seite 1 1277254-02 Installationsanleitung 12.11.2024 Glaskeramik-Kochfeld CookTop V4000 A604/A604B/A704 | V2000 A604 1277254-02 Die Installation darf nur durch fachkundiges Personal ausgeführt werden. Alle Arbeitsschritte müssen der Reihe nach vollständig ausgeführt und kontrolliert werden. Gültigkeitsbereich Diese Installationsanleitung gilt für folgende Modelle: Modellbezeichnung Type Mit Normal-Einbaurahmen Mit DualDesign Mit Übermassrahmen...
- Seite 2 1277254-02 Installationsanleitung 12.11.2024 Glaskeramik-Kochfeld CookTop V4000 A604/A604B/A704 | V2000 A604 1277254-02 Zubehör Für alle Einbauvarianten: Bezeichnung Art.-Nr. Thermo-Abschirmblech-Bausatz, für CookTop V2000, V4000 H62622 Thermo-Abschirmblech-Bausatz, für CookTop V6000 A804 H62617 AKEPOX Mini Quick, Schnellkleber für Installation der Stahlwinkel, 50 ml B11657 Mischdüse zu Gel Mix, Ersatzmischdüse zu Schnellkleber, 12 Stück B11656 AKEPOX Pistole Gel Mix + Mini Quick für 50 ml Kartuschen B75202...
- Seite 3 1277254-02 Installationsanleitung 12.11.2024 Glaskeramik-Kochfeld CookTop V4000 A604/A604B/A704 | V2000 A604 1277254-02 Elektrischer Anschluss Elektrische Anschlüsse sind durch fachkundiges Personal nach den Richtlinien und Normen für Niederspannungsin- stallationen und nach den Bestimmungen der örtlichen Elektrizitätswerke auszuführen. Angaben über erforderliche Netzspannung und Stromart dem Typenschild entnehmen. Ein steckerfertiges Gerät darf nur an eine vorschriftsmässig installierte Schutzkontaktsteckdose angeschlossen werden.
- Seite 4 1277254-02 Installationsanleitung 12.11.2024 Glaskeramik-Kochfeld CookTop V4000 A604/A604B/A704 | V2000 A604 1277254-02 Aufliegender Einbau mit Normal-Einbaurahmen Das Plattenbild des einzubauenden Kochfeldes kann vom abgebildeten Kochfeld abweichen! CookTop V2000 A604 (31173) CookTop V4000 A604 (31172) CookTop V4000 A604B (31171) CookTop V4000 A704 (31170) Kabellänge 1,7 m Kabellänge 1,7 m X –...
- Seite 5 1277254-02 Installationsanleitung 12.11.2024 Glaskeramik-Kochfeld CookTop V4000 A604/A604B/A704 | V2000 A604 1277254-02 Aufliegender Einbau mit DualDesign Das Plattenbild des einzubauenden Kochfeldes kann vom abgebildeten Kochfeld abweichen! Bei aufliegendem Einbau das Spannlaschenset H61548 verwenden. Das Spannlaschenset ist im Lieferumfang nicht enthalten. CookTop V2000 A604 (31173) CookTop V4000 A604 (31172) CookTop V4000 A604B (31171) CookTop V4000 A704 (31170)
- Seite 6 1277254-02 Installationsanleitung 12.11.2024 Glaskeramik-Kochfeld CookTop V4000 A604/A604B/A704 | V2000 A604 1277254-02 Flächenbündiger Einbau mit DualDesign Das Plattenbild des einzubauenden Kochfeldes kann vom abgebildeten Kochfeld abweichen! CookTop V2000 A604 (31173) CookTop V4000 A604 (31172) CookTop V4000 A604B (31171) CookTop V4000 A704 (31170) Kabellänge 1,7 m Kabellänge 1,7 m Detail Z...
- Seite 7 1277254-02 Installationsanleitung 12.11.2024 Glaskeramik-Kochfeld CookTop V4000 A604/A604B/A704 | V2000 A604 1277254-02 Aufliegender Einbau mit Übermass-Einbaurahmen Das Plattenbild des einzubauenden Kochfeldes kann vom abgebildeten Kochfeld abweichen! CookTop V4000 A604 (31172) Kabellänge 1,7 m Spannlaschenset für Einbau-Spezialfälle Y – Y X – X * Der Freiraum ist zwingend einzuhalten! Eckradius Ra/Ri CookTop V4000 A604...
- Seite 8 1277254-02 Installationsanleitung 12.11.2024 Glaskeramik-Kochfeld CookTop V4000 A604/A604B/A704 | V2000 A604 1277254-02 Variabilitätsbereiche der Spezial-Ausschnittmasse ≤R10 anstreben 6 Spannlaschen Versteifung der Ausschnitte bei einer Chromnickelstahl-Komplettabdeckung Anordnung der Spannlaschen Blech der Chromnickelstahl-Abdeckung Versteifungslatten: Achtung Glasbruch: ≥25 × 25 mm Verschraubung nicht überdehnen Die Installationshinweise hinsichtlich elektrischer und sicherheitstechnischer Belange haben auch für diesen Einbau volle Gültigkeit.
