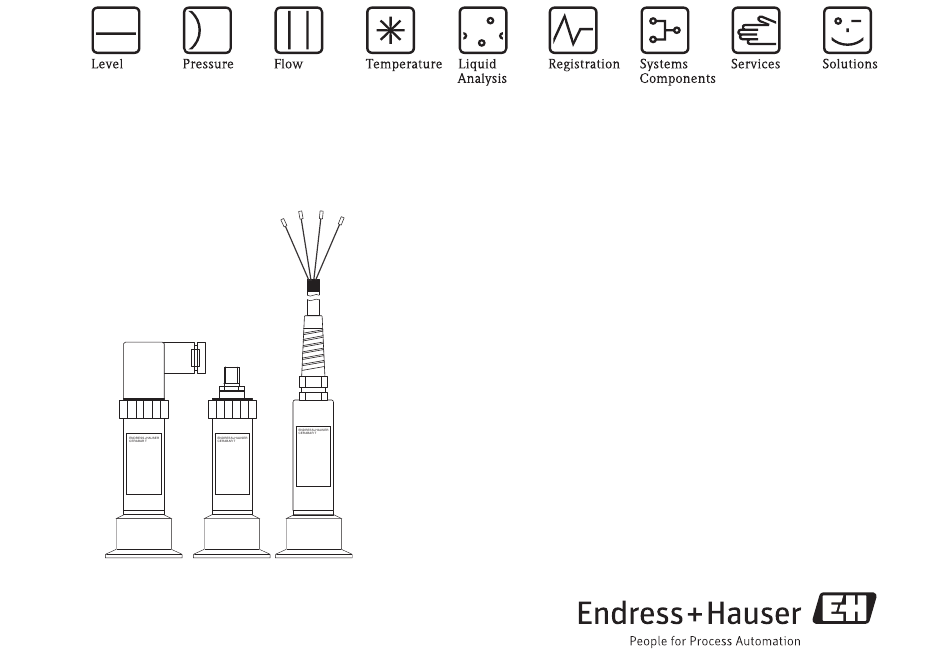

Operating Instructions
Cerabar T PMP135
KA00198P/00/A6/13.12
71158729
de - Drucktransducer für hygienische Prozesse
en - Pressure Transducer for hygienic applications
fr - Transducteur de pression pour process
hygiéniques
es - Transductor de presión para procesos higiénicos
it - Trasduttore di pressione per applicazioni
igieniche
nl - Druk-transducer voor hygiënische processen
