Wandklimagerät RAC – Bedienungsanleitung

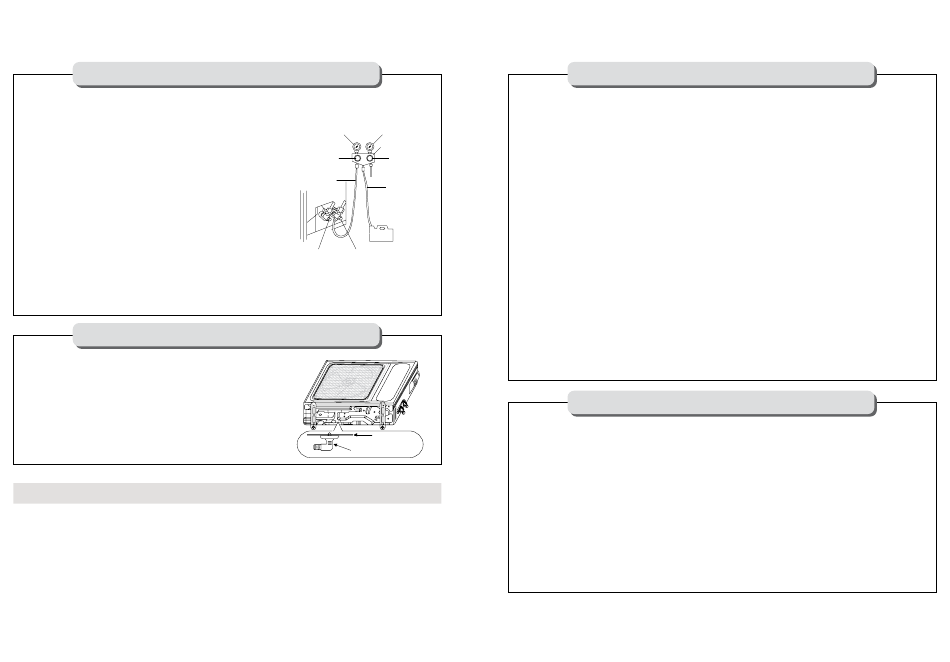

MONTAGE DES AUSSENGERÄTS
Um ein Vakuum in einer Kälteanlage mit dem Kältemittel R32 zu erzeugen, darf ausschließlich eine
Vakuumpumpe verwendet werden, die für das Kältemittel R32 geeignet ist.
Vor Beginn der Arbeiten an der Klimaanlage muss die Abdeckung des
Absperrventils (Gas- und Flüssigkeitsventile) entfernt und anschließend
wieder fest angezogen werden.
1. Um Kältemittelleckagen zu vermeiden, ziehen Sie alle
Überwurfmuttern der Bördelverbindungen aller Rohre fest an.
2. Schließen Sie das Absperrventil, den Serviceschlauch, das
Manometerpaneel und die Vakuumpumpe an.
3. Drehen Sie den LO-Regler am Manometerpaneel vollständig auf und
erzeugen Sie für mindestens 15 Minuten ein Vakuum. Überprüfen Sie
am Manometer, ob der Unterdruckwert -0,1 MPa (-76 cmHg) beträgt.
4. Nach Abschluss der Evakuierung schließen Sie die Absperrventile
an der Gas- und Flüssigkeitsleitung vollständig mit einem
Inbusschlüssel.
5. Stellen Sie sicher, dass die Innen- und Außendeckel an ihrem Platz
sind und keine Kältemittellecks vorliegen.
Externer Kondensatablauf (nur Wärmepumpentyp)
Wenn das Gerät im Heizbetrieb arbeitet, kann das Kondenswasser
und das Wasser aus dem Enteisungsprozess zuverlässig über das
Kondensatablaufsystem abgeführt werden.
Montage:
Installieren Sie das Außenablaufstück in der Öffnung Ø25 mm auf
der Basisplatte und verbinden Sie den Ablaufschlauch mit dem Stück,
damit das in der Außeneinheit erzeugte Kondensat an den richtigen Ort
abgeführt werden kann.
WANDKLIMAGERÄTE
RAC 09 - 12 - wenn das
ODU
Zuleitungskabel zur Außeneinheit ODU
3x2,5mm2
RAC 09 - 12 - wenn das
IDU
Zuleitungskabel zur Inneneinheit IDU
3x2,5mm2
RAC 18 - 24 - wenn das
ODU
Zuleitungskabel zur Außeneinheit ODU
3x2,5mm2
RAC 18 - 24 - wenn das
IDU
Zuleitungskabel zur Inneneinheit IDU
3x2,5mm2
28
Vakuum ziehen
Hochdruckmanometer
Lo-Drehknopf
Serviceschlauch
Absperrventil
Absperrventil
(Flüssigkeitsventil)
(Gasventil)
Außenablaufstück
Kommunikation ODU - IDU
5x1,5mm2
Kommunikation ODU - IDU
4x1,5mm2
Kommunikation ODU - IDU
5x2,5mm2
Kommunikation ODU - IDU
4x2,5mm2
ÜBERPRÜFUNG NACH DER INSTALLATION UND FUNKTIONSTEST
Elektrische Sicherheitsprüfung
1. Ist die Versorgungsspannung gemäß den Anforderungen?
2. Gibt es fehlerhafte oder fehlende Verbindungen in den Strom-, Kommunikations- und Erdungskabeln?
Hochdruckmanometer
3. Ist das Erdungskabel des Klimageräts korrekt geerdet?
Manometerbrücke
Hi-Drehknopf
Sicherheitsprüfung der Installation
1. Ist die Installation sicher?
2. Ist der Kondensatablauf korrekt?
Serviceschlauch
3. Sind die Verkabelung und Rohrleitungen ordnungsgemäß installiert?
4. Überprüfen Sie, ob sich keine Fremdkörper oder Werkzeuge im Gerät befinden.
Vakuumpumpe
5. Überprüfen Sie, ob die Kältemittelrohrleitungen gut gesichert sind.
Kältemittel-Lecktest
Je nach Installationsmethode können folgende Methoden verwendet werden, um einen vermuteten
Leckagebereich zu überprüfen, wie zum Beispiel an den vier Verbindungen der Außeneinheit und den Kernen
der Absperrventile sowie der Serviceventile:
1. Blasenmethode: Tragen Sie gleichmäßig eine Seifenlösung auf die verdächtige Leckstelle auf und
beobachten Sie sorgfältig, ob Blasen an der Oberfläche erscheinen.
2. Gerätetechnik: Überprüfen Sie das Leck, indem Sie die Sonde des Leckdetektors gemäß den
Anweisungen an den verdächtigen Leckstellen ansetzen.
Hinweis: Stellen Sie vor der Überprüfung sicher, dass die Belüftung im Raum ausreichend ist.
Vorbereitung zum Funktionstest:
Basisplatte
⁃
Überprüfen Sie, ob alle Rohrleitungen und Verbindungskabel richtig angeschlossen sind.
⁃
Bestätigen Sie, dass die Ventile auf der Gas- und Flüssigkeitsseite vollständig geöffnet sind.
⁃
Schließen Sie das Netzkabel an eine unabhängige Steckdose an.
⁃
Installieren Sie die Batterien im Fernbedienung.
Hinweis: Stellen Sie sicher, dass die Belüftung vor Beginn des Tests ausreichend ist.
Sicherung
S1 10A
Funktionstest:
1. Schalten Sie die Stromversorgung ein und drücken Sie die Ein-/Aus-Taste auf der Fernbedienung, um das
Sicherung
Klimagerät zu starten.
S1 10A
2. Wählen Sie die Optionen KÜHLEN, HEIZEN, SWING und andere Betriebsmodi mit der Fernbedienung aus
Sicherung
und überprüfen Sie, ob die Funktion ordnungsgemäß arbeitet.
S1 16A
Sicherung
S1 16A
AUX C-Smart Premium White
Nach der Installation überprüfen
Funktionstest
29
