Wandklimagerät RAC – Bedienungsanleitung

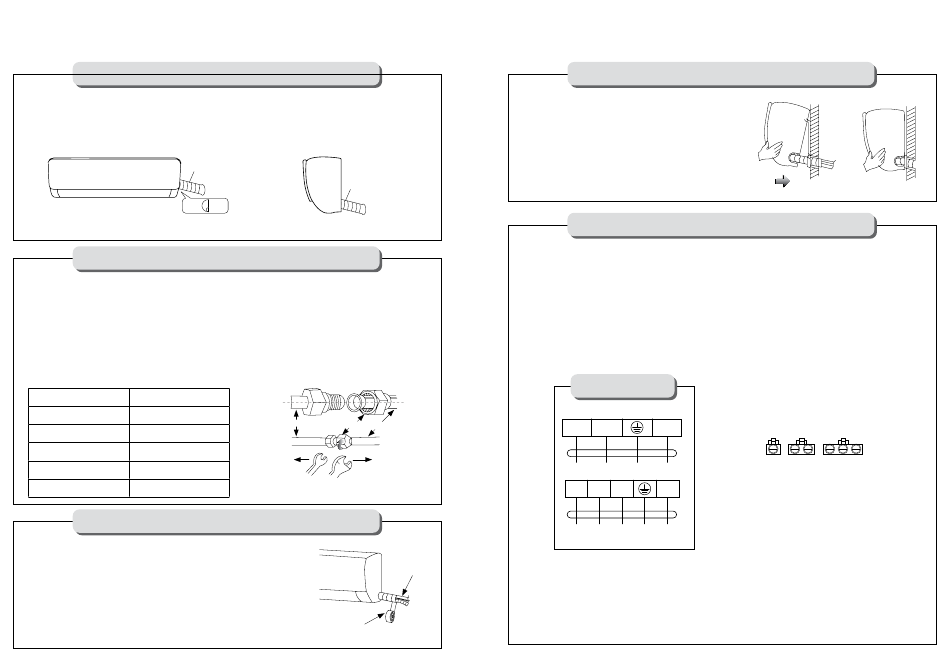

MONTAGE DES INNENGERÄTS
Rohrleitungsführung
1. Je nach Position des Geräts kann die Rohrleitung seitlich von links oder rechts verlegt werden (Abb. 1)
oder vertikal von hinten (Abb. 2) (abhängig von der Länge des Rohrs der Inneneinheit).
2. Bei seitlicher Verlegung müssen die Endkappen des Gehäuses auf der entsprechenden Seite des Geräts
abgeschnitten werden.
Zeichnung 1
Vorbereitung
des Lochs
Verbindung der Kälterohre
1. Entfernen Sie den festen Teil der Endkappe des Gehäuses, um das Rohr vom Innengerät zu verlegen.
Schrauben Sie die Sechskantmutter mit der Hand von der linken Seite des Anschlusses bis zum Ende an.
2. Schließen Sie das Verbindungsrohr an die Inneneinheit an:
Zielen Sie auf die Mitte des Rohrs, ziehen Sie die Kontermutter mit den Fingern fest und ziehen Sie dann
die Kontermutter mit einem Drehmomentschlüssel an. Die Richtung ist im Diagramm rechts gezeigt. Das
angewendete Drehmoment ist in der folgenden Tabelle angegeben.
Hinweis: Überprüfen Sie vor der Installation sorgfältig, ob die Anschlussstücke beschädigt sind.
Anschlussstücke können nicht wiederverwendet werden, es sei denn, das Rohr wird erneut verlötet.
Rohrgröße (mm)
Drehmoment (N·m)
Φ6.35
15 – 25
Φ9.52
35 – 45
Φ12.7
45 – 60
Φ15.88
60 – 65
Φ19.05
75 – 80
1. Verwenden Sie Isolierband, um die Verbindung zwischen Inneneinheit
und Verbindungsrohr zu umwickeln, und isolieren Sie das Rohr, um
Kondensatbildung zu verhindern.
2. Schließen Sie den Kondensatablauf mit Abflussrohren an und verbinden
Sie die Verbindungsrohre, Leitungen und den Abwasserschlauch.
3. Verwenden Sie Kunststoffkabelbinder, um das Verbindungsrohr, die
Leitungen und den Abwasserschlauch zu fixieren. Führen Sie das
Kondensatrohr nach unten.
24
Rohre zum Anschluss
des Abwasserschlauchs
Rohre zum
und der Leitungen
Anschluss des
Abwasserschlauchs
und der Leitungen
Zeichnung 2
Rohr der Inneneinheit
Mutter
Verbindungsrohr
Drehmomentschlüssel
Maschinenschlüssel
Rohrwicklung
Kunststoffband
MONTAGE DES INNENGERÄTS
1. Hängen Sie die Inneneinheit an der Montageplatte
auf und schieben Sie das Gerät von links nach rechts,
um sicherzustellen, dass der Haken richtig in der
Montageplatte sitzt.
2. Drücken Sie an der linken unteren und rechten oberen Seite
des Geräts in Richtung der Montageplatte, bis der Haken in
der Halterung einrastet und ein Klickgeräusch zu hören ist.
1. Wenn Ihre Klimaanlage mit einem Stromkabel ausgestattet ist, ist die Verdrahtung der Inneneinheit
werkseitig angeschlossen, und es ist keine Verbindung erforderlich.
2. Wenn kein Stromkabel geliefert wird, ist eine Verbindung gemäß dem Schaltplan erforderlich.
Überprüfen Sie nach der Installation:
1. Ob die Schrauben effektiv angezogen wurden und keine Gefahr des Lockerwerdens besteht.
2. Ob der Anschluss der Anzeigefläche an der richtigen Stelle ist und die Kabel die Klemmschiene nicht
berühren.
3. Ob die Abdeckung des Steuerkastens fest verschlossen ist.
Verbindungsrohr für
Abwasserschlauch
HINWEIS:
und Leitungen
⁃
Aufgrund der kontinuierlichen Weiterentwicklung seiner Produkte behält sich der Hersteller das Recht
vor, Änderungen an der technischen Dokumentation der Geräte vorzunehmen.
⁃
Der hier dargestellte Schaltplan dient nur als Referenz. Wenn das Gerät von diesem Schaltplan
abweicht, konsultieren Sie bitte den detaillierten Schaltplan, der am gekauften Gerät angebracht ist.
Befestigung der Inneneinheit
Schaltplan der elektrischen Verbindungen
Inverter
L
N
S
Zum Außengerät
L
Lo
N
S
Zum Außengerät
AUX C-Smart Premium White
Anschlussstück
Wenn ein Anschlussstück vorhanden ist,
schließen Sie es direkt an.
25
