VAA-2E2A-KE1-S/E2
Applikationsbeispiele
A.3
Kategorie 4
Das Auftreten eines Fehlers und eine Fehlerakkumulation dürfen nicht zum Verlust
der Sicherheitsfunktion führen.

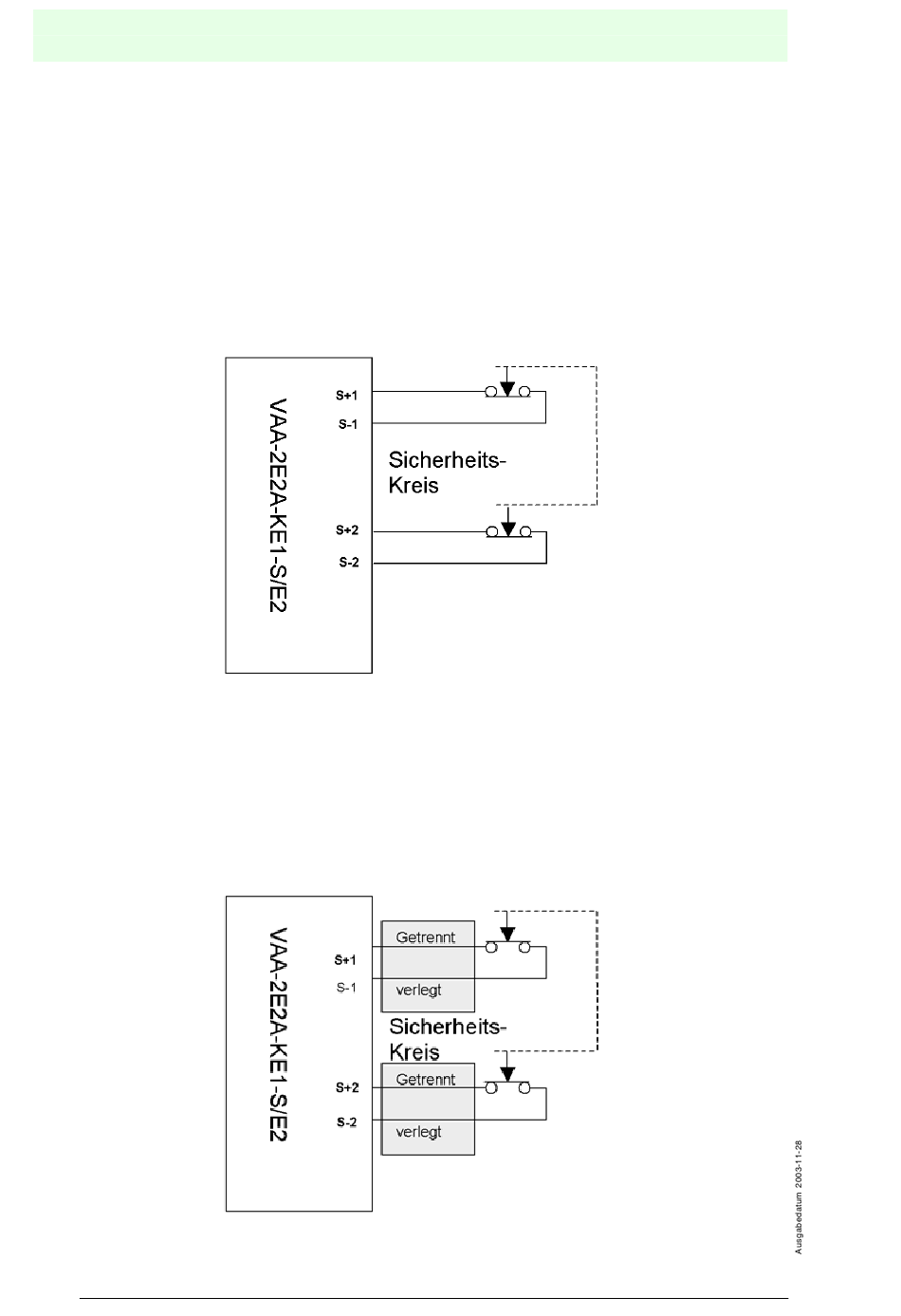

Beispiel 1
Anschluss eines zweikanaligen mechanischen Positionsschalters.
Zur Aufdeckung einer gefährlichen Fehlerakkumulation, muss die Sicherheitsfunktion
getestet werden. Die Testintervalle müssen der Applikation angepasst sein.
.
Beispiel 2
Ist ein gefährlicher Ausfall (Kurzschluss) der Schalter nicht auszuschließen, müssen
zwei abhängige mechanische Schalter pro Kanal eingesetzt werden. Zur Aufdeckung
einer gefährlichen Fehlerakkumulation, muss die Sicherheitsfunktion getestet wer-
den. Die Testintervalle müssen der Applikation angepasst sein.
.
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
