VAA-2E2A-KE1-S/E2
Applikationsbeispiele

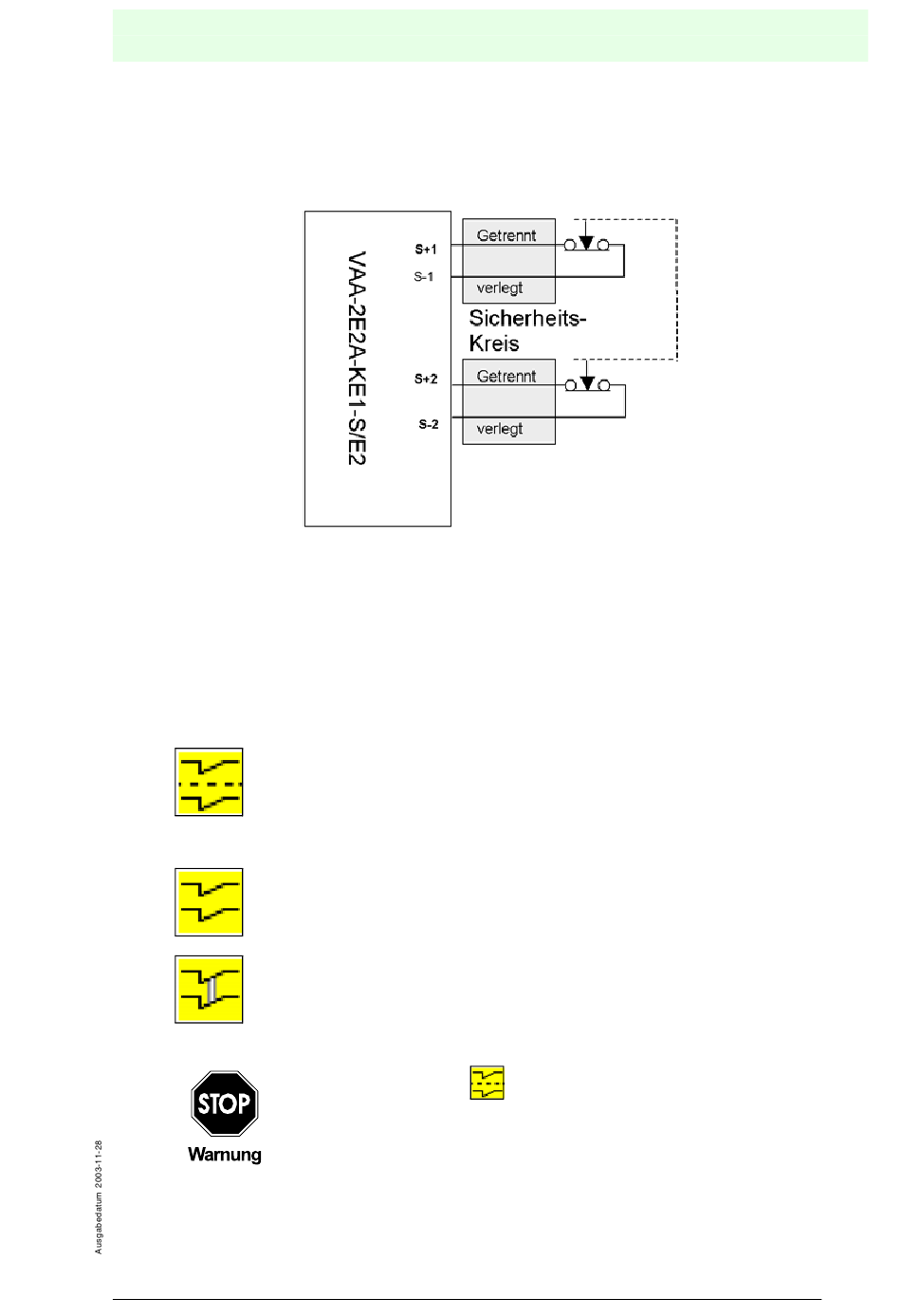

Beispiel 3
Ist ein Kurzschluss in der Verkabelung über die Schalter nicht auszuschließen, wer-
den beide Kanäle benötigt um eine Kategorie 3 Sicherheitsfunktion zu erreichen.
.
.
Zum Erreichen der Sicherheitskategorie 3 können in dieser Applikation beim Betrieb
des AS-Interface-Sicherheitsmodul an einem Sicherheitsmonitor (z. B. VAS-1A-K12
oder VAS-2A-K12) folgende Funktionsbausteine parametriert werden:
Beispiel 1 und 2:
zweikanalig unabhängig
Beispiel 3:
zweikanalig abhängig
zweikanalig zwangsgeführt
Der Funktionsbaustein
nicht verwendet werden.
