VAA-2E2A-KE1-S/E2

Schnittstelleneigenschaften

6.1

AS-Interface, Hilfsenergie

Bei der KE1-Serie werden sämtliche Schnittstellen über abziehbare Klemmen ange-

schlossen. So auch AS-Interface und Hilfsenergie. Das Kabel muss aber den Min-

destanforderungen für AS-Interface genügen (z. B. AS-Interface Flachbandkabel,

VAZ-FK-S-YE für AS-Interface und VAZ-FK-S-BK für Hilfsenergie).

6.2

Eingänge

6.2.1 Allgemein

Die Schalter werden auch hier an abziehbare Klemmen angeschlossen. Es dürfen

pro Kanal ein oder mehrere in Reihe geschaltete mechanische Schalter angeschlos-

sen werden.

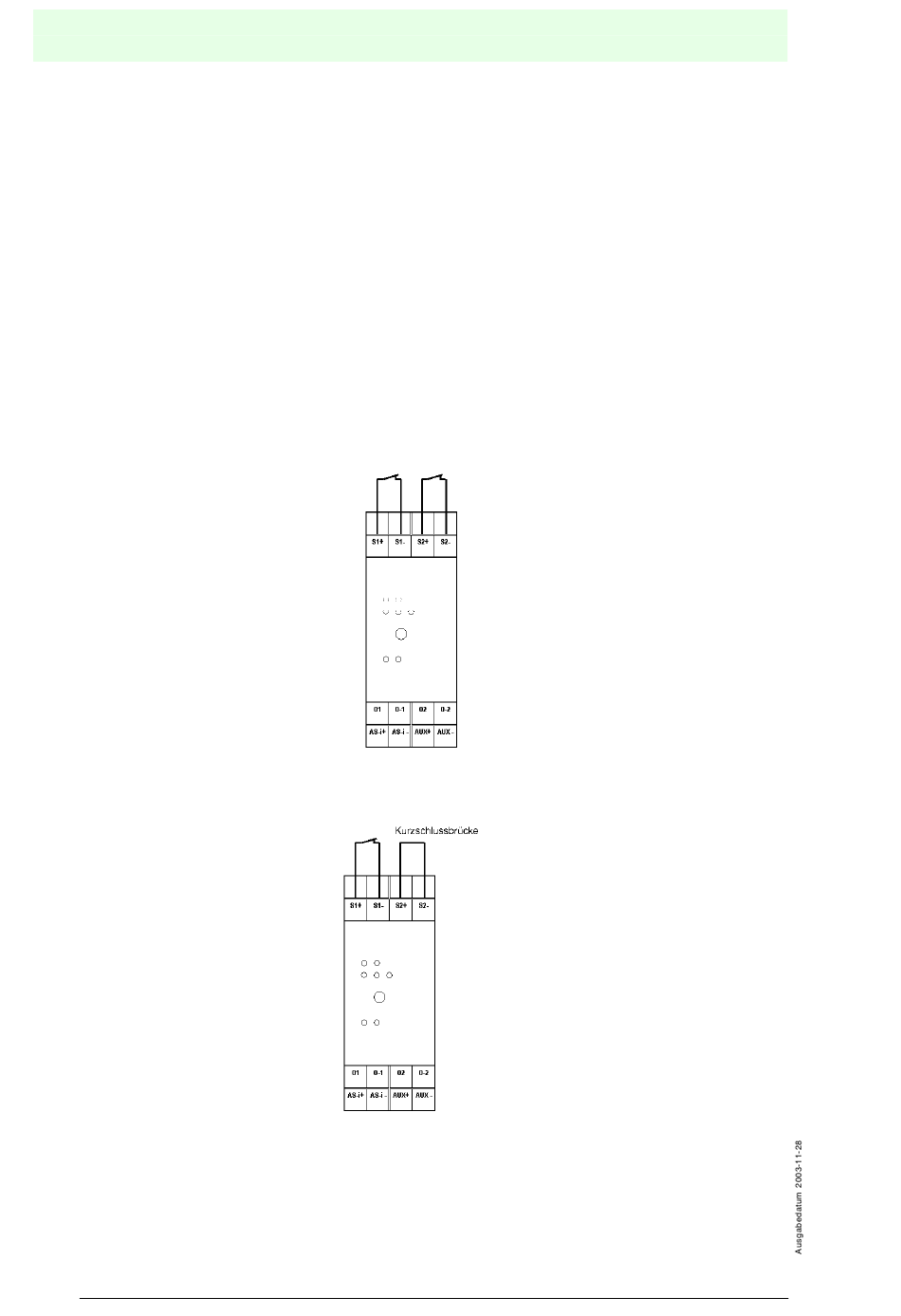

Bild 6.1:

2 mechanische Schalter (oder ein zweikanaliger Schalter)

Bild 6.2:

1 mechanischer Schalter

Soll nur ein einkanaliger Schalter verwendet werden, ist hierfür Eingang 1 zu verwen-

den. Soll Eingang 2 unbeschaltet bleiben, muss er gebrückt werden.

Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
