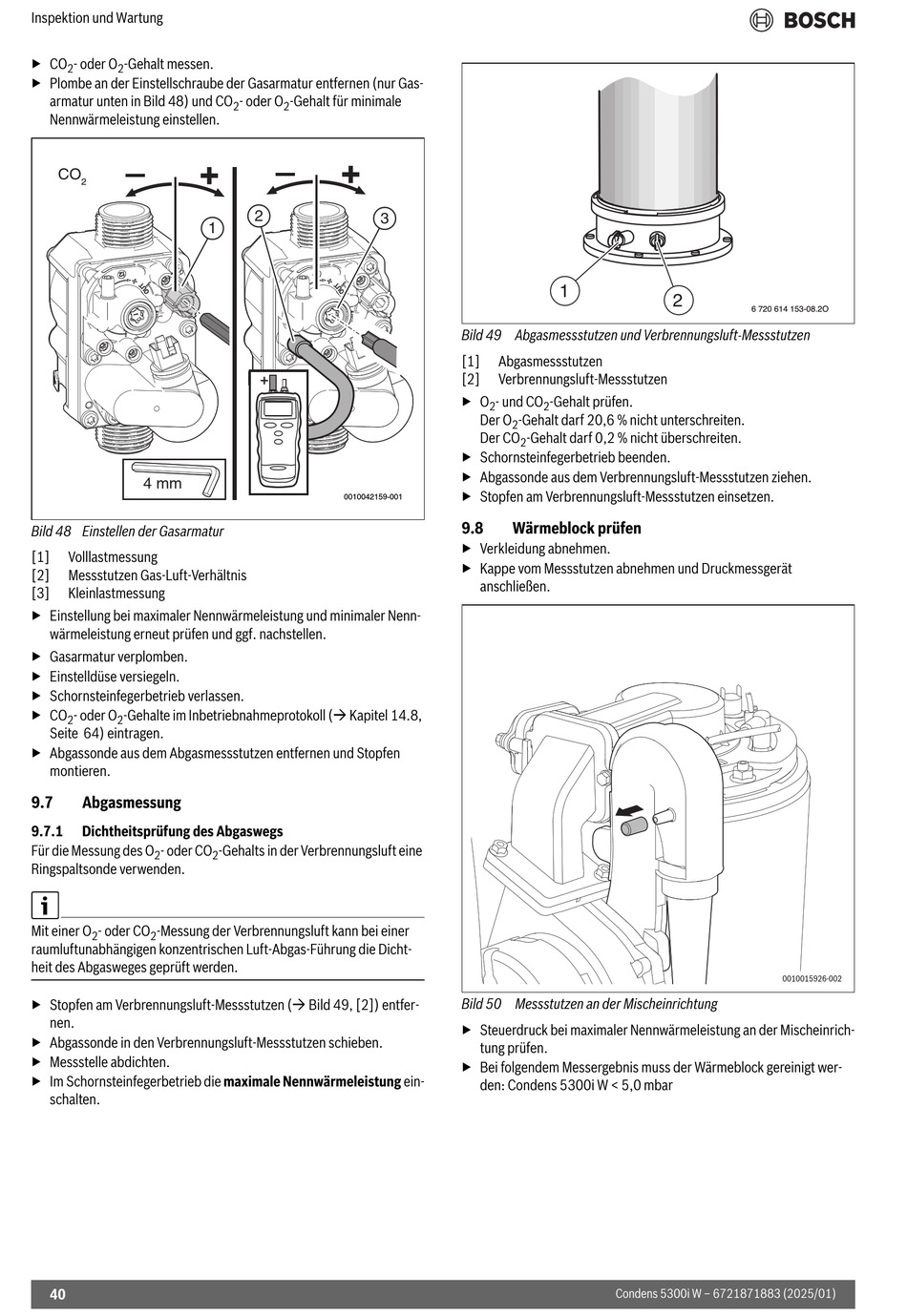

Inspektion und Wartung
▶ CO - oder O -Gehalt messen.
2 2
▶ Plombe an der Einstellschraube der Gasarmatur entfernen (nur Gas-
armatur unten in Bild 48) und CO
Nennwärmeleistung einstellen.
CO
2
4 mm
Bild 48 Einstellen der Gasarmatur
[1] Volllastmessung
[2] Messstutzen Gas-Luft-Verhältnis
[3] Kleinlastmessung
▶ Einstellung bei maximaler Nennwärmeleistung und minimaler Nenn-
wärmeleistung erneut prüfen und ggf. nachstellen.
▶ Gasarmatur verplomben.
▶ Einstelldüse versiegeln.
▶ Schornsteinfegerbetrieb verlassen.
▶ CO - oder O -Gehalte im Inbetriebnahmeprotokoll ( Kapitel 14.8,
2 2
Seite 64) eintragen.
▶ Abgassonde aus dem Abgasmessstutzen entfernen und Stopfen
montieren.
9.7 Abgasmessung
9.7.1 Dichtheitsprüfung des Abgaswegs
Für die Messung des O - oder CO
2
Ringspaltsonde verwenden.
Mit einer O - oder CO -Messung der Verbrennungsluft kann bei einer
2 2
raumluftunabhängigen konzentrischen Luft-Abgas-Führung die Dicht-
heit des Abgasweges geprüft werden.
▶ Stopfen am Verbrennungsluft-Messstutzen ( Bild 49, [2]) entfer-
nen.
▶ Abgassonde in den Verbrennungsluft-Messstutzen schieben.
▶ Messstelle abdichten.
▶ Im Schornsteinfegerbetrieb die maximale Nennwärmeleistung ein-
schalten.
40
- oder O -Gehalt für minimale
2 2
2
3
1
0010042159-001
-Gehalts in der Verbrennungsluft eine
2
1
Bild 49 Abgasmessstutzen und Verbrennungsluft-Messstutzen
[1] Abgasmessstutzen
[2] Verbrennungsluft-Messstutzen
▶ O - und CO -Gehalt prüfen.
2 2
Der O -Gehalt darf 20,6 % nicht unterschreiten.
2
Der CO -Gehalt darf 0,2 % nicht überschreiten.
2
▶ Schornsteinfegerbetrieb beenden.
▶ Abgassonde aus dem Verbrennungsluft-Messstutzen ziehen.
▶ Stopfen am Verbrennungsluft-Messstutzen einsetzen.
9.8 Wärmeblock prüfen
▶ Verkleidung abnehmen.
▶ Kappe vom Messstutzen abnehmen und Druckmessgerät
anschließen.
Bild 50 Messstutzen an der Mischeinrichtung
▶ Steuerdruck bei maximaler Nennwärmeleistung an der Mischeinrich-
tung prüfen.
▶ Bei folgendem Messergebnis muss der Wärmeblock gereinigt wer-
den: Condens 5300i W < 5,0 mbar
Condens 5300i W – 6721871883 (2025/01)
