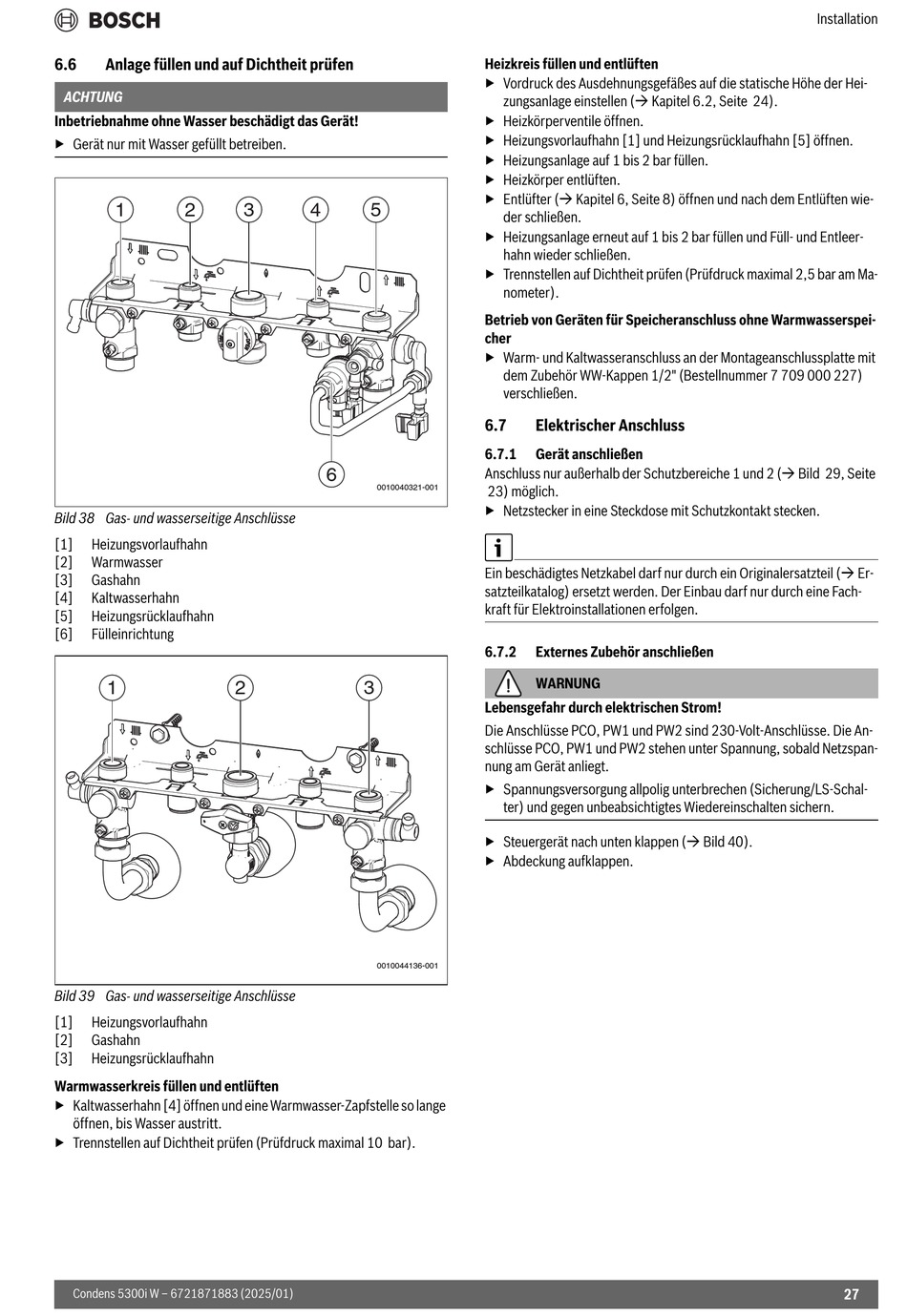

6.6 Anlage füllen und auf Dichtheit prüfen
ACHTUNG
Inbetriebnahme ohne Wasser beschädigt das Gerät!
▶ Gerät nur mit Wasser gefüllt betreiben.
1 2
Bild 38 Gas- und wasserseitige Anschlüsse
[1] Heizungsvorlaufhahn
[2] Warmwasser
[3] Gashahn
[4] Kaltwasserhahn
[5] Heizungsrücklaufhahn
[6] Fülleinrichtung
1
Bild 39 Gas- und wasserseitige Anschlüsse
[1] Heizungsvorlaufhahn
[2] Gashahn
[3] Heizungsrücklaufhahn
Warmwasserkreis füllen und entlüften
▶ Kaltwasserhahn [4] öffnen und eine Warmwasser-Zapfstelle so lange
öffnen, bis Wasser austritt.
▶ Trennstellen auf Dichtheit prüfen (Prüfdruck maximal 10 bar).
Condens 5300i W – 6721871883 (2025/01)
3 4 5
6
0010040321-001
2 3
0010044136-001
Heizkreis füllen und entlüften
▶ Vordruck des Ausdehnungsgefäßes auf die statische Höhe der Hei-
zungsanlage einstellen ( Kapitel 6.2, Seite 24).
▶ Heizkörperventile öffnen.
▶ Heizungsvorlaufhahn [1] und Heizungsrücklaufhahn [5] öffnen.
▶ Heizungsanlage auf 1 bis 2 bar füllen.
▶ Heizkörper entlüften.
▶ Entlüfter ( Kapitel 6, Seite 8) öffnen und nach dem Entlüften wie-
der schließen.
▶ Heizungsanlage erneut auf 1 bis 2 bar füllen und Füll- und Entleer-
hahn wieder schließen.
▶ Trennstellen auf Dichtheit prüfen (Prüfdruck maximal 2,5 bar am Ma-
nometer).
Betrieb von Geräten für Speicheranschluss ohne Warmwasserspei-
cher
▶ Warm- und Kaltwasseranschluss an der Montageanschlussplatte mit
dem Zubehör WW-Kappen 1/2" (Bestellnummer 7 709 000 227)
verschließen.
6.7 Elektrischer Anschluss
6.7.1 Gerät anschließen
Anschluss nur außerhalb der Schutzbereiche 1 und 2 ( Bild 29, Seite
23) möglich.
▶ Netzstecker in eine Steckdose mit Schutzkontakt stecken.
Ein beschädigtes Netzkabel darf nur durch ein Originalersatzteil ( Er-
satzteilkatalog) ersetzt werden. Der Einbau darf nur durch eine Fach-
kraft für Elektroinstallationen erfolgen.
6.7.2 Externes Zubehör anschließen
WARNUNG
Lebensgefahr durch elektrischen Strom!
Die Anschlüsse PCO, PW1 und PW2 sind 230-Volt-Anschlüsse. Die An-
schlüsse PCO, PW1 und PW2 stehen unter Spannung, sobald Netzspan-
nung am Gerät anliegt.
▶ Spannungsversorgung allpolig unterbrechen (Sicherung/LS-Schal-
ter) und gegen unbeabsichtigtes Wiedereinschalten sichern.
▶ Steuergerät nach unten klappen ( Bild 40).
▶ Abdeckung aufklappen.
Installation
