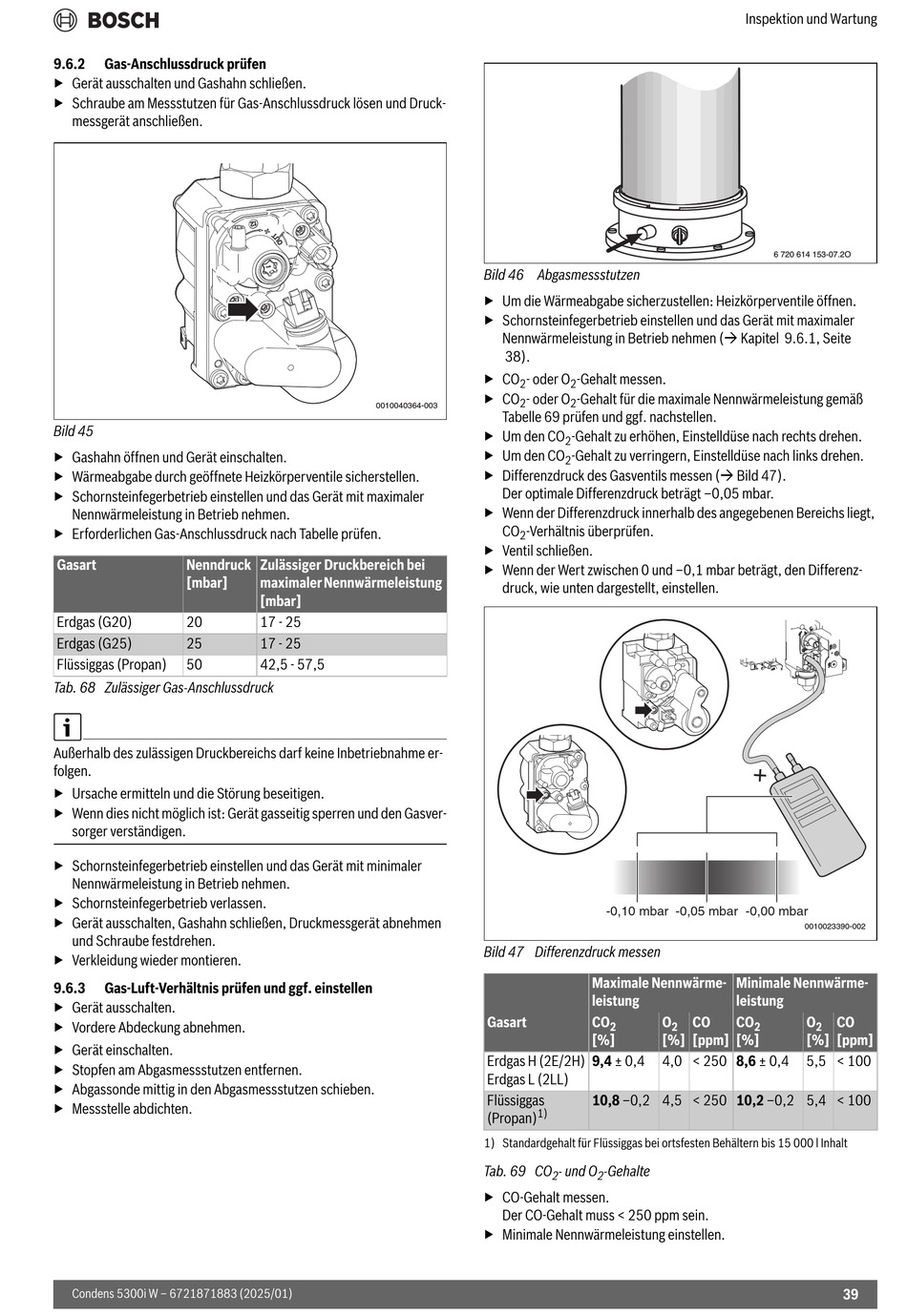

9.6.2 Gas-Anschlussdruck prüfen
▶ Gerät ausschalten und Gashahn schließen.
▶ Schraube am Messstutzen für Gas-Anschlussdruck lösen und Druck-
messgerät anschließen.
Bild 45
▶ Gashahn öffnen und Gerät einschalten.
▶ Wärmeabgabe durch geöffnete Heizkörperventile sicherstellen.
▶ Schornsteinfegerbetrieb einstellen und das Gerät mit maximaler
Nennwärmeleistung in Betrieb nehmen.
▶ Erforderlichen Gas-Anschlussdruck nach Tabelle prüfen.
Gasart Nenndruck
[mbar]
Erdgas (G20) 20
Erdgas (G25) 25
Flüssiggas (Propan) 50
Tab. 68 Zulässiger Gas-Anschlussdruck
Außerhalb des zulässigen Druckbereichs darf keine Inbetriebnahme er-
folgen.
▶ Ursache ermitteln und die Störung beseitigen.
▶ Wenn dies nicht möglich ist: Gerät gasseitig sperren und den Gasver-
sorger verständigen.
▶ Schornsteinfegerbetrieb einstellen und das Gerät mit minimaler
Nennwärmeleistung in Betrieb nehmen.
▶ Schornsteinfegerbetrieb verlassen.
▶ Gerät ausschalten, Gashahn schließen, Druckmessgerät abnehmen
und Schraube festdrehen.
▶ Verkleidung wieder montieren.
9.6.3 Gas-Luft-Verhältnis prüfen und ggf. einstellen
▶ Gerät ausschalten.
▶ Vordere Abdeckung abnehmen.
▶ Gerät einschalten.
▶ Stopfen am Abgasmessstutzen entfernen.
▶ Abgassonde mittig in den Abgasmessstutzen schieben.
▶ Messstelle abdichten.
Condens 5300i W – 6721871883 (2025/01)
0010040364-003
Zulässiger Druckbereich bei
maximaler Nennwärmeleistung
[mbar]
17 - 25
17 - 25
42,5 - 57,5
Bild 46 Abgasmessstutzen
▶ Um die Wärmeabgabe sicherzustellen: Heizkörperventile öffnen.
▶ Schornsteinfegerbetrieb einstellen und das Gerät mit maximaler
Nennwärmeleistung in Betrieb nehmen ( Kapitel 9.6.1, Seite
38).
▶ CO - oder O -Gehalt messen.
2 2
▶ CO - oder O -Gehalt für die maximale Nennwärmeleistung gemäß
2 2
Tabelle 69 prüfen und ggf. nachstellen.
▶ Um den CO -Gehalt zu erhöhen, Einstelldüse nach rechts drehen.
2
▶ Um den CO -Gehalt zu verringern, Einstelldüse nach links drehen.
2
▶ Differenzdruck des Gasventils messen ( Bild 47).
Der optimale Differenzdruck beträgt –0,05 mbar.
▶ Wenn der Differenzdruck innerhalb des angegebenen Bereichs liegt,
CO -Verhältnis überprüfen.
2
▶ Ventil schließen.
▶ Wenn der Wert zwischen 0 und –0,1 mbar beträgt, den Differenz-
druck, wie unten dargestellt, einstellen.
-0,10 mbar -0,05 mbar -0,00 mbar
Bild 47 Differenzdruck messen
Maximale Nennwärme-
leistung
Gasart CO
2
[%]
Erdgas H (2E/2H) 9,4 ± 0,4
Erdgas L (2LL)
Flüssiggas 10,8 –0,2 4,5 < 250 10,2 –0,2 5,4 < 100
1)
(Propan)
1) Standardgehalt für Flüssiggas bei ortsfesten Behältern bis 15 000 l Inhalt
Tab. 69 CO - und O -Gehalte
2 2
▶ CO-Gehalt messen.
Der CO-Gehalt muss < 250 ppm sein.
▶ Minimale Nennwärmeleistung einstellen.
Inspektion und Wartung
6 720 614 153-07.2O
0010023390-002
Minimale Nennwärme-
leistung
O CO CO O
2 2 2
[%] [ppm] [%] [%]
4,0 < 250 8,6 ± 0,4 5,5 < 100
CO
[ppm]
