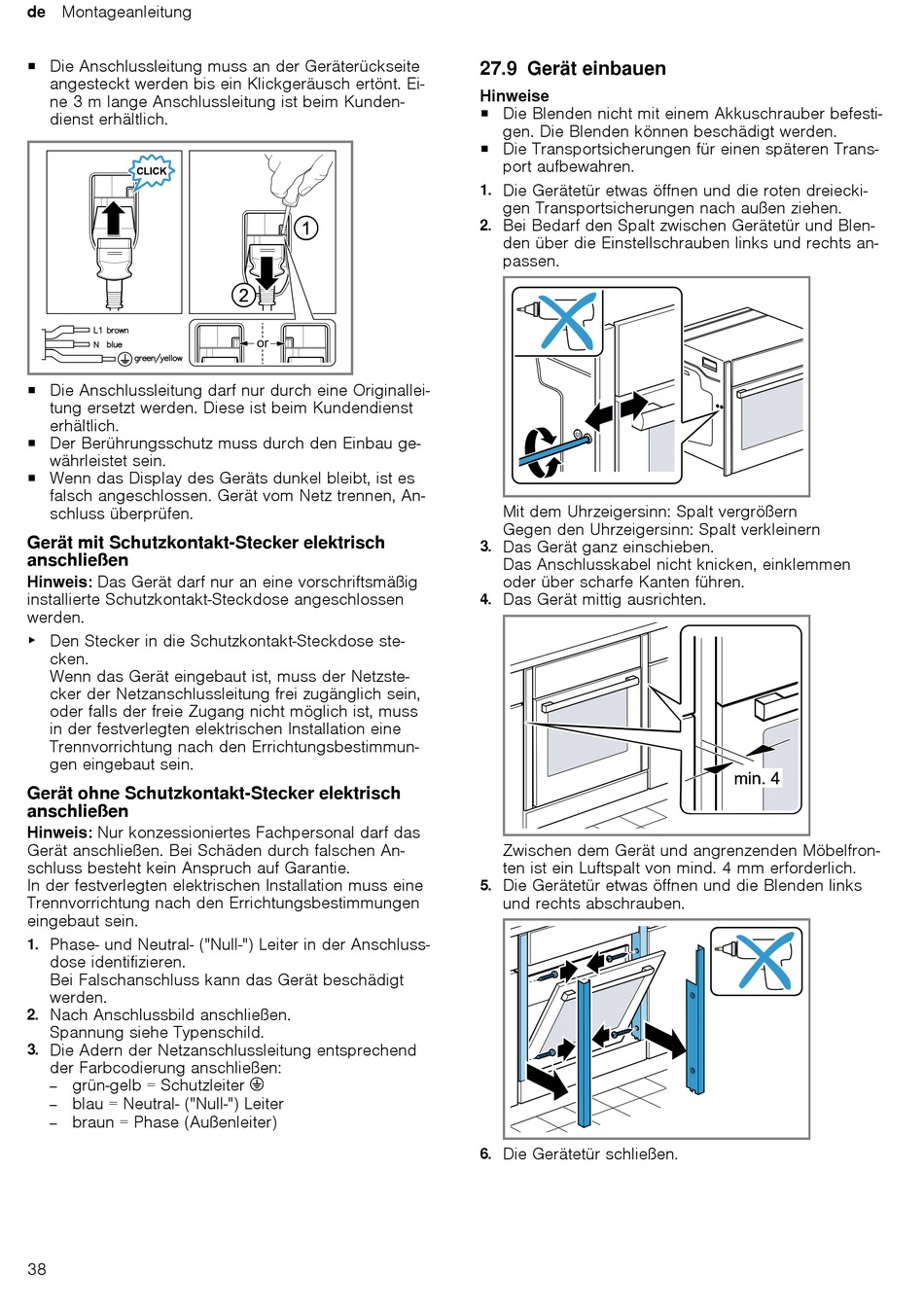

de Montageanleitung
¡ Die Anschlussleitung muss an der Geräterückseite
angesteckt werden bis ein Klickgeräusch ertönt. Ei-
ne 3 m lange Anschlussleitung ist beim Kunden-
dienst erhältlich.
¡ Die Anschlussleitung darf nur durch eine Originallei-
tung ersetzt werden. Diese ist beim Kundendienst
erhältlich.
¡ Der Berührungsschutz muss durch den Einbau ge-
währleistet sein.
¡ Wenn das Display des Geräts dunkel bleibt, ist es
falsch angeschlossen. Gerät vom Netz trennen, An-
schluss überprüfen.
Gerät mit Schutzkontakt-Stecker elektrisch
anschließen
Hinweis: Das Gerät darf nur an eine vorschriftsmäßig
installierte Schutzkontakt-Steckdose angeschlossen
werden.
Den Stecker in die Schutzkontakt-Steckdose ste-
▶
cken.
Wenn das Gerät eingebaut ist, muss der Netzste-
cker der Netzanschlussleitung frei zugänglich sein,
oder falls der freie Zugang nicht möglich ist, muss
in der festverlegten elektrischen Installation eine
Trennvorrichtung nach den Errichtungsbestimmun-
gen eingebaut sein.
Gerät ohne Schutzkontakt-Stecker elektrisch
anschließen
Hinweis: Nur konzessioniertes Fachpersonal darf das
Gerät anschließen. Bei Schäden durch falschen An-
schluss besteht kein Anspruch auf Garantie.
In der festverlegten elektrischen Installation muss eine
Trennvorrichtung nach den Errichtungsbestimmungen
eingebaut sein.
Phase- und Neutral- ("Null-") Leiter in der Anschluss-
1.
dose identifizieren.
Bei Falschanschluss kann das Gerät beschädigt
werden.
Nach Anschlussbild anschließen.
2.
Spannung siehe Typenschild.
Die Adern der Netzanschlussleitung entsprechend
3.
der Farbcodierung anschließen:
grün-gelb = Schutzleiter
‒
blau = Neutral- ("Null-") Leiter
‒
braun = Phase (Außenleiter)
‒
38
27.9 Gerät einbauen
Hinweise
¡ Die Blenden nicht mit einem Akkuschrauber befesti-
gen. Die Blenden können beschädigt werden.
¡ Die Transportsicherungen für einen späteren Trans-
port aufbewahren.
Die Gerätetür etwas öffnen und die roten dreiecki-
1.
gen Transportsicherungen nach außen ziehen.
Bei Bedarf den Spalt zwischen Gerätetür und Blen-
2.
den über die Einstellschrauben links und rechts an-
passen.
Mit dem Uhrzeigersinn: Spalt vergrößern
Gegen den Uhrzeigersinn: Spalt verkleinern
Das Gerät ganz einschieben.
3.
Das Anschlusskabel nicht knicken, einklemmen
oder über scharfe Kanten führen.
Das Gerät mittig ausrichten.
4.
Zwischen dem Gerät und angrenzenden Möbelfron-
ten ist ein Luftspalt von mind. 4 mm erforderlich.
Die Gerätetür etwas öffnen und die Blenden links
5.
und rechts abschrauben.
Die Gerätetür schließen.
6.
