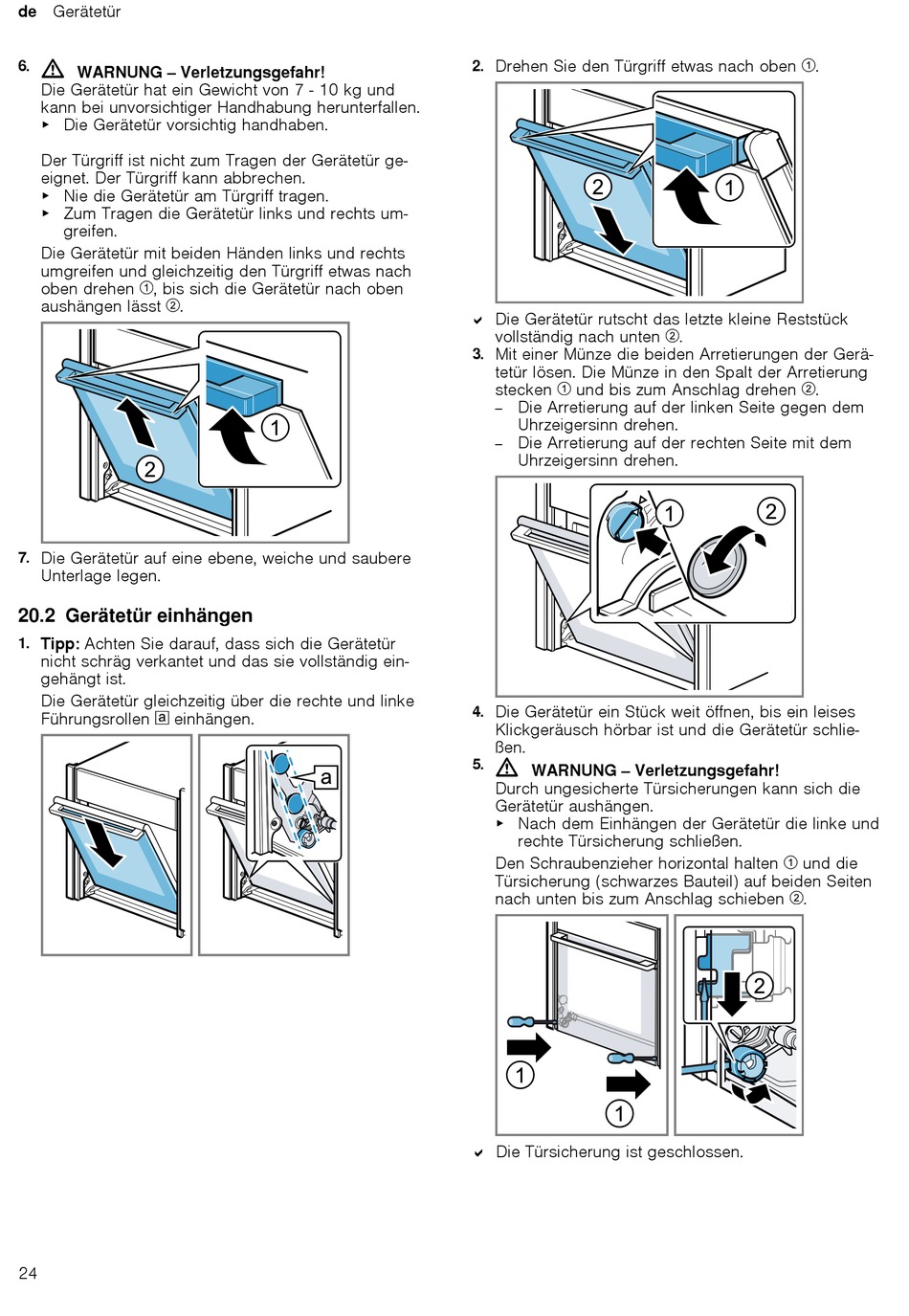

de Gerätetür
6.
WARNUNG ‒ Verletzungsgefahr!
Die Gerätetür hat ein Gewicht von 7 - 10 kg und
kann bei unvorsichtiger Handhabung herunterfallen.
Die Gerätetür vorsichtig handhaben.
▶
Der Türgriff ist nicht zum Tragen der Gerätetür ge-
eignet. Der Türgriff kann abbrechen.
Nie die Gerätetür am Türgriff tragen.
▶
Zum Tragen die Gerätetür links und rechts um-
▶
greifen.
Die Gerätetür mit beiden Händen links und rechts
umgreifen und gleichzeitig den Türgriff etwas nach
oben drehen
, bis sich die Gerätetür nach oben
aushängen lässt
.
Die Gerätetür auf eine ebene, weiche und saubere
7.
Unterlage legen.
20.2 Gerätetür einhängen
Tipp: Achten Sie darauf, dass sich die Gerätetür
1.
nicht schräg verkantet und das sie vollständig ein-
gehängt ist.
Die Gerätetür gleichzeitig über die rechte und linke
Führungsrollen
einhängen.
24
Drehen Sie den Türgriff etwas nach oben
2.
a Die Gerätetür rutscht das letzte kleine Reststück
vollständig nach unten
Mit einer Münze die beiden Arretierungen der Gerä-
3.
tetür lösen. Die Münze in den Spalt der Arretierung
stecken
und bis zum Anschlag drehen
Die Arretierung auf der linken Seite gegen dem
‒
Uhrzeigersinn drehen.
Die Arretierung auf der rechten Seite mit dem
‒
Uhrzeigersinn drehen.
Die Gerätetür ein Stück weit öffnen, bis ein leises
4.
Klickgeräusch hörbar ist und die Gerätetür schlie-
ßen.
5.
WARNUNG ‒ Verletzungsgefahr!
Durch ungesicherte Türsicherungen kann sich die
Gerätetür aushängen.
Nach dem Einhängen der Gerätetür die linke und
▶
rechte Türsicherung schließen.
Den Schraubenzieher horizontal halten
Türsicherung (schwarzes Bauteil) auf beiden Seiten
nach unten bis zum Anschlag schieben
a Die Türsicherung ist geschlossen.
.
.
.
und die
.
