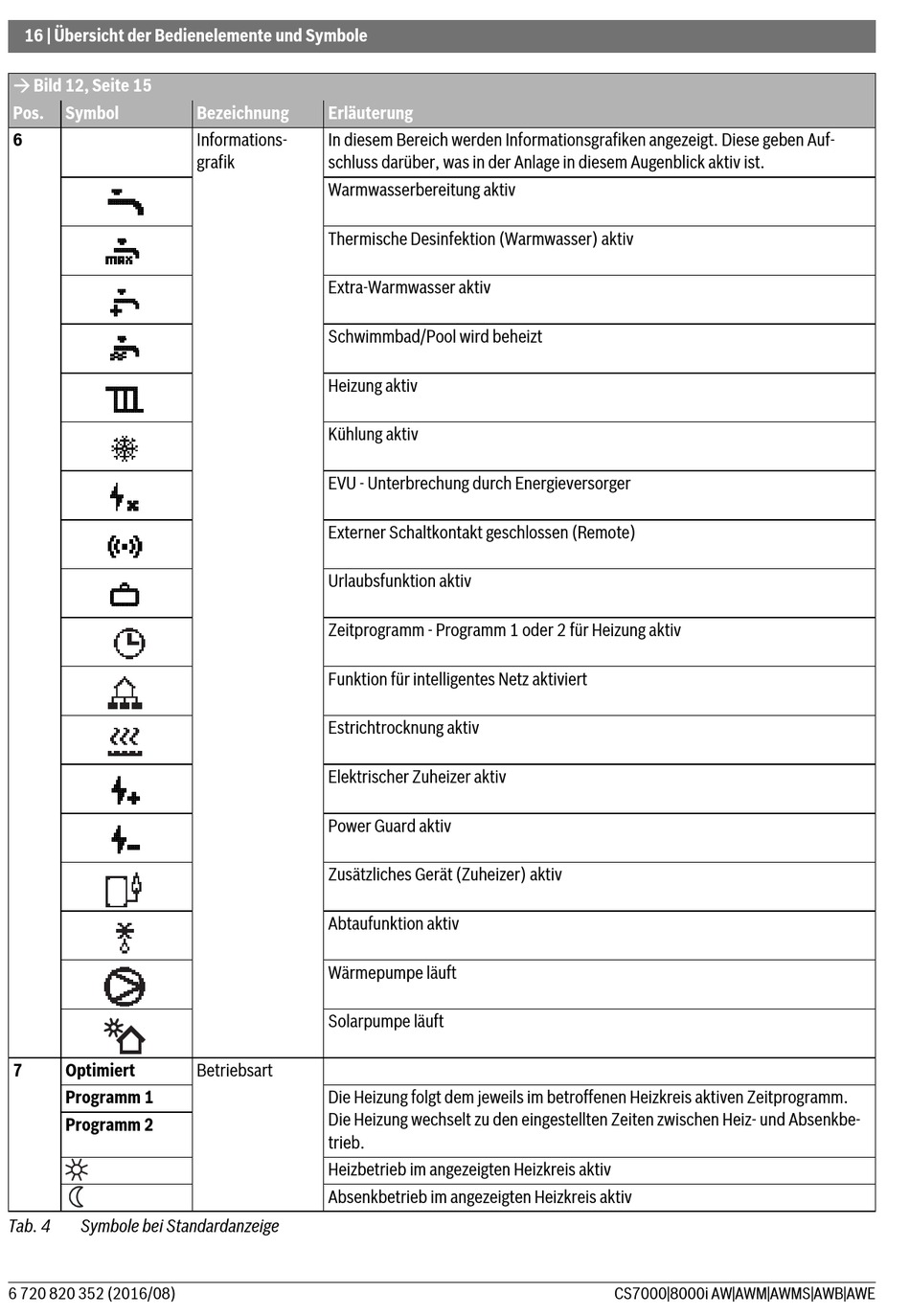

16 | Übersicht der Bedienelemente und Symbole
Bild 12, Seite 15
Pos.
Symbol
6
7
Optimiert
Programm 1
Programm 2
Tab. 4
Symbole bei Standardanzeige
6 720 820 352 (2016/08)
Bezeichnung
Erläuterung
Informations-
In diesem Bereich werden Informationsgrafiken angezeigt. Diese geben Auf-
grafik
schluss darüber, was in der Anlage in diesem Augenblick aktiv ist.
Warmwasserbereitung aktiv
Thermische Desinfektion (Warmwasser) aktiv
Extra-Warmwasser aktiv
Schwimmbad/Pool wird beheizt
Heizung aktiv
Kühlung aktiv
EVU - Unterbrechung durch Energieversorger
Externer Schaltkontakt geschlossen (Remote)
Urlaubsfunktion aktiv
Zeitprogramm - Programm 1 oder 2 für Heizung aktiv
Funktion für intelligentes Netz aktiviert
Estrichtrocknung aktiv
Elektrischer Zuheizer aktiv
Power Guard aktiv
Zusätzliches Gerät (Zuheizer) aktiv
Abtaufunktion aktiv
Wärmepumpe läuft
Solarpumpe läuft
Betriebsart
Die Heizung folgt dem jeweils im betroffenen Heizkreis aktiven Zeitprogramm.
Die Heizung wechselt zu den eingestellten Zeiten zwischen Heiz- und Absenkbe-
trieb.
Heizbetrieb im angezeigten Heizkreis aktiv
Absenkbetrieb im angezeigten Heizkreis aktiv
CS7000|8000i AW|AWM|AWMS|AWB|AWE
