Bosch CS7000 AWM Bedienungsanleitung Seite 15

2
1
5

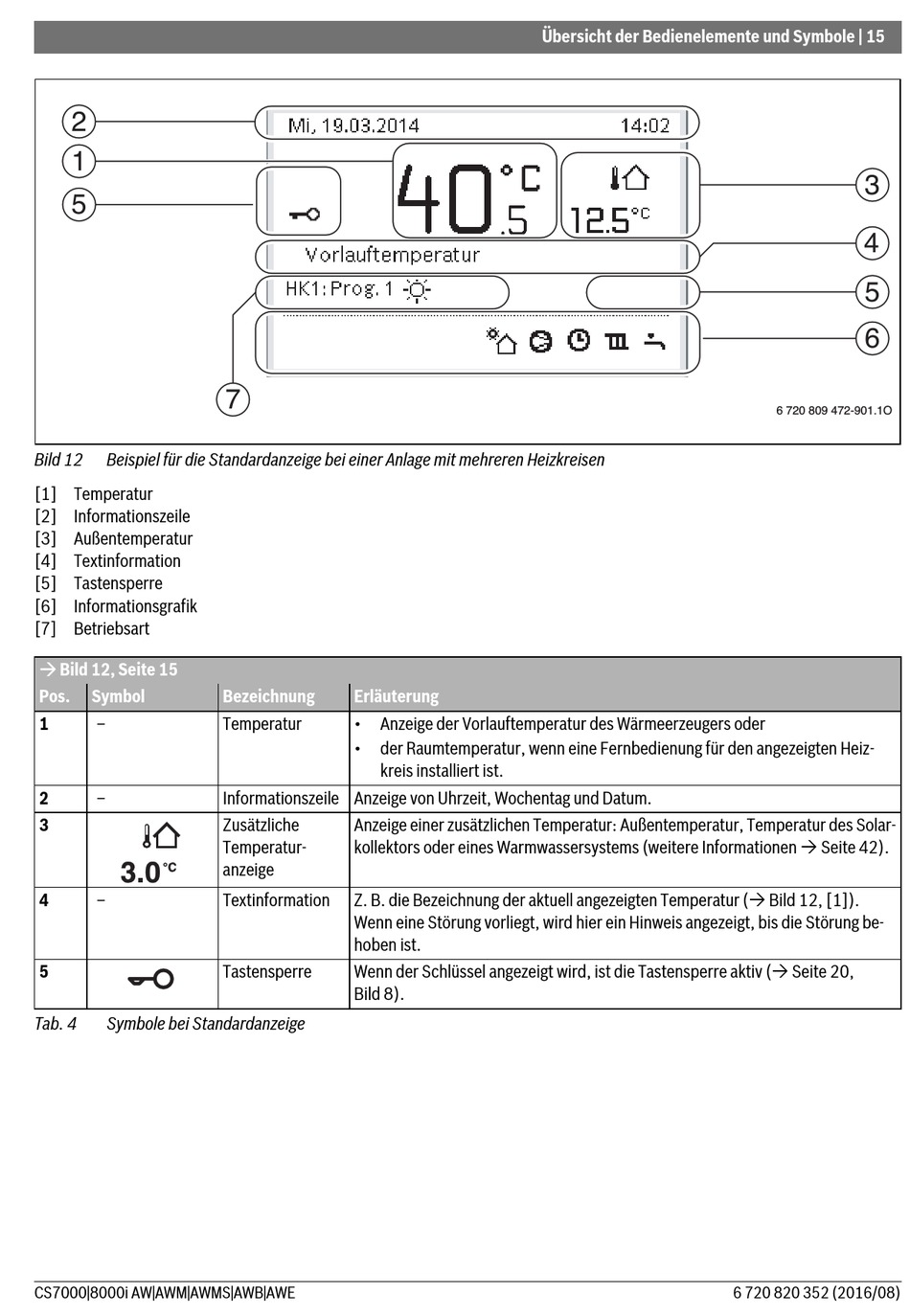

Bild 12 Beispiel für die Standardanzeige bei einer Anlage mit mehreren Heizkreisen
[1] Temperatur
[2] Informationszeile
[3] Außentemperatur
[4] Textinformation
[5] Tastensperre
[6] Informationsgrafik
[7] Betriebsart
 Bild 12, Seite 15
Pos. Symbol
1 –
2 –
3
4 –
5
Tab. 4 Symbole bei Standardanzeige
CS7000|8000i AW|AWM|AWMS|AWB|AWE
7
Bezeichnung Erläuterung
Temperatur • Anzeige der Vorlauftemperatur des Wärmeerzeugers oder
• der Raumtemperatur, wenn eine Fernbedienung für den angezeigten Heiz-
kreis installiert ist.
Informationszeile Anzeige von Uhrzeit, Wochentag und Datum.
Zusätzliche Anzeige einer zusätzlichen Temperatur: Außentemperatur, Temperatur des Solar-
kollektors oder eines Warmwassersystems (weitere Informationen  Seite 42).
Temperatur-
anzeige
Textinformation Z. B. die Bezeichnung der aktuell angezeigten Temperatur ( Bild 12, [1]).
Wenn eine Störung vorliegt, wird hier ein Hinweis angezeigt, bis die Störung be-
hoben ist.
Tastensperre Wenn der Schlüssel angezeigt wird, ist die Tastensperre aktiv ( Seite 20,
Bild 8).
Übersicht der Bedienelemente und Symbole | 15
3
4
5
6
6 720 809 472-901.1O
6 720 820 352 (2016/08)
