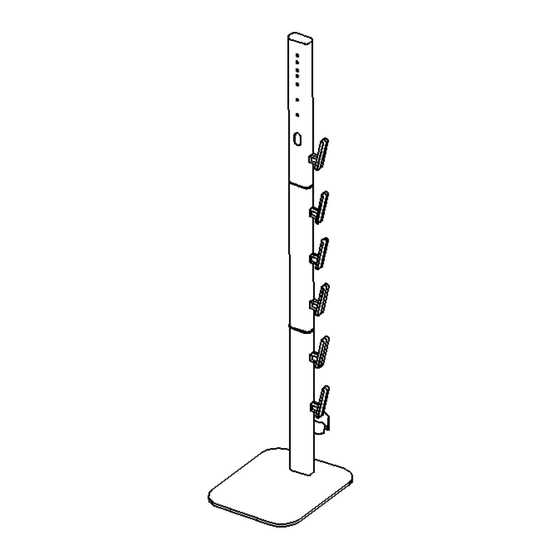

VEVOR D17 Bedienungsanleitung
Verwandte Anleitungen für VEVOR D17
Inhaltszusammenfassung für VEVOR D17
- Seite 25 Machine Translated by Google VAKUUMSTÄNDER Modell:D17 Technischer Support und E-Garantie-Zertifikat www.vevor.com/suppor...
- Seite 27 Modell:D17 Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.
-
Seite 28: Sicherheitshinweise
Machine Translated by Google SICHERHEITSHINWEISE WARNUNG: Lesen Sie dieses Material, bevor Sie dieses Produkt verwenden. Andernfalls kann es zu schwere Verletzungen. Vorsichtsmaßnahmen bei der Montage 1. Nur gemäß dieser Anleitung zusammenbauen. Unsachgemäßer Zusammenbau kann Gefahren schaffen. 2.Verwenden Sie dieses Produkt nicht für andere Zwecke als den vorgesehenen. 3. -
Seite 29: Ersatzteilliste
Machine Translated by Google PARAMETERLISTE Modell T17 - Die wunderbare Welt der Träume Größe L×B×H:320×260×1260mm Anpassung an Vakuum Dyson G5/V15/V12/V11/V10/V8/V7/V6-Serie Reiniger Vertikalstaubsauger Empfangshaken 6 Stück Farbe silbrig Ersatzteilliste A: Basis × 1 Stück B: Unterer Pol × 1 Stück. C: Mittlerer Pol × 1 Stück. F: Saugkopfhaken E:Drahtschlitz-Taste D: Oberer Pol ×... - Seite 30 Machine Translated by Google N: Matte × 6 Stück M: Flügelmuttern × 2 Stück Hinweis: Der Schraubendreher K wird zum Drehen der Schrauben während der Produktinstallation verwendet Produktzerlegungsdiagramm - 4 -...
- Seite 31 Machine Translated by Google Installationshandbuch 1. Beachten Sie die Position der Schraubenlöcher mit Fase und kleben Sie 6 Matten N auf die Unterseite der Basis A. 2.1. Verwenden Sie die 3 Schrauben I, um die untere Stange B an der Basis A zu befestigen. Schraube I wird vom abgeschrägten Schraubenloch an der Unterseite der Basis A nach oben gerichtet angebracht und schließlich in den drei Schraubenlöchern der unteren Stange B festgezogen.
- Seite 32 Machine Translated by Google zum Anschluss G; Die Durchgangslöcher für die Schrauben der unteren Stange B und der mittleren Stange C sollten mit den Schraubenlöchern des Anschlusses G übereinstimmen. 3.2. Verwenden Sie 4 Schrauben J, um die Installation abzuschließen. Nach der Installation sollten sich die Schrauben J der mittleren und unteren Stangen auf der Rückseite befinden...
-
Seite 33: Installieren Sie Den Steckerhalter H Auf Der Rückseite Des Unteren
Machine Translated by Google 5.1.Installieren Sie den Reinigerhaken F an der Seite der Stange; 2 Haken F für den unteren Stange B, 3 Haken F für die mittlere Stange und 1 Haken F für Obermast CD;Beim Anbringen des Hakens F richten Sie zuerst die Lochposition an der Stange aus, stecken Sie den Lochposition und dann die Karte in den Kartenschlitz ein. - Seite 34 Machine Translated by Google 8. Aufbewahrung des Netzkabels. 8.1.Den Staubsaugerstecker von hinten durch die Kabelschutzabdeckung in die Ladehalterung stecken; 8.2.Das Netzkabel nacheinander in die drei Kabelschlitzknöpfe stecken. 8.3.Der Staubsaugerstecker wird in die Steckerhalterung H gesteckt. 9.Reinigung und Wartung 9.1.Bevor Sie das Produkt reinigen, trennen Sie bitte den Staubsauger von der Stromversorgung.
- Seite 35 Machine Translated by Google Kratzer oder Beschädigungen. 9.3. Wischen Sie Staub und Flecken auf der Oberfläche vorsichtig mit einem trockenen Tuch ab. 9.4.Bitte überprüfen Sie alle drei Monate;Wenn die Schraube locker ist, ziehen Sie sie bitte erneut fest. 9.5. Halten Sie das Produkt von korrosiven Gasen, Wasser und aggressiven Ringen fern. 10.Passen Sie das Montageloch an.
- Seite 36 Machine Translated by Google Technischer Support und E-Garantie-Zertifikat www.vevor.com/support...
