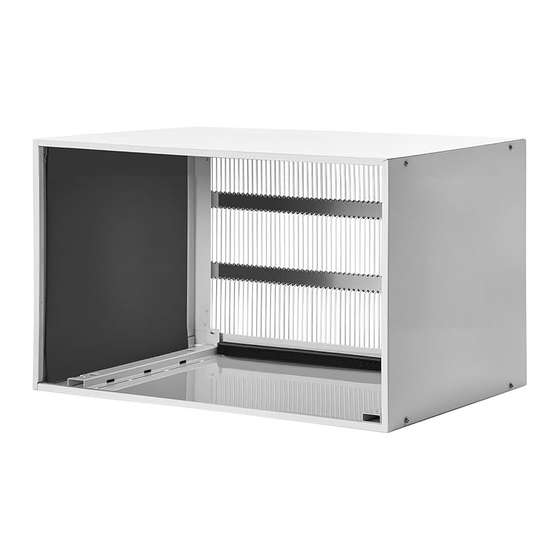

Air Conditioner Wall Sleeve
MODEL:DWS-26/DWS-26G
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only
represents an estimate of savings you might benefit from buying certain tools
with us compared to the major top brands and does not necessarily mean to cover
all categories of tools offered by us. You are kindly reminded to verify carefully
when you are placing an order with us if you are actually Saving
Half in comparison with the top major brands.
Inhaltsverzeichnis
Verwandte Anleitungen für VEVOR DWS-26
Inhaltszusammenfassung für VEVOR DWS-26
-
Seite 33: Wandhülse Für Klimaanlage
Machine Translated by Google Technischer Support und E-Garantie-Zertifikat www.vevor.com/support Wandhülse für Klimaanlage MODELL: DWS-26/DWS-26G Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns... - Seite 34 Machine Translated by Google...
- Seite 35 Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben.
-
Seite 36: Sicherheitshinweise
2. Produkte werden außerhalb der Reichweite von Kindern und Haustieren installiert. 3. Bitte tragen Sie bei der Installation des Produkts Handschuhe, um Handverletzungen zu vermeiden. 4.Installieren Sie das Produkt gemäß dieser Anleitung, um Verletzungen oder Produktschäden. Ersatzteilliste Modell DWS-26 DWS-26G Obere Abdeckung Linke Abdeckung Rechte Abdeckung Untere Abdeckung Geprägter Kühlergrill... -
Seite 37: Parameterliste
Machine Translated by Google Abflussrohr Ablaufanschluss M4×8 Schraube M4×12 Schraube Schraubhalterung aus Kunststoff Support-Clips Parameterliste Modell DWS-26 DWS-26G Umrissdimension 665×420×400 mm 665×430×400mm (A × B × C) - 3 -... - Seite 38 Machine Translated by Google Innere Hohlraumgröße 640×410×370mm 640×410×370mm (A × B × C) Minimale Wandschlitzgröße 675×410mm 675×410mm (Breite×Höhe) NEIN Geprägter Kühlergrill Produktform und -größe Größe des inneren Hohlraums des Produkts - 4 -...
- Seite 39 Machine Translated by Google Montagemethode für die Wandhülse der Klimaanlage 1. Setzen Sie die linke Abdeckung in die Bodenplatte ein. Beachten Sie, dass die breite Seite der linken Abdeckung der breiten Seite der Bodenplatte entspricht und die schmale Seite der schmalen Seite. Nach der Installation befindet sich die linke Abdeckplatte außen und der Kartensteckplatz der linken Abdeckplatte klemmt die gefaltete Kante der Bodenplatte ein.
- Seite 40 Abfluss in den Anschluss. Hinweis: Die Installation des DWS-26 ist abgeschlossen. Wenn es sich um DWS-26G handelt, fahren Sie mit den Schritten 5 bis 7 fort, um das Gitter zu installieren, und anschließend mit Schritt 4, um die Abflussstruktur zu installieren.
- Seite 41 Machine Translated by Google 5.Drücken Sie die beiden Flansche des oberen Teils des Gitters in den Schlitz der Oberseite Abdeckung. 6.Setzen Sie die beiden Kunststoffschraubenhalter jeweils in die quadratische Öffnung des Gitters ein. - 7 -...
- Seite 42 Machine Translated by Google 7. Verwenden Sie zwei M4-Schrauben und befestigen Sie zwei Kunststoff-Schraubenhalter am inneren Schraubenloch der Klimaanlagenhülse. An der Wand installierte Wandabdeckung für Klimaanlagen Methode 1. Die Größe der Wandöffnung muss stimmen. Die Mindestgröße der Wandöffnung ist in Abbildung 1 dargestellt. Abbildung 1 2.
- Seite 43 Machine Translated by Google Abbildung 2 3. Bei Einbau in eine Beton- oder Mauerwand muss in der Wandöffnung ein Sturz zur Unterstützung vorgesehen werden. Verwenden Sie die Wandhülse nicht als Sturz. Wenn die Wand weniger als 203,2 mm dick ist oder eine Hohlkonstruktion aufweist, muss eine alternative Stützmöglichkeit für die Hülse vorgesehen werden.
- Seite 44 Machine Translated by Google 4. Schieben Sie die Wandhülse in die Wandöffnung. Achten Sie darauf, dass die Gehäuseform der Wandhülse nicht verformt wird, damit sie in die Wandöffnung passt. Das Gerätegehäuse muss fest und gleichmäßig in die Wandhülse passen. 5. Bei der Installation in der Öffnung muss die Wandhülse von Seite zu Seite eben sein und von vorne nach hinten eine Viertelblase geneigt sein.
- Seite 45 Machine Translated by Google die Wandkonstruktion ausreichend ist, um das Gerät zu tragen. Abbildung 5 Hinweis: Zur Schraubbefestigung nicht den Hülsenboden durchbohren. 8. Nach der Installation fügen Sie Dichtungsmaterial und Isoliermaterial zu den Rissen rund um die Hülse hinzu. Dies können Sie mit einem flachen Schraubendreher oder einem Spachtel tun. Ein Konstruktionsbeispiel finden Sie in Abbildung 6.
- Seite 46 Machine Translated by Google 9.Wir liefern zwei Stützklammern, die an der Halterung der Klimaanlage angebracht werden können. Die Stützklammer hebt die Vorderseite der Klimaanlage an, sodass das Kondenswasser im Rohr im Inneren der Klimaanlage besser abgeleitet wird. 10. Die Installation der Wandabdeckung für die Klimaanlage ist abgeschlossen. Sie können die Installationsmethode auch an Ihre Klimaanlage anpassen.
- Seite 47 Machine Translated by Google YH CONSULTING LIMITED. C/O YH Consulting Limited UK REP Office 147, Centurion House, London Road, Staines- upon-Thames, Surrey, TW18 4AX E-CrossStu GmbH Mainzer Landstr.69, Vertreter der EG 60329 Frankfurt am Main. - 13 -...
