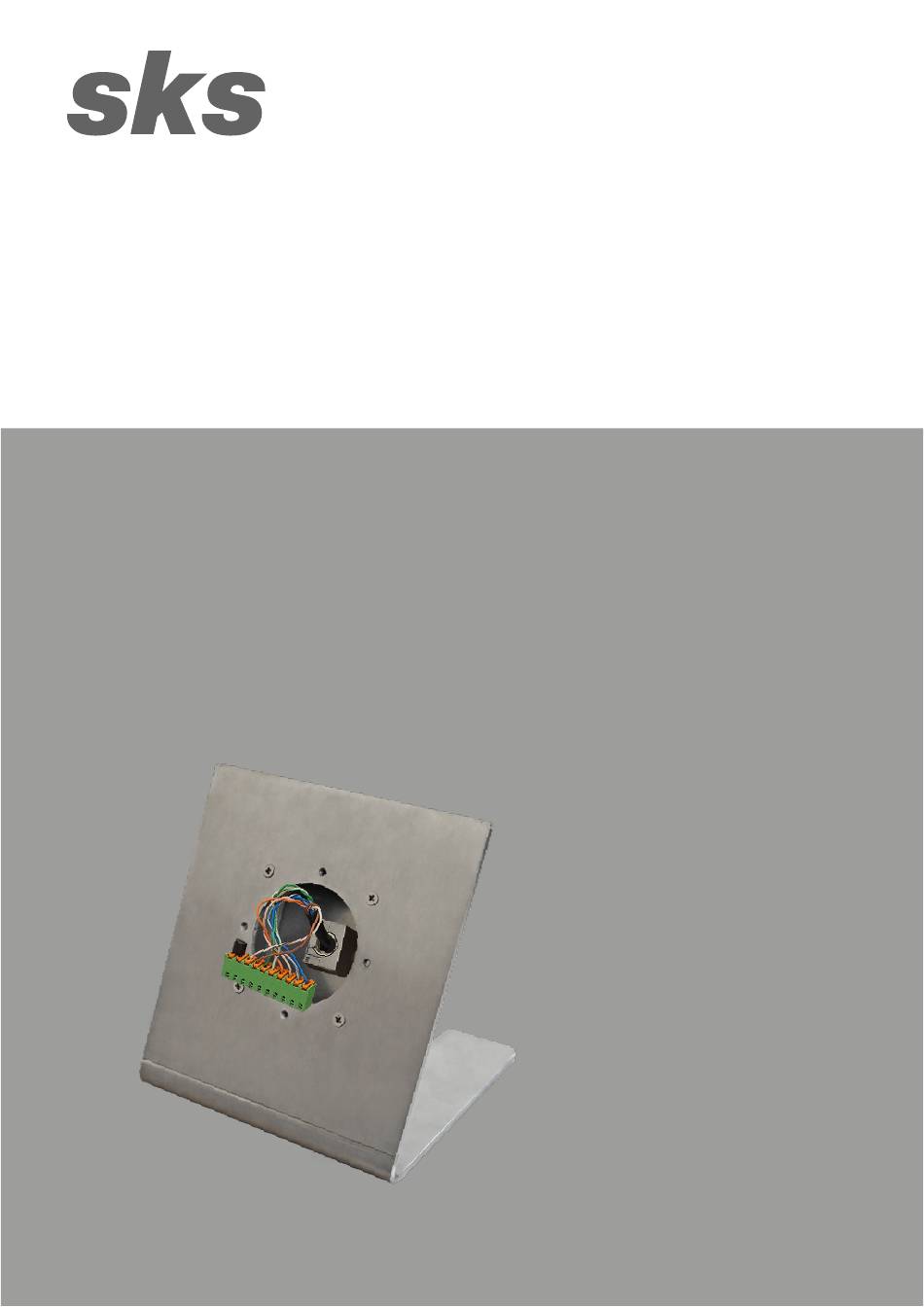

- Seite 1 DE/EN INSTALLATIONS ANLEITUNG INSTALLATION INSTRUCTIONS Tischmontagesatz für VICO SKS-Kinkel Elektronik GmbH Version 1-0 Support Hotline: +49 2661 98088-112 Support E-Mail: support@sks-kinkel.de Dokumentenartikelnr. 97027800...
- Seite 2 SKS-Kinkel Elektronik GmbH 300139 Tischmontagesatz Inhaltsverzeichnis Installationsanleitung Beschreibung 2.1 Bestimmungsgemäßer Gebrauch 2.2 Leistungsmerkmale 2.3 Lieferumfang 2.4 Lagerung und Transport 2.5 Pflegehinweise 2.6 Modifikation 2.7 Sicherheit Klemmenbezeichnung 3.1 Wandanschlussdose RJ45 3.2 Innensprechstelle Montage Technische Daten Service 6.1 Gewährleistung 6.2 Service und Support 6.3 Anschrift...
- Seite 3 FÜR SPÄTERES NACHSCHLAGEN AUFBEWAHREN! 2 Beschreibung Der Tischmontagesatz stellt eine Alternative zur Wandmontage für SKS Innensprechstellen dar, falls diese z. B. auf einem Tisch stehen soll. Er besteht aus hochwertigem Edelstahl mit einem massiven, rutschfesten Standfuß. Eine Innensprechstelle ist nicht im Lieferumfang enthalten.
- Seite 4 Für Arbeiten an Anlagen mit Netzanschluss 230 V Wechselspannung sind die Sicherheits- forderungen nach DIN VDE 0100 zu beachten. Die Installationsanleitung der VICO (herunterladbar auf https//:www.sks-kinkel.de) ist zwingend bei Monta- ge, Programmierung und Inbetriebnahme der VICO auf dem Tischmontagesatz 300139 zu beachten! 3 Klemmenbezeichnung Wandanschlussdose RJ45...
- Seite 5 GN D GN D Lösen Sie die Schraube mittig auf der Unterseite der Innen- sprechstelle mit Hilfe des bei der VICO Innensprechstelle beigelegten Kugelkopfinbusschlüssels soweit, dass Sie den Geräteträger von der Innensprechstelle abheben können. Da der Geräteträger zusätzlich durch einen starken Magne- ten an der Innensprechstelle festgehalten wird, kann es hier- bei sinnvoll sein, den Inbusschlüssel als Hebel einzusetzen,...
- Seite 6 SKS-Kinkel Elektronik GmbH 300139 Tischmontagesatz Nehmen Sie vorsichtig den Geräteträger von der In- nensprechstelle ab, indem sie ihn zunächst, wie auf der Zeichnung zu sehen, mit dem Unterteil von der +2 2 +2 2 GN D GN D Innensprechstelle nach hinten und dann nach unten wegziehen.
- Seite 7 Bereich des Geräteträgers ein. Achten Sie hierbei darauf, dass keine freiliegenden Adern die Leiterplatte von hinten berühren können. Schieben Sie anschließend die VICO auf den Geräte- träger auf, bis der Magnet greift und beide bündig auf- einander sitzen. Support Hotline: +49 2661 98088-112 Versionsnr.
- Seite 8 SKS-Kinkel Elektronik GmbH 300139 Tischmontagesatz Ziehen Sie die Halteschraube auf der Unterseite der VICO wieder vorsichtig an, um die Sprechstelle dauer- haft zu fixieren. Bringen Sie die Verkleidung der Wanddose an und stecken Sie das beiliegende 5 m-RJ45-Patchkabel mit dem einen Ende in die Wanddose ein.
- Seite 9 SKS Support Hotline. Service und Support Unser Supportteam steht Ihnen mit Rat und Tat zur Seite und kümmert sich um Ihre Anliegen. Unser SKS Support ist für Sie per E-Mail und Telefon erreichbar. Bitte geben Sie stets eine möglichst genaue Fehlerbeschreibung, Projekt- bezeichnung, Ihren Namen und Ihre Kundennummer mit an.
- Seite 10 SKS-Kinkel Elektronik GmbH 300139 Tischmontagesatz Support Hotline: +49 2661 98088-112 Versionsnr. 1-0 Support E-Mail: support@sks-kinkel.de Dokumenten Art. Nr. 97027800...
- Seite 11 INSTALLATION INSTRUCTIONS Table installation kit for VICO SKS-Kinkel Elektronik GmbH Version 1-0 Support Hotline: +49 2661 98088-112 Support E-Mail: support@sks-kinkel.de Document No. 97027800...
- Seite 12 SKS-Kinkel Elektronik GmbH 300139 Table installation kit Table of contents Installation instructions Description 2.1 Contractual use 2.6 Features 2.2 Scope of delivery 2.3 Storage and transport 2.4 Care instructions 2.5 Modification 2.7 Safety Terminal designation 3.1 Wall socket RJ45 3.2 Indoor station...
- Seite 13 An indoor station is not included. Contractual use 3 The table installation kit is only to be used für the SKS indoor station Vico and must not be operated in any other system. 3 To be used only indoor in dry places free from dripping or spraying water.
- Seite 14 DIN VDE 0100 must be complied with. The installation instructions of the VICO indoor station (downloadable from https//:www.sks-kinkel.de) are mandatory for mounting, programming and initial setup of the VICO on the table installation kit 300139! 3 Terminal designation Wall socket RJ45...
- Seite 15 +2 2 GN D GN D station using the ball-head Allen key included with the VICO in such a way, that you can pull off the support frame from the indoor station. As the support frame is also held to the indoor station by a strong magnet, it might be sensible to use the allen key as a lever to detach the support frame from the indoor station.
- Seite 16 SKS-Kinkel Elektronik GmbH 300139 Table installation kit Carefully take off the support frame from the indoor station. To do so start by pulling the bottom away from the indoor station as can be seen in the drawing, then +2 2...
- Seite 17 + 2 2 G N D Remount the VICO indoor station on the upper part of the supporting frame. Please mind that no exposed wires can touch the circuit board on the back. Subsequently push the VICO indoor station towards the frame until the magnet engages and both are flush with each other.
- Seite 18 SKS-Kinkel Elektronik GmbH 300139 Table installation kit Tighten the screw again at the bottom of the VICO to fix it permanently. Attach the cover to the wall socket and plug one end of the enclosed 5 m RJ45 patch cable into the wall socket.
- Seite 19 Our support team is happy to put their services at your disposal and provides practical assistance and advice. The SKS support team may be reached by email or phone. When contacting us please provide a description of the fault as accurate as possible, the project name, your name and your customer ID.
- Seite 20 SKS-Kinkel Elektronik GmbH Im Industriegebiet 9 56472 Hof/Westerwald Tel.: +49 2661 98088-0 Fax: +49 2661 98088-200 E-Mail: info@sks-kinkel.de Web: www.sks-kinkel.de Support Hotline: +49 2661 98088-112 Versionsnr. 1-0 Support E-Mail: support@sks-kinkel.de Dokumenten Art. Nr. 97027800...
