INBETRIEBNAHME
6.4
Montage
6.4.1
Motion Detector
HINWEIS!
► Die Befestigungsebene für den Stromabnehmer
muss parallel zum EHB-Fahrprofil ausgerichtet
sein.
► Die Befestigungsebene muss so gestaltet sein,
dass eine Anordnung der Stromabnehmer im
Drehpunkt des Fahrwerkes möglich ist.
► Einbaumaß ist der horizontale Abstand zwischen
Schleiffläche und Befestigungsebene am Fahr-
zeug.
► Der Stromabnehmer ist vertikal mittig zur Strom-
schiene auszurichten.

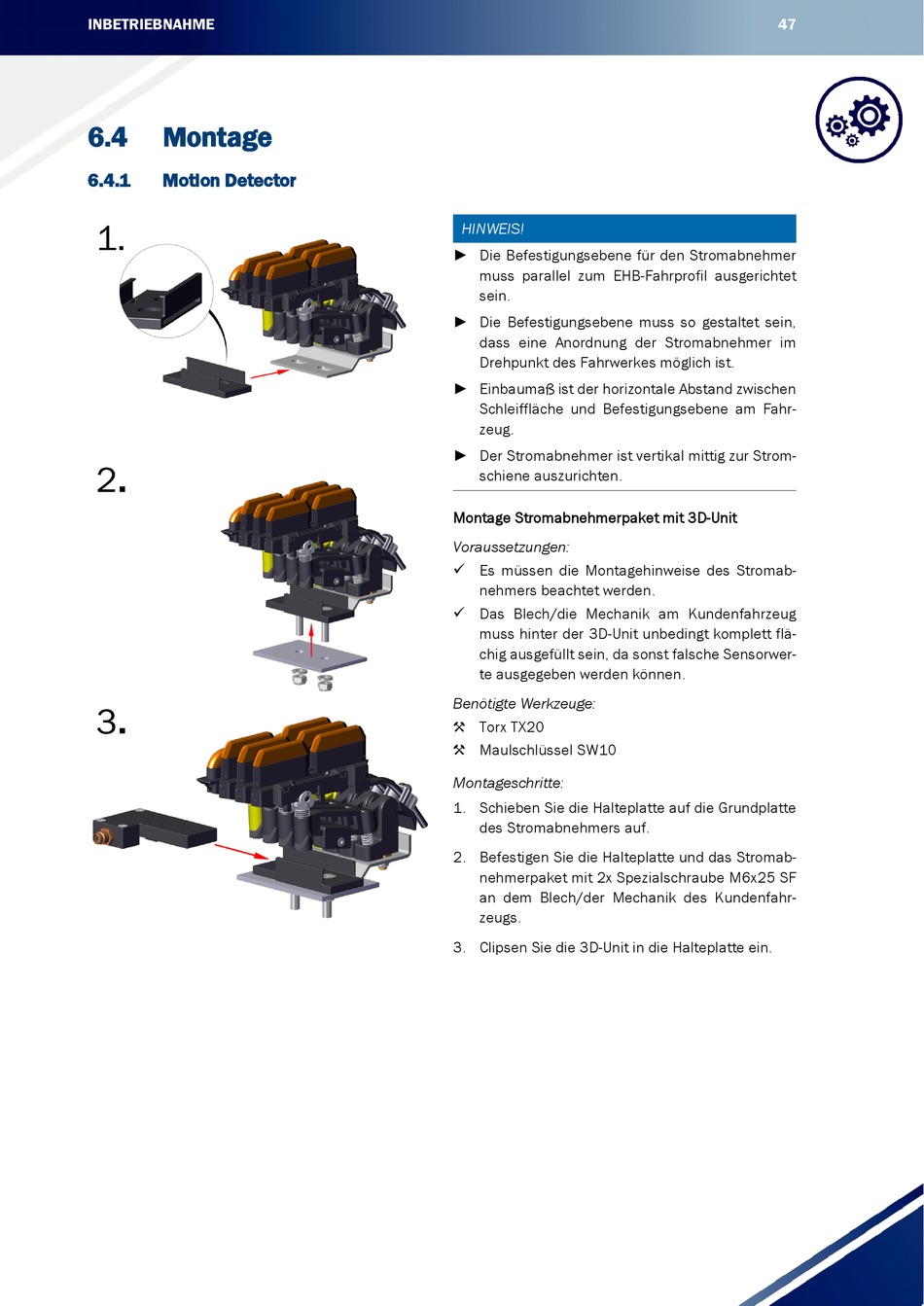

Montage Stromabnehmerpaket mit 3D-Unit
Voraussetzungen:
Es müssen die Montagehinweise des Stromab-
nehmers beachtet werden.
Das Blech/die Mechanik am Kundenfahrzeug
muss hinter der 3D-Unit unbedingt komplett flä-
chig ausgefüllt sein, da sonst falsche Sensorwer-
te ausgegeben werden können.
Benötigte Werkzeuge:
⚒ Torx TX20
⚒ Maulschlüssel SW10
Montageschritte:
1. Schieben Sie die Halteplatte auf die Grundplatte
des Stromabnehmers auf.
2. Befestigen Sie die Halteplatte und das Stromab-
nehmerpaket mit 2x Spezialschraube M6x25 SF
an dem Blech/der Mechanik des Kundenfahr-
zeugs.
3. Clipsen Sie die 3D-Unit in die Halteplatte ein.
47
