6.5 AC-SPANNUNGSMESSUNGEN
WARNUNG: Stromschlagrisiko. Die Messfühlerspitzen sind eventuell nicht lang genug, um die unter
Strom stehenden Teile innerhalb einiger der 240V-Ausgänge für Geräte zu berühren, da die Kontakte tief in die
Ausgänge eingelassen sind. Aus diesem Grund kann eine Messung 0 Volt anzeigen, obwohl eine Spannung am
Ausgang anliegt. Stellen Sie sicher, dass die Fühlerspitzen die Metallkontakte innerhalb des Ausgangs
berühren, bevor Sie annehmen, dass keine Spannung anliegt.
VORSICHT
Messen Sie keine AC-Spannungen, wenn ein Motor im Kreis EIN- oder AUSgeschaltet wird. Es können große
Spannungsspitzen auftreten, die das Messgerät beschädigen können.
Messen Sie keine Spannungen über 600V
Wenn die gemessene Spannung > 60V DC oder 600V AC ist, blinkt das Warnsymbol in der oberen linken Ecke
des Messgeräts.
Messen Sie keine AC-Spannungen, wenn ein Motor im Kreis EIN- oder AUSgeschaltet wird. Es können große
Spannungsspitzen auftreten, die das Messgerät beschädigen können.

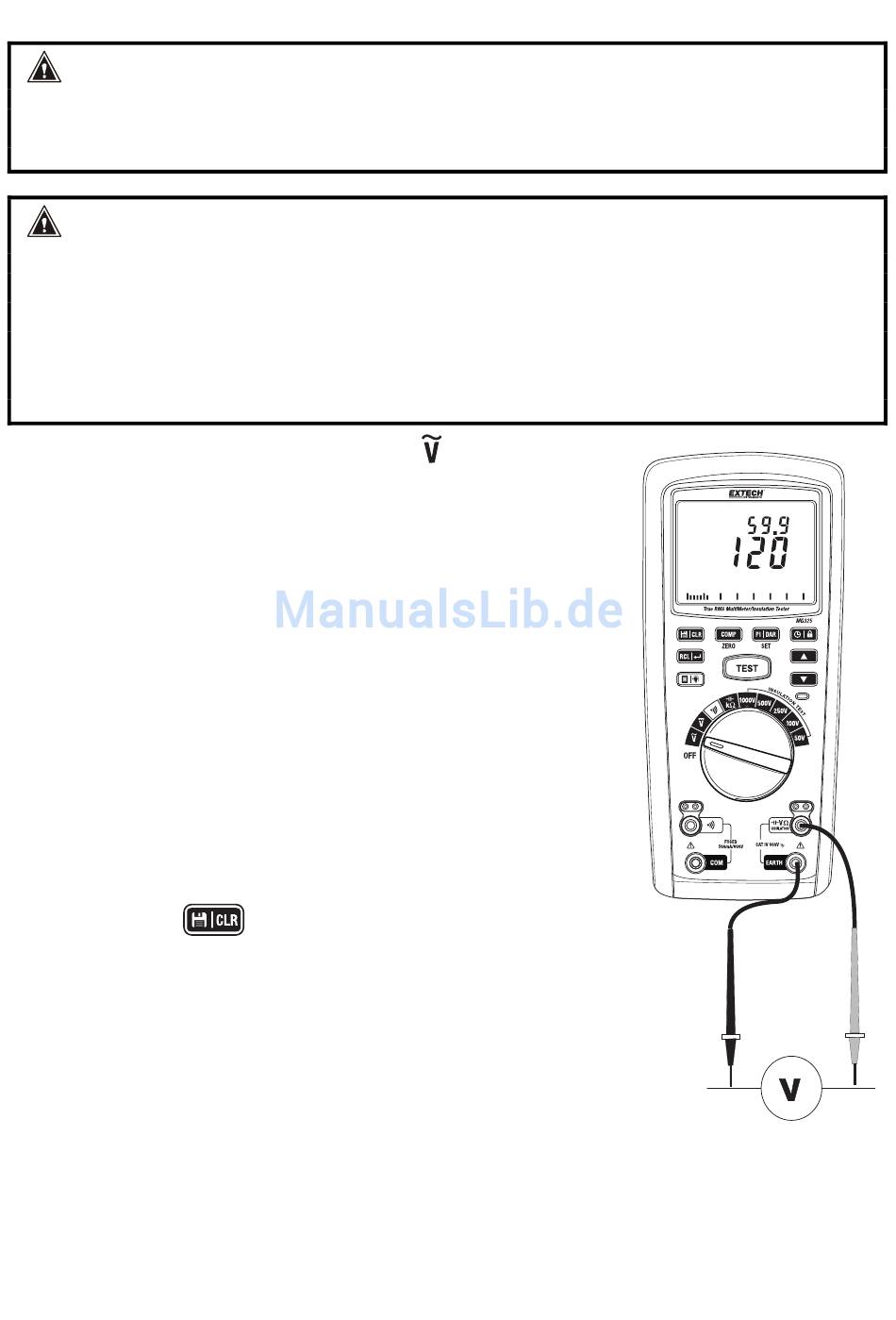

1.
Drehen Sie den Funktionsschalter in die
2.
Stecken Sie den schwarzen Bananenstecker der Prüfleitung in
die negative EARTH-Buchse (6).
Stecken Sie den roten Bananenstecker der Prüfleitung in die
positive V-Buchse (7).
3.
Fahren Sie mit der schwarzen Messfühlerspitze über die
neutrale Seite des Schaltkreises.
Fahren Sie mit der roten Messfühlerspitze über die "heiße"
Seite des Schaltkreises.
4.
Lesen Sie die Spannung auf dem Hauptdisplay und der unteren
Balkenanzeige ab.
5.
Lesen Sie die Frequenz im Nebendisplay ab (oben rechts)
6.
Drücken Sie kurz die Taste H (Hold) , um den angezeigten
Messwert einzufrieren (H-Symbol wird angezeigt) oder
freizugeben (kein H-Symbol wird angezeigt).
7.
Drücken Sie
8.
Bitte beachten Sie, dass die automatische Abschaltfunktion
nach 10-minütiger Inaktivität aktiviert wird. Das Messgerät gibt
vor dem Ausschalten einen Signalton ab.
, um den Messwert zu speichern
-Position.
9
Hz
V
AC
0
100
200
300
400
500
600
700
