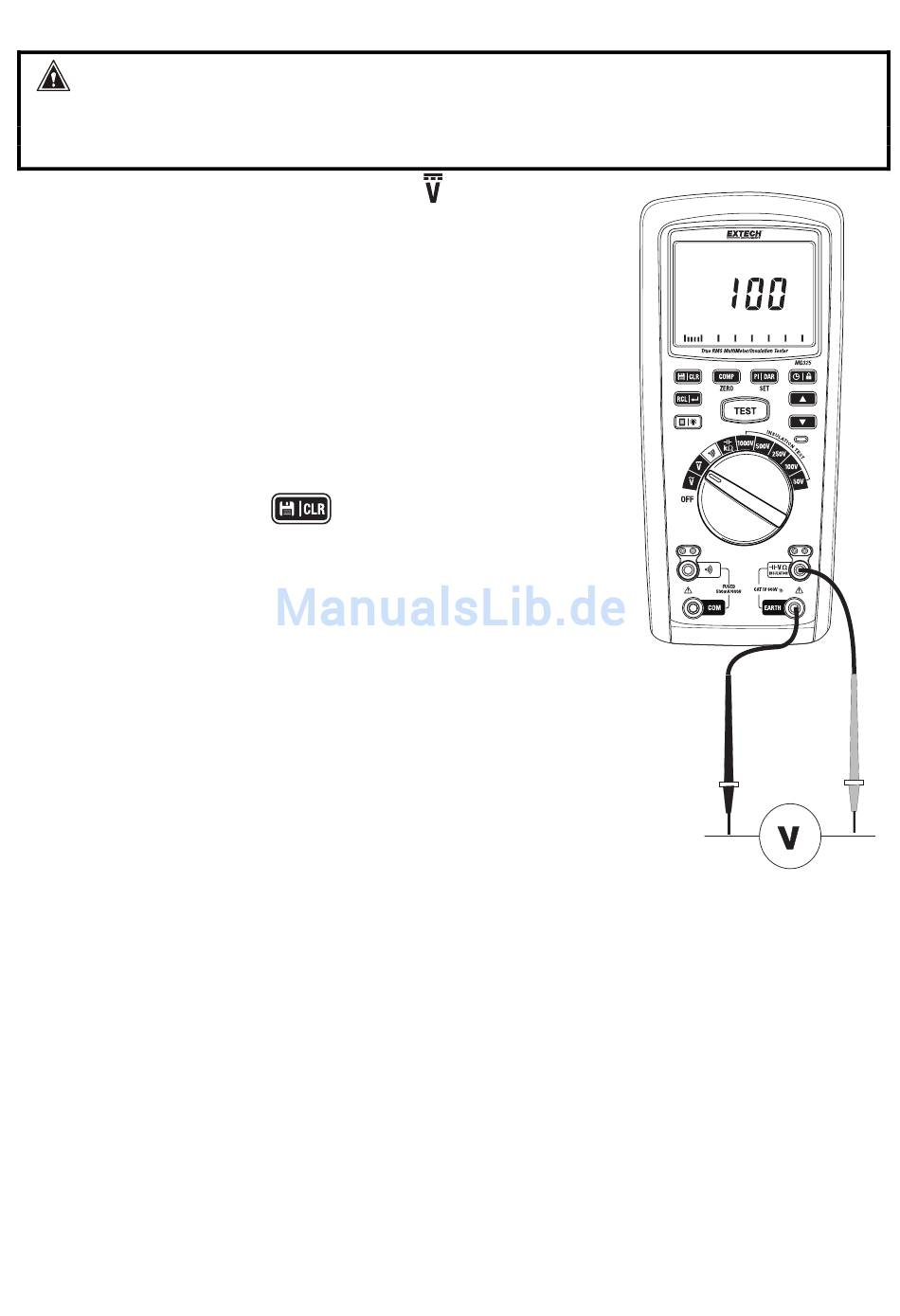

6.4 DC-SPANNUNGSMESSUNGEN
VORSICHT: Wenn die gemessene Spannung > 42V DC oder 600V AC ist, blinkt das Warnsymbol in der
oberen linken Ecke des Messgeräts.
Messen Sie keine DC-Spannungen, wenn ein Motor im Kreis EIN- oder AUSgeschaltet wird. Es können große
Spannungsspitzen auftreten, die das Messgerät beschädigen können.
1.
Drehen Sie den Funktionsschalter in die
2.
Stecken Sie den schwarzen Bananenstecker der Prüfleitung in
die negative MASSE-Buchse (6).
Stecken Sie den roten Bananenstecker der Prüfleitung in die
positive V-Buchse (7).
3.
Fahren Sie mit der schwarzen Messfühlerspitze über die
negative Seite des Schaltkreises.
Fahren Sie mit der roten Messfühlerspitze über die positive
Seite des Schaltkreises.
4.
Lesen Sie die Spannung auf dem Hauptdisplay und der unteren
Balkenanzeige ab.
5.
Drücken Sie die Taste
6.
Drücken Sie kurz die Taste H (Hold) , um den angezeigten
Messwert einzufrieren (H-Symbol wird angezeigt) oder
freizugeben (kein H-Symbol wird angezeigt).
7.
Bitte beachten Sie, dass die automatische Abschaltfunktion
nach 10-minütiger Inaktivität aktiviert wird. Das Messgerät gibt
vor dem Ausschalten einen Signalton ab.
-Position.
, um den Messwert zu speichern.
8
V
DC
0
100
200
300
400
500
600
700
MG325-de-DE_v1.1 3/16
