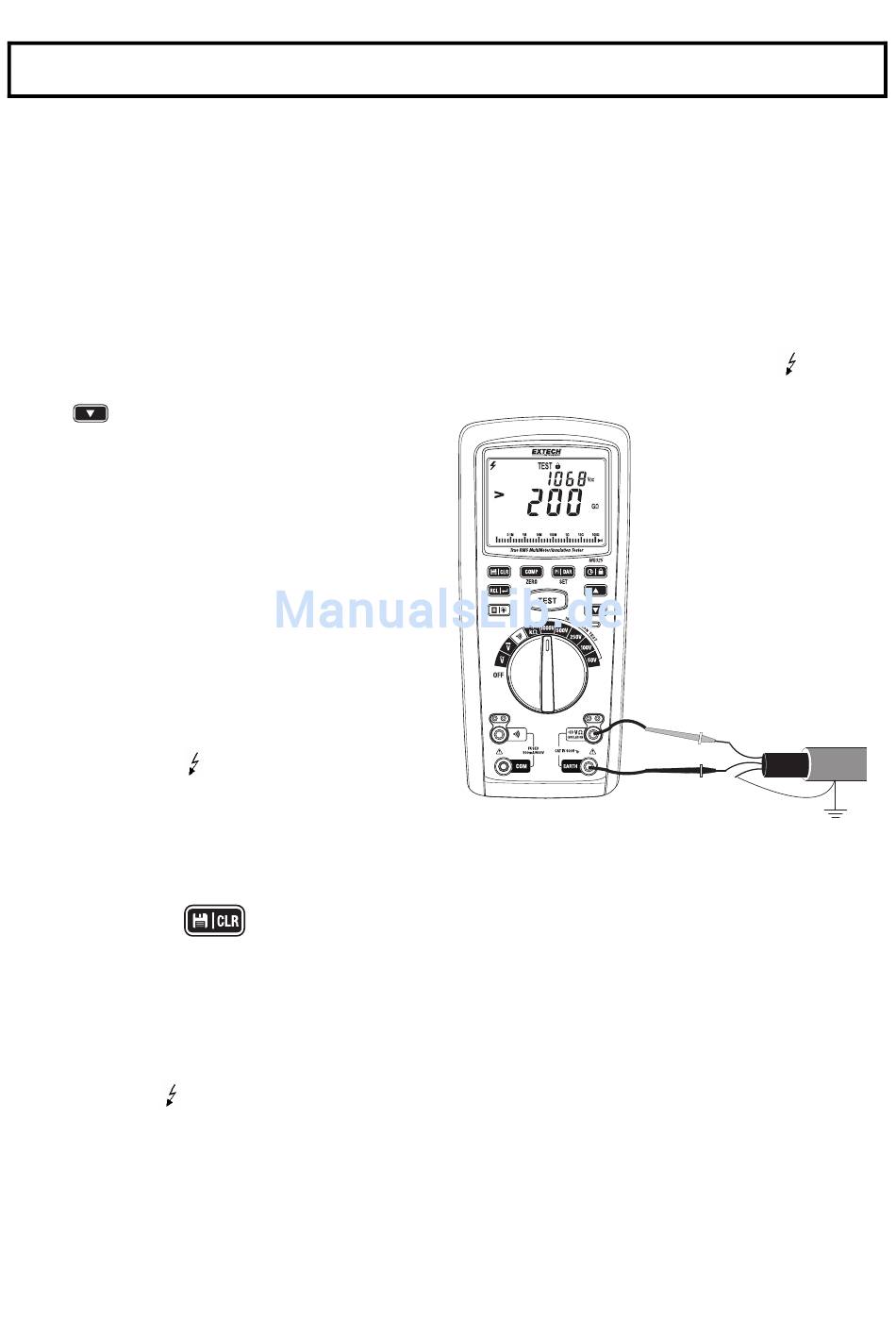

6.9 ISOLATIONSWIDERSTANDSMESSUNGEN
Hinweis: Trennen Sie die zu testende Einheit von sämtlichen Stromquellen und isolieren Sie sie
von Teilen mit Zerstreuungsfähigkeit.
1.
Verbinden Sie die rote Prüfleitung mit der INSULATION (+)-Buchse des Messgeräts (7) und
die schwarze Prüfleitung mit der EARTH (-)-Buchse (6). Verbinden Sie das Messfühlerende
der Prüfleitungen mit dem zu testenden Schaltkreis.
2.
Bringen Sie den Funktionsdrehschalter in eine der Isolationswiderstandsprüfungspositionen
(50V, 100V, 250V, 500V oder 1000V); die ausgewählte Prüfspannung wird auf dem
Nebendisplay angezeigt.
3.
Drücken Sie die Taste TEST auf dem Messgerät (oder auf den Prüfleitungen, wenn Sie die
Prüfleitung mit der Taste TEST verwenden), um die Prüfung zu starten (TEST wird angezeigt).
4.
Die primäre Anzeige und die analoge Balkenanzeige zeigen den Isolationswiderstand in Ω an.
5.
Der Prüfspannungswert (VDC) wird auf dem Nebendisplay angezeigt, das Symbol
und die rote LED auf der Vorderseite beginnt zu leuchten. Drücken Sie während der Prüfung
, um die Prüfspannungsanzeige auf
dem Nebendisplay gegen die Anzeige des
gemessenen Ableitstroms zu tauschen.
6.
Das Messgerät geht standardmäßig in
den Prüfsperrmodus über (das
Sperrsymbol wird angezeigt), deshalb
kann die Prüfung durchgeführt werden,
ohne dass die Taste TEST gehalten
werden muss.
7.
Drücken Sie die Taste TEST, um die
Prüfung anzuhalten.
8.
Am Ende jeder Prüfung wird die
Hochspannung abgeschaltet (das
Alarmsymbol
der gemessene Widerstandswert wird in
der primären Anzeige gehalten und das
Messgerät entlädt schließlich den Rest der Prüfspannung.
9.
Drücken Sie kurz die Taste H (Hold), um den angezeigten Messwert einzufrieren (H-Symbol)
oder freigegeben (kein H-Symbol).
10. Drücken Sie
11. Verwenden Sie den SETUP-Modus, um die Prüfspannung präzise einzustellen, die
Standardprüfzeit einzurichten und einen Komparatorreferenzwert auszuwählen. Siehe den
Abschnitt SETUP-Modus für weitere Informationen.
Hinweis: Wenn der zu testende Schaltkreis unter Strom steht und über ein Spannungspotential
(AC/DC) von über 25V verfügt, führt das Messgerät keine Prüfungen durch (das Display zeigt
">25V" an, das
unter Strom steht oder wenn die Spannung weniger als 25V beträgt, beginnt das Messgerät, eine
Spannung an den zu testenden Schaltkreis anzulegen.
Hinweis: Drehen Sie den Funktionsschalter während der Prüfung nicht in eine andere Testposition.
Bitte warten Sie, bis eine Prüfung abgeschlossen ist und die Prüfleitungen vom zu testenden Gerät
entfernt wurden, bevor Sie den Funktionsschalter bewegen.
und die LED gehen aus),
, um den Messwert zu speichern
-Symbol blinkt und ein Signalton ertönt). Wenn der zu testende Schaltkreis nicht
13
blinkt
MG325-de-DE_v1.1 3/16
