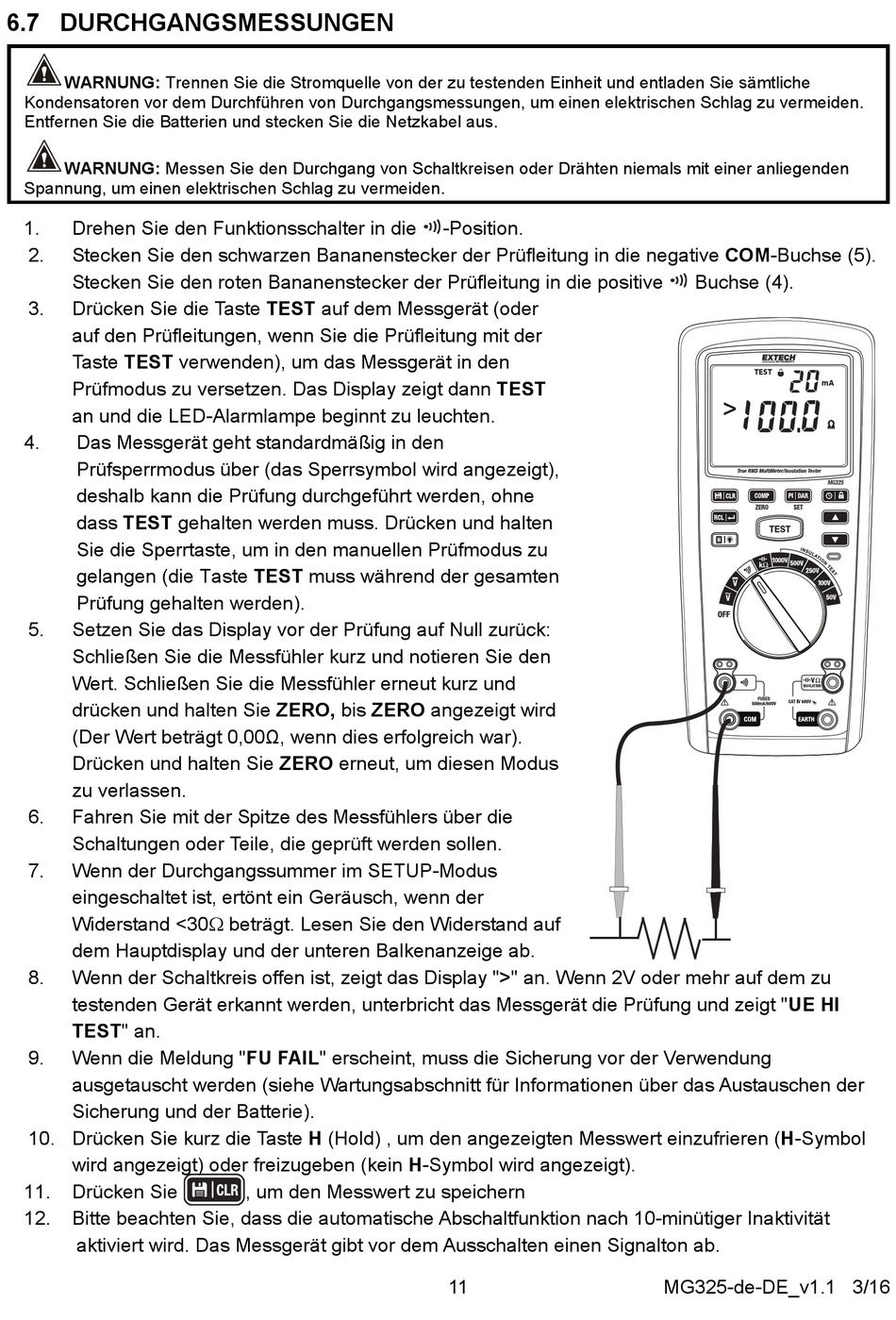

6.7 DURCHGANGSMESSUNGEN
WARNUNG: Trennen Sie die Stromquelle von der zu testenden Einheit und entladen Sie sämtliche
Kondensatoren vor dem Durchführen von Durchgangsmessungen, um einen elektrischen Schlag zu vermeiden.
Entfernen Sie die Batterien und stecken Sie die Netzkabel aus.
WARNUNG: Messen Sie den Durchgang von Schaltkreisen oder Drähten niemals mit einer anliegenden
Spannung, um einen elektrischen Schlag zu vermeiden.
1.
Drehen Sie den Funktionsschalter in die
2.
Stecken Sie den schwarzen Bananenstecker der Prüfleitung in die negative COM-Buchse (5).
Stecken Sie den roten Bananenstecker der Prüfleitung in die positive
3.
Drücken Sie die Taste TEST auf dem Messgerät (oder
auf den Prüfleitungen, wenn Sie die Prüfleitung mit der
Taste TEST verwenden), um das Messgerät in den
Prüfmodus zu versetzen. Das Display zeigt dann TEST
an und die LED-Alarmlampe beginnt zu leuchten.
4.
Das Messgerät geht standardmäßig in den
Prüfsperrmodus über (das Sperrsymbol wird angezeigt),
deshalb kann die Prüfung durchgeführt werden, ohne
dass TEST gehalten werden muss. Drücken und halten
Sie die Sperrtaste, um in den manuellen Prüfmodus zu
gelangen (die Taste TEST muss während der gesamten
Prüfung gehalten werden).
5.
Setzen Sie das Display vor der Prüfung auf Null zurück:
Schließen Sie die Messfühler kurz und notieren Sie den
Wert. Schließen Sie die Messfühler erneut kurz und
drücken und halten Sie ZERO, bis ZERO angezeigt wird
(Der Wert beträgt 0,00Ω, wenn dies erfolgreich war).
Drücken und halten Sie ZERO erneut, um diesen Modus
zu verlassen.
6.
Fahren Sie mit der Spitze des Messfühlers über die
Schaltungen oder Teile, die geprüft werden sollen.
7.
Wenn der Durchgangssummer im SETUP-Modus
eingeschaltet ist, ertönt ein Geräusch, wenn der
Widerstand <30 beträgt. Lesen Sie den Widerstand auf
dem Hauptdisplay und der unteren Balkenanzeige ab.
8.
Wenn der Schaltkreis offen ist, zeigt das Display ">" an. Wenn 2V oder mehr auf dem zu
testenden Gerät erkannt werden, unterbricht das Messgerät die Prüfung und zeigt "UE HI
TEST" an.
9.
Wenn die Meldung "FU FAIL" erscheint, muss die Sicherung vor der Verwendung
ausgetauscht werden (siehe Wartungsabschnitt für Informationen über das Austauschen der
Sicherung und der Batterie).
10. Drücken Sie kurz die Taste H (Hold) , um den angezeigten Messwert einzufrieren (H-Symbol
wird angezeigt) oder freizugeben (kein H-Symbol wird angezeigt).
11.
Drücken Sie
12.
Bitte beachten Sie, dass die automatische Abschaltfunktion nach 10-minütiger Inaktivität
aktiviert wird. Das Messgerät gibt vor dem Ausschalten einen Signalton ab.
, um den Messwert zu speichern
-Position.
11
Buchse (4).
TEST
mA
>
MG325-de-DE_v1.1 3/16
