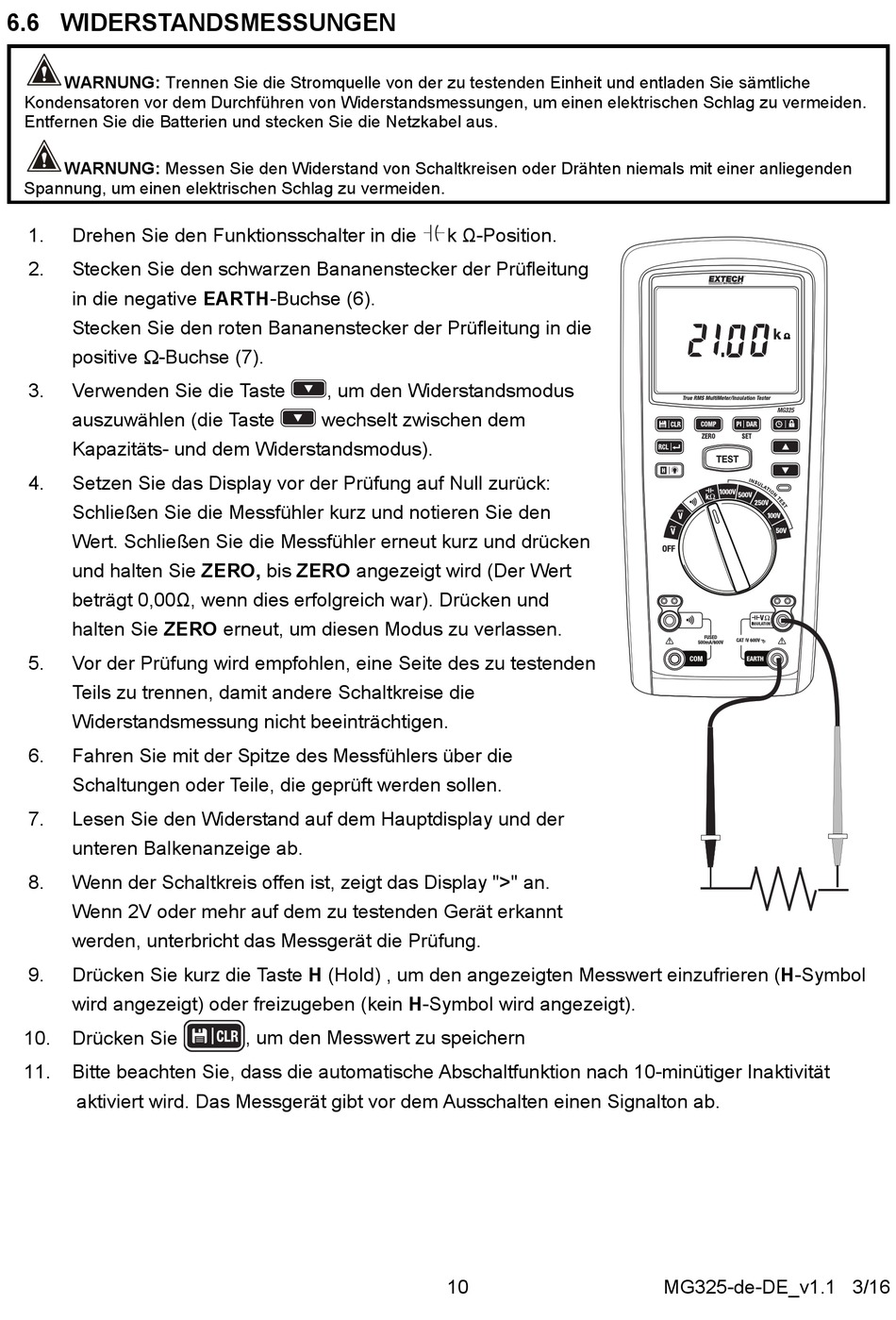

6.6 WIDERSTANDSMESSUNGEN
WARNUNG: Trennen Sie die Stromquelle von der zu testenden Einheit und entladen Sie sämtliche
Kondensatoren vor dem Durchführen von Widerstandsmessungen, um einen elektrischen Schlag zu vermeiden.
Entfernen Sie die Batterien und stecken Sie die Netzkabel aus.
WARNUNG: Messen Sie den Widerstand von Schaltkreisen oder Drähten niemals mit einer anliegenden
Spannung, um einen elektrischen Schlag zu vermeiden.
1.
Drehen Sie den Funktionsschalter in die
2.
Stecken Sie den schwarzen Bananenstecker der Prüfleitung
in die negative EARTH-Buchse (6).
Stecken Sie den roten Bananenstecker der Prüfleitung in die
positive -Buchse (7).
3.
Verwenden Sie die Taste
auszuwählen (die Taste
Kapazitäts- und dem Widerstandsmodus).
4.
Setzen Sie das Display vor der Prüfung auf Null zurück:
Schließen Sie die Messfühler kurz und notieren Sie den
Wert. Schließen Sie die Messfühler erneut kurz und drücken
und halten Sie ZERO, bis ZERO angezeigt wird (Der Wert
beträgt 0,00Ω, wenn dies erfolgreich war). Drücken und
halten Sie ZERO erneut, um diesen Modus zu verlassen.
5.
Vor der Prüfung wird empfohlen, eine Seite des zu testenden
Teils zu trennen, damit andere Schaltkreise die
Widerstandsmessung nicht beeinträchtigen.
6.
Fahren Sie mit der Spitze des Messfühlers über die
Schaltungen oder Teile, die geprüft werden sollen.
7.
Lesen Sie den Widerstand auf dem Hauptdisplay und der
unteren Balkenanzeige ab.
8.
Wenn der Schaltkreis offen ist, zeigt das Display ">" an.
Wenn 2V oder mehr auf dem zu testenden Gerät erkannt
werden, unterbricht das Messgerät die Prüfung.
9.
Drücken Sie kurz die Taste H (Hold) , um den angezeigten Messwert einzufrieren (H-Symbol
wird angezeigt) oder freizugeben (kein H-Symbol wird angezeigt).
10.
Drücken Sie
11.
Bitte beachten Sie, dass die automatische Abschaltfunktion nach 10-minütiger Inaktivität
aktiviert wird. Das Messgerät gibt vor dem Ausschalten einen Signalton ab.
, um den Widerstandsmodus
wechselt zwischen dem
, um den Messwert zu speichern
k Ω-Position.
10
k
MG325-de-DE_v1.1 3/16
