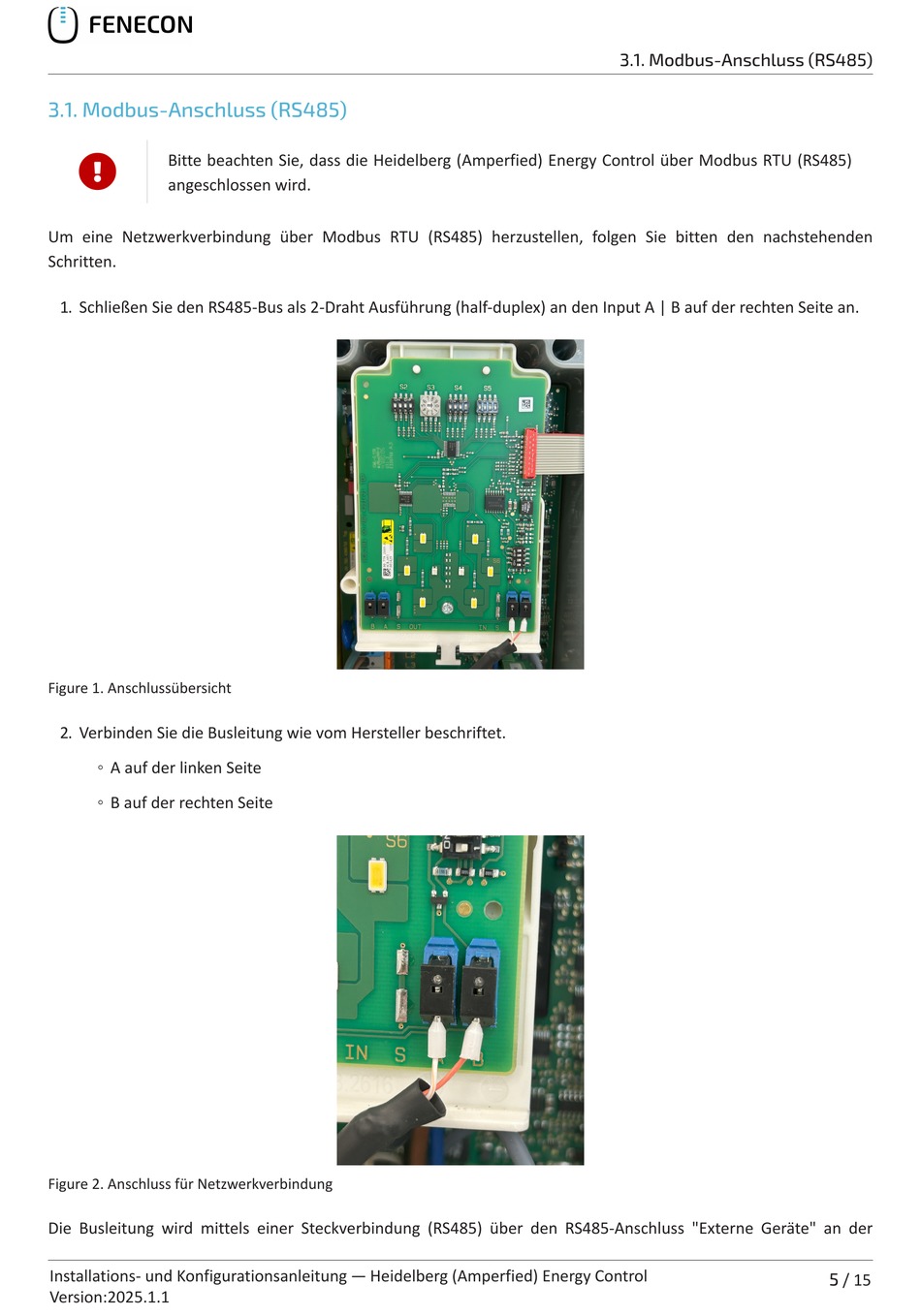

3.1. Modbus-Anschluss (RS485)
Bitte beachten Sie, dass die Heidelberg (Amperfied) Energy Control über Modbus RTU (RS485)
angeschlossen wird.
Um eine Netzwerkverbindung über Modbus RTU (RS485) herzustellen, folgen Sie bitten den nachstehenden
Schritten.
1. Schließen Sie den RS485-Bus als 2-Draht Ausführung (half-duplex) an den Input A | B auf der rechten Seite an.
Figure 1. Anschlussübersicht
2. Verbinden Sie die Busleitung wie vom Hersteller beschriftet.
◦ A auf der linken Seite
◦ B auf der rechten Seite
Figure 2. Anschluss für Netzwerkverbindung
Die Busleitung wird mittels einer Steckverbindung (RS485) über den RS485-Anschluss "Externe Geräte" an der
Installations- und Konfigurationsanleitung — Heidelberg (Amperfied) Energy Control
Version:2025.1.1
3.1. Modbus-Anschluss (RS485)
5 / 15
