RF-EXPLORER/3
Référence numérique 25.4670
ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS
Offset dB : déplace le niveau mesuré de la valeur
réglée (±100 dB).
Exemple : à un endroit dans une pièce, un niveau de
-76 dB est mesuré pour une fréquence donnée. Pour
un Offset de +76 dB, le RF-EXPLORER indique alors
0 dB. Pour des mesures à dʼautres endroits dans la
pièce, la déviation de niveau par rapport à la position
de référence est directement affichée en dB.
Units : Avec la touche ENTER, on peut régler, pour
lʼaxe Y, lʼunité dBm ou dBμV. Dans la visualisation de
spectre, lʼunité sélectionnée est affichée avec "dBm"
ou "dBV" à gauche à côté de lʼaxe Y.
Pour un test simple, modifiez la valeur supérieure
dBm sur -70 dBm. Appuyez sur la touche RETURN
pour revenir à lʼaffichage du spectre. La plage de
niveau affichée est plus petite et ainsi le signal sur lʼaf-
fichage est plus grand, en particulier le bruit de fond.

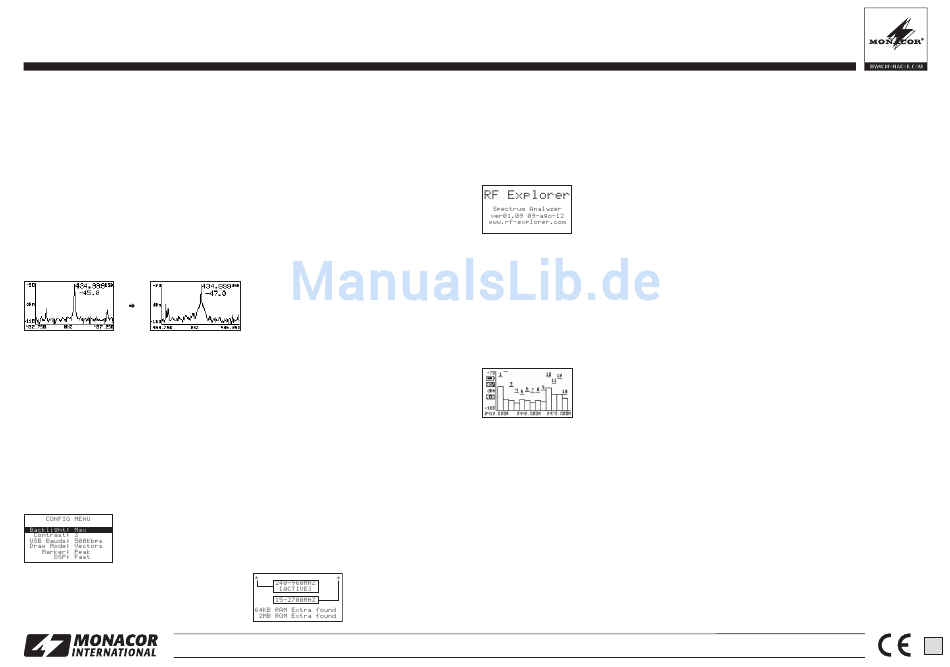

Schéma 11 Valeur dBm supérieure diminuée de 20 dB
Puisque la valeur dBm supérieure est très souvent
modifiée, elle peut être augmentée de 5 dBm avec la
touche ▲ et diminuée de 5 dBm avec la touche ▼
lorsque le spectre est affiché. Ces raccourcis avec les
touches ◀ et ▶ pour modifier la fréquence moyenne,
sont très utiles en temps réel pour les réglages de
configuration car il nʼest pas nécessaire dʼappeler un
menu.
4.4 Menu configuration
Dans le RF-EXPLORER, quelques possibilités de
configuration existent avec lesquelles lʼappareil peut
être réglé sur les souhaits ou types dʼutilisations.
Appuyez sur la touche ENTER jusquʼà ce que le
menu de configuration soit visible sur lʼaffichage.
Schéma 12 Menu de configuration
Dans ce menu, on peut sélectionner les options avec
les touches ▲ et ▼ et les régler par plusieurs pres-
sions sur la touche ENTER.
Backlight : éclairage arrière-plan pour lʼaffichage :
OFF, Low, Med, High, Max. Le RF-EXPLORER offre
®
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
en intérieur et en extérieur une bonne lisibilité même
avec une lumière directe du soleil. Avec un éclairage
dʼarrière-plan faible, lʼaccumulateur est préservé.
Contrast : 10 niveaux de contraste pour lʼaffichage.
USB Bauds : le préréglage est de 500 kbits / s, ce qui
est recommandé. Si lors de la transmission de don-
nées vers le PC, des problèmes surviennent, ce qui
est rare, il faut basculer sur une vitesse plus lente
de 2,4 kbits / s. Cependant, cela nʼest pas recom-
mandé puisque la connexion est très lente. La vitesse
de transmission de données du RF-EXPLORER
doit coïncider avec celle du PC pour obtenir une
connexion correcte.
Draw Mode : avec le réglage "Vectors", on affiche
une courbe de niveau pour la plage de fréquence
scannée, avec le réglage "Fill", des colonnes indivi-
duelles indiquent le niveau.
Marker : placement dʼun repère ▽ pour lire la fré-
quence et le niveau à cet endroit
None : pas de repère
Peak : repère automatique de la fréquence avec le
niveau le plus élevé
Manual : on peut déplacer le repère avec les
touches ◀ et ▶ dans la plage Scan.
DSP : le processeur digital de signal du RF-EXPLO-
RER est doté dʼun sous-programme qui calcule (filtre)
les signaux non souhaités apparaissant lors du traite-
ment de signal (entre autres fréquences image).
Cependant, pour un filtrage efficace, le processus de
mesure est plus lent et les brefs signaux utiles (par
exemple signaux WiFi), ne peuvent pas être détectés
à cause dʼun travail plus important de calcul.
Pour mesurer de brefs signaux utiles, il faut sélec-
tionner le réglage Fast (indiqué par FST dans la
visualisation de spectre) et pour des mesures pré-
cises et sans interférences, il faut sélectionner le
réglage Filter (affichage FIR).
4.5 Menus info
Les deux menus info brièvement affichés lʼun après
lʼautre après lʼallumage peuvent être appelés par plu-
sieurs pressions sur la touche MENU :
Schéma 13 Info branchement
antenne, plage scan,
mémoire
Dans la plage supérieure sʼaffiche la prise à laquelle
lʼantenne pour la plage 240 – 960 MHz est reliée et la
prise pour lʼantenne dans la plage 15 – 2700 MHz. On
peut voir également quelle plage Scan a été sélec-
tionnée (réglable dans le menu fréquence, ligne
"Module"). Dans la partie inférieure, la taille de la
mémoire est indiquée.
Le second menu Info indique, dans la troisième
ligne, la version du firmware :
Schéma 14 Info version Firmware
5 Mode analyseur WiFi
Ce mode permet dʼafficher les 13 canaux WLAN dans
la plage 2,4 GHz. Pour activer le mode, sélectionnez
dans le menu fréquence, ligne "Module", la plage de
fréquence "15 – 2700M" (chapitre 4.2).
Pour activer, appuyez sur la touche MENU jusquʼà
ce que le menu OPERATIONAL MODE (schéma 5)
soit visible. Avec la touche ▼ ou ▲, sélectionnez la
ligne "WiFi Analyzer". Appuyez ensuite sur la touche
ENTER.
Schéma 15 Mode analyseur WiFi
6 Logiciel PC
Vous trouverez sur notre site un logiciel pour
Windows XP/ Vista / Win7/ Win8, avec lequel vous
pouvez utiliser le RF-EXPLORER depuis votre ordi-
nateur. Simultanément, vous obtenez un logiciel
pour des actualisations éventuelles du Firmware
(RF Explorer Firmware Update Loader).
http: //www.monacor.de/en/support /software-updates /
(Attention : "Microsoft
®
.NET Framework v4Client Pro-
file" doit être installé.)
Windows est une marque déposée de Microsoft Corporation aux Etats-Unis et
dans les autres pays.
Licence
Le Firmware contenu dans le RF-EXPLORER est pro-
tégé par le copyright © par Ariel Rocholl, 2010 – 2011.
Copyright
©
by MONACOR INTERNATIONAL. All rights reserved.
RF Explorer PC Client est un logiciel libre de droit
sous GPL v3 ; vous pouvez donc le changer, faire
passer et lʼutiliser en respectant les conditions GPL.
7 Caractéristiques techniques
Affichage : . . . . . . . . . . affichage LCD riche en con -
traste, éclairage arrière-plan,
128 × 64 pixels
Plage de mesure: . . . . 15 – 2700 MHz
Résolution amplitude : 0,5 dBm
Plage dynamique : . . . -120 dBm à 0 dBm
Puissance dʼentrée
absolue maximale
antenne gauche
(240 – 960 MHz): . . . +5 dBm
antenne droite
(15 – 2700 MHz): . . . +30 dBm
Niveau sonore moyen : -115 dBm (typique)
Stabilité et
précision fréquences : ±10 ppm (typique) ≙ 0,001 %
Stabilité et précision
amplitude : . . . . . . . . . ±3 dBm (typique)
Résolution fréquence : 1 kHz
Résolution largeur
de bande (RBW) : . . . . automatique 2,6 – 600 kHz
Branchements
antenne : . . . . . . . . . . SMA, 50 Ω
antennes 50 Ω calibrées cor-
respondantes livrées
Alimentation : . . . . . . . accumulateur lithium poly-
mère, 860 mAh,
durée fonc. 16 h environ,
rechargeable via port USB
Dimensions : . . . . . . . . 71 × 122 × 25 mm
Poids : . . . . . . . . . . . . 200 g
Tout droit de modification réservé.
A-1409.99.03.10.2014
