Bei einem Offset von +76 dB zeigt der RF-EXPLO-
RER dann 0 dB an. Bei Messungen an anderen Stel-
len im Raum wird nun die Pegelabweichung zur Refe-
renzstelle direkt in dB angezeigt.
Units: Mit der Taste ENTER kann für die Y-Achse die
Einheit dBm oder dBμV gewählt werden. In der Spek-
trumdarstellung wird die gewählte Einheit mit „dBm"
oder „dBV" links neben der Y-Achse angezeigt.
Für einen einfachen Test den oberen dBm-Wert auf
-70 dBm ändern. Dann die Taste RETURN drücken,
um zur Spektrumdarstellung zurückzukehren. Der
angezeigte Pegelbereich ist jetzt kleiner und das Sig-
nal auf dem Display dadurch größer, besonders das
Grundrauschen.

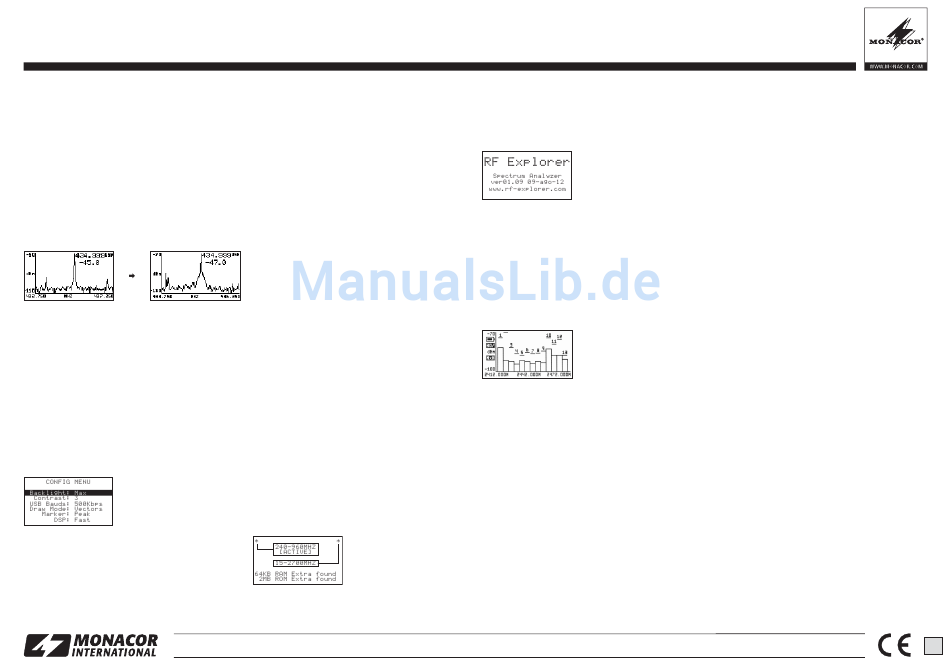

Abb. 11 Oberen dBm-Wert um 20 dB verringert
Da der obere dBm-Wert sehr häufig geändert wird,
kann dieser während der Spektrumdarstellung um
5 dBm mit der Taste ▲ erhöht und mit der Taste ▼ um
5 dBm reduziert werden. Diese Shortcuts, zusammen
mit den Tasten ◀ und ▶ zum Ändern der Mittenfre-
quenz, sind für Konfigurationseinstellungen in Echtzeit
sehr nützlich, da kein Menü aufgerufen werden muss.
4.4 Konfigurationsmenü
Im RF-EXPLORER gibt es einige Konfigurationsmög-
lichkeiten, mit denen das Gerät entsprechend nach
Wunsch oder Anwendung eingestellt werden kann.
Die Taste ENTER so oft drücken, bis das Konfigurati-
onsmenü auf dem Display erscheint.
Abb. 12 Konfigurationsmenü
Die Optionen in diesem Menü lassen sich mit den
Tasten ▲ und ▼ anwählen und durch mehrfaches
Drücken der Taste ENTER einstellen.
Backlight: Hintergrundbeleuchtung für das Display:
OFF, Low, Med, High, Max. Der RF-EXPLORER bie-
tet drinnen und draußen gute Sichtbarkeit, selbst bei
direktem Sonnenlicht. Bei einer geringen Hinter-
grundbeleuchtung wird der Akku geschont.
®
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Contrast: 10 Kontraststufen für das Display stehen
zur Verfügung.
USB Bauds: Die Voreinstellung ist 500 kbit / s, welche
auch empfohlen wird. Wenn es bei der Datenübertra-
gung zum PC Probleme gibt, was selten vorkommt,
auf die langsamere Geschwindigkeit von 2,4 kBit / s
wechseln. Jedoch wird dies nicht empfohlen, da die
Verbindung sehr langsam wird. Die Datenübertra-
gungsgeschwindigkeit des RF-EXPLORERs und des
PCs müssen übereinstimmen, um eine korrekte Ver-
bindung zu erhalten.
Draw Mode: Bei der Einstellung „Vectors" wird eine
Pegelkurve für den gescanten Frequenzbereich an -
gezeigt, bei der Einstellung „Fill" zeigen einzelne Säu-
len den Pegel an.
Marker: Setzen einer Markierung ▽ zum Ablesen von
Frequenz und Pegel an diesem Punkt
None: keine Markierung
Peak: automatische Markierung der Frequenz mit
dem größten Pegel
Manual: Die Markierung lässt sich im Scan-Bereich
mit den Tasten ◀ und ▶ verschieben.
DSP: Der digitale Signalprozessor des RF-EXPLO-
RERs ist mit einem Unterprogramm ausgestattet, das
unerwünschte Signale herausrechnet (filtert), die bei
der Signalverarbeitung entstehen (u. a. Spiegelfre-
quenzen). Bei einer aufwendigen Filterung wird
jedoch durch den hohen Rechenaufwand der Mess-
vorgang langsamer und kurze Nutzsignale (z. B. WiFi-
Signale) können nicht erkannt werden.
Zum Messen von kurzen Nutzsignalen sollte die
Einstellung Fast gewählt werden (wird in der Spek-
trumdarstellung mit FST angezeigt) und für genaue
und störungsarme Messungen die Einstellung Filter
(Anzeige FIR).
4.5 Info-Menüs
Die beiden Info-Menüs, die nach dem Einschalten
nacheinander kurz angezeigt werden, lassen sich auch
durch mehrfaches Drücken der Taste MENU aufrufen:
Abb. 13 Info Antennenanschluss,
Scan-Bereich, Speicher
Im oberen Bereich wird angezeigt, an welche Buchse
die Antenne für den Bereich 240 – 960 MHz ange-
schlossen wird und an welche Buchse die Antenne für
den Bereich 15 – 2700 MHz. Außerdem ist zu sehen,
welcher Scan-Bereich gewählt wurde (einstellbar im
Frequenzmenü, Zeile „Module"). Im unteren Bereich
ist jeweils die Größe der Speicher angegeben.
Das zweite Info-Menü zeigt in der dritten Zeile die
Firmware-Version an:
Abb. 14 Info Firmware-Version
5 WiFi-Analysator-Modus
Dieser Modus dient zur Anzeige der 13 WLAN-
Kanäle im 2,4-GHz-Bereich. Um den Modus einschal-
ten zu können, muss im Frequenzmenü in der Zeile
„Module" der Frequenzbereich „15 – 2700M" gewählt
sein (Kap. 4.2).
Zum Einschalten die Taste MENU so oft drücken,
bis das Menü OPERATIONAL MODE (Abb. 5) er -
scheint. Mit der Taste ▼ oder ▲ die Zeile „WiFi Ana-
lyzer" anwählen. Dann die Taste ENTER drücken.
Abb. 15 WiFi-Analysator-Modus
6 PC Software
Auf unserer Homepage finden Sie eine Software für
Windows XP/ Vista / Win7 / Win8, mit der Sie den RF-
EXPLORER von Ihrem Computer aus bedienen kön-
nen. Gleich zeitig erhalten Sie damit auch eine Soft-
ware für eventuelle Firmware-Aktualisierungen (RF
Explorer Firmware Update Loader).
http: //www.monacor.de/en/support /software-updates /
(Bitte beachten, dass „Microsoft
®
.NET Framework
v4Client Profile" installiert werden muss.)
Windows ist ein registriertes Warenzeichen der Microsoft Corporation in den
USA und anderen Ländern.
Lizenz
Die im RF-EXPLORER enthaltene Firmware ist urhe-
berrechtlich geschützt © durch Ariel Rocholl, 2010 –
2011.
RF Explorer PC Client ist eine freie Software unter
GPL v3, daher können Sie diese entsprechend den
GPL-Bedingungen ändern, weitergeben und benutzen.
Copyright
©
by MONACOR INTERNATIONAL. All rights reserved.
7 Technische Daten
Display: . . . . . . . . . . . . kontrastreiche LCD-Anzeige
mit Hintergrundbeleuchtung,
128 × 64 Pixels
Messbereich: . . . . . . . 15 – 2700 MHz
Amplitudenauflösung: . 0,5 dBm
Dynamikbereich: . . . . . -120 dBm bis 0 dBm
Absolute Maximal-
Eingangsleistung
linke Antenne
(240 – 960 MHz): . . . +5 dBm
rechte Antenne
(15 – 2700 MHz): . . . +30 dBm
Mittlerer Rauschpegel: -115 dBm (typisch)
Frequenzstabilität und
-genauigkeit: . . . . . . . . ±10 ppm (typisch) ≙ 0,001 %
Amplitudenstabilität und
-genauigkeit: . . . . . . . . ±3 dBm (typisch)
Frequenzauflösung: . . 1 kHz
Auflösungsbandbreite
(RBW): . . . . . . . . . . . . automatisch 2,6 – 600 kHz
Antennenanschlüsse: . SMA, 50 Ω
passende kalibrierte 50-Ω-
Antennen im Lieferumfang
Stromversorgung: . . . . Lithium-Polymer-Akku,
860 mAh, Betriebsdauer ca.
16 h, aufladbar über den USB-
Anschluss
Abmessungen:
. . . . . 71 × 122 × 25 mm
Gewicht: . . . . . . . . . . . 200 g
Änderungen vorbehalten.
A-1409.99.03.10.2014
