RF-EXPLORER/3
Numero d'ordine 25.4670
ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS

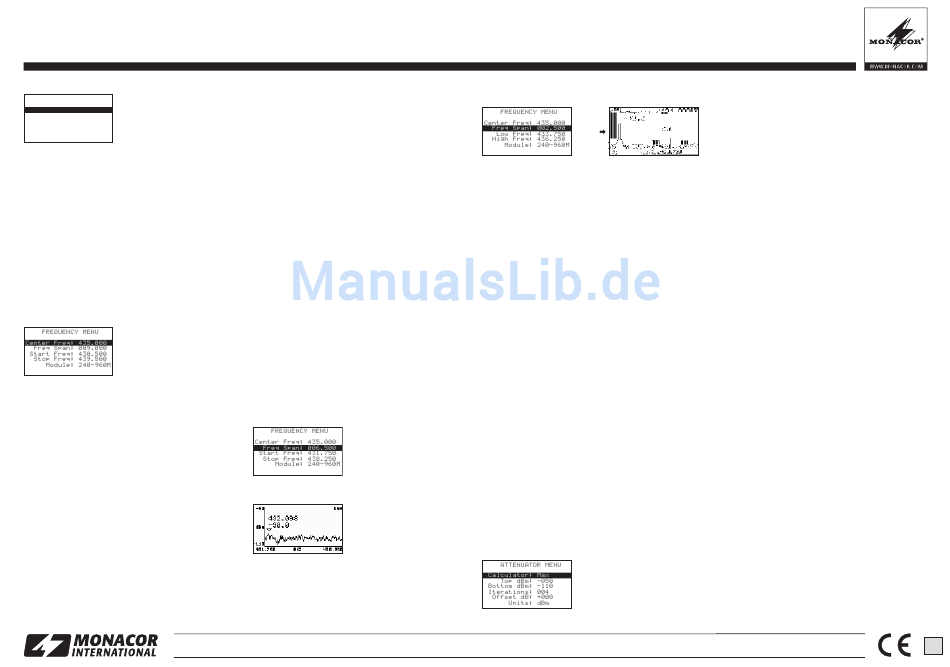

4.1 Menù modo di funzionamento
OPERATIONAL MODE
SPECTRUM Analyzer
RF Generator
WiFi Analyzer
Fig. 5 Menù modo di funziona-
mento
È scelto il modo di funzionamento analizzatore di
spettro, e con il tasto ENTER si può attivare il modo.
Si vede la rappresentazione dello spettro.
Il modo di funzionamento WiFi-Analysator (Cap. 5)
può essere aperto con il tasto ▼ o ▲ e ENTER, se nel
menù delle frequenze, nella riga inferiore "Module" è
scelta la gamma di frequenze "15 – 2700 M" (Cap. 4.2).
Altrimenti si vede il messaggio "THIS FEATURE IS
NOT AVAILABLE IN THE SELECTED MODE". Allora,
con il tasto ENTER, ritornare al menù modo di funzio-
namento.
Il modo "RF Generator" non esiste per questo
modello. Se viene scelto, si vede pure il messaggio
"THIS FEATURE IS NOT ...".
4.2 Menù frequenze
Fig. 6 Menù frequenze
Questo menù, con il quale si possono modificare le
impostazioni delle frequenze, è probabilmente il
menù usato di più.
Se dopo lʼaccensione del RF-EXPLORER e
durante la rappresentazione dello spettro si preme
due volte il tasto MENU, appare il menù delle fre-
quenze. Tuttavia, questa reazione cambia successi-
vamente. Ogni volta che si preme il tasto MENU
durante la rappresentazione dello spettro, appare il
menù chiamato per ultimo. In questo modo si rispar-
mia del tempo dato che non occorre navigare attra-
verso tutti i menù per giungere al punto precedente.
La gamma di frequenze visualizzata nella rappresen-
tazione dello spettro può essere modificata in due
modi differenti:
1. Center Freq e Freq Span
Questa è lʼimpostazione usuale di un analizzatore
di spettro come la conoscono tutti gli esperti. Sʼim-
posta la frequenza centrale (Center Freq) della
banda da analizzare e quindi la larghezza di banda
(Freq Span).
®
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
2. Start Freq e Stop Freq
Questo metodo molto comodo e offerto solo da
pochi analizzatori di spettro. Sʼimposta la fre-
quenza inferiore (Start Freq) e la frequenza supe-
riore (Stop Freq) della banda da analizzare.
Se sʼimpostano Center Freq e Freq Span, cambiano
in corrispondenza Start e Stop Freq e viceversa. Di
solito sʼimposta Center Freq / Freq Span se la fre-
quenza è conosciuta, e Start / Stop Freq per control-
lare una determinata gamma.
Per giungere ad unʼopzione, usare i tasti ▲ e ▼.
Quindi premere il tasto ENTER per poter editare lʼop-
zione. Con il tasto ◀ o ▶ muoversi sul punto da modi-
ficare. Con il tasto ▲ o ▼ impostare il valore deside-
rato e confermare lʼimpostazione con il tasto ENTER
oppure cancellarla con il tasto RETURN.
Nella riga Module scegliere con il tasto ENTER la
gamma di frequenza da analizzare, 240 – 960 MHz o
15 – 2700 MHz. Nel campo 240 – 960 MHz si possono
misurare dei segnali molto piccoli fino a -120 dBm. Nel
campo 15 – 2700 MHz, a causa della vasta gamma di
frequenze e quindi del maggiore rumore di fondo sono
possibili delle misurazioni solo fino a -100 dBm.
Nota: La larghezza di banda può essere impostata fra
0,112 MHz e 100 MHz. La frequenza impostabile più bassa e
più alta dipende dalle impostazioni nelle righe del menù "Freq
Span" e "Module".
Esempio per la modifica della larghezza di banda a
6,5 MHz; la frequenza inferiore e superiore viene
aggiornata automaticamente rispetto a fig. 6:
Fig. 7 Larghezza di banda
6,5 MHz
Con il tasto RETURN chiudere il menù e ritornare alla
rappresentazione dello spettro.
Fig. 8 Rappresentazione dello
spettro con larghezza
di banda 6,5 MHz
La nuova gamma di frequenze è impostata. Come
esempio ulteriore, ripetere la procedura per modifi-
care la larghezza di banda a 2,5 MHz. Per fare ciò
premere nuovamente il tasto MENU: È scelta lʼop-
zione precedente del menù (Freq Span). Cambiare il
valore a 2,5 MHz e confermare con il tasto ENTER.
Quindi premere il tasto RETURN per ritornare alla
rappresentazione dello spettro.
RETURN
Fig. 9 Larghezza di banda modificata a 2,5 MHz
La nuova gamma di frequenze è impostata, ma la
cosa interessante è che ora si può modificare anche
la frequenza centrale senza dovere chiamare nuova-
mente il menù frequenze. In questo caso, durante la
rappresentazione dello spettro premere (più volte) il
tasto ◀ o ▶: Ogni volta, la frequenza centrale viene
ridotta o aumentata di
1
⁄
della larghezza di banda,
8
cioè, nel caso di larghezza di banda di 2,5 MHz, di
0,3125 MHz con la semplice pressione di un tasto.
Questo metodo diretto è particolarmente utile con una
larghezza stretta di banda.
Durante la rappresentazione dello spettro, i valori
misurati e la curva delle misurazioni possono essere
fissati premendo il tasto ENTER. Così è facilitata la
lettura nel caso di valori che cambiano velocemente.
Di fianco allʻasse Y lampeggia la segnalazione HLD.
Per ritornare ai valori attuali, premere nuovamente il
tasto ENTER.
Sullʼasse X sono indicate le frequenze del settore
scan. In alternativa si può indicare la larghezza di
banda (SP), la frequenza centrale (C) e la banda pas-
sante di risoluzione (RBW). Per cambiare, premere il
tasto RETURN. Se a questo punto si preme (ripetuta-
mente) il tasto ◀ o ▶, non cambia la frequenza cen-
trale bensì la larghezza di banda. In questo modo è
possibile variare velocemente anche la larghezza di
banda senza dover aprire il menù.
4.3 Menù attenuazione
Con questo menù è possibile modificare sullʼasse Y la
rappresentazione del livello. Per chiamare il menù,
premere il tasto MENU tante volte finché sul display
appare il menù.
Fig. 10 Menù attenuazione
Questo menù ha alcune opzioni interessanti:
Copyright
©
by MONACOR INTERNATIONAL. All rights reserved.
Calculator: Offre cinque modi per la visualizzazione
del livello. Per cambiare il modo premere il tasto
ENTER.
Max: Si utilizzano i valori di picco delle ultime scan-
sioni della banda di frequenze (vedi opzioni del
menù in basso), in questo caso i valori di picco delle
ultime 4 scansioni. Si tratta del modo standard con
il quale si possono scoprire dei segnali RF che
cambiano velocemente oppure con il quale, in caso
difficili, si può stabilire lʼoccupazione dei cavi.
(Nella rappresentazione dello spettro, il modo
scelto è indicato a sinistra dellʻasse Y, in questo
modo con MAx.)
Average: Viene calcolato la media aritmetica
durante le ultime scansioni. Questo modo è parti-
colarmente adatto per stabilire la media del rumore
di base e per visualizzare i segnali con frequenza
e ampiezza costante (continuous wave).
(Nella rappresentazione dello spettro, questo
modo è indicato con AVG.)
Overwrt: I valori più alti del livello sovrascrivono i
valori più bassi finché non si preme il tasto
RETURN oppure finché la frequenza centrale non
viene modificata con il tasto ◀ o ▶.
(Questo modo è indicato con OWR.)
Max Hold: Rappresentazione contemporanea dei
livelli attuali e dei livelli massimi.
(Questo modo è indicato con MxH.)
Normal: Nessun calcolo, visualizzazione attuale
dei livelli.
(Questo modo è indicato con nOR.)
Top / Bottom dBm: Qui sʼimposta la gamma delle
misurazioni del livello, "Top dBm" per il valore di
misura superiore dellʼasse Y e "Bottom dBm" per il
valore inferiore. La differenza fra i due valori non può
essere inferiore a 10 dBm.
Iterations: Indica il numero delle scansioni per calco-
lare i valori di picco (Calculator: Max) o i valori medi
(Calculator: Average), impostabili fra 1 e 28. Più è alto
il valore delle scansioni, più esatto è il calcolo, ma più
lenta è la rappresentazione.
Offset dB: Sposta il livello misurato secondo il valore
impostato (±100 dB).
Esempio: In un punto della sala, con una frequenza
determinata si misura un livello di -76 dB. Con un off-
set di +76 dB, il RF-EXPLORER indicherà 0 dB. Per le
misure in altri punti della sala, la deviazione del livello
rispetto al punto di riferimento sarà indicata in dB.
A-1409.99.03.10.2014
11
