Analizzatore di spettro RF
Vi preghiamo di leggere attentamente le presenti
istruzioni prima della messa in funzione e di conser-
varle per un uso futuro.
1 Avvertenze di sicurezza
Lʼapparecchio è conforme a tutte le direttive rilevanti
dellʼUE e pertanto porta la sigla .
G
Usare lʼapparecchio solo allʼinterno di locali e pro-
teggerlo dallʼacqua gocciolante e dagli spruzzi dʼac-
qua, da alta umidità dellʼaria e dal calore (tempera-
tura dʼimpiego ammessa 0 – 40 °C).
G
Per la pulizia usare solo un panno morbido,
asciutto; non impiegare in nessun caso acqua o
prodotti chimici.
G
Nel caso dʼuso improprio, dʼimpiego scorretto o di
riparazione non a regola dʼarte dellʼapparecchio,
non si assume nessuna responsabilità per eventuali
danni consequenziali a persone o a cose e non si
assume nessuna garanzia per lʼapparecchio.
2 Descrizione
Il RF-EXPLORER è stato costruito per un uso sem-
plice e intuitivo. Non occorre studiare vaste istruzioni
dʼuso per poter sfruttare le molteplici funzioni sofisti-
cate. La maggiore parte dellʼanalizzatore complesso
di spettro è semplificato dal firmware. Per esempio,
non occorre impostare ogni volta la larghezza di
banda della risoluzione (RBW) quando si sceglie
unʼaltra rappresentazione della larghezza di banda.
Non è nemmeno necessario sapere che cosa è RBW.
Fig. 1 Collegamento e elementi di comando
1 Antenna per le frequenze 240 – 960 MHz
2 Interruttore on/off
3 Antenna per le frequenze 15 – 2700 MHz
4 Display
5 Tastiera
6 Contatto Mini-USB per ricaricare la batteria ricarica-
bile (portare lʼinterruttore on / off in posizione ON) e
per il comando tramite un PC
3 Modo analizzatore di spettro
Ricaricare la batteria
Dopo lʼaccensione del RF-EXPLORER, sul display si
vedono brevemente uno dopo lʼaltro due menù con
informazioni:
Fig. 2 Menù informazioni
Quindi si avvia automaticamente il modo analizzatore
di spettro:
Fig. 3 Rappresentazione dello
spettro
Sul display esiste un asse X e un asse Y:
X per la frequenza in MHz e Y per la potenza in dBm.
In fig. 3, il campo delle frequenze va da 430,5 MHz
fino a 439,5 MHz e lʼampiezza (gamma dinamica) da
-50 dBm fino a -110 dBm.
Le impostazioni della configurazione come la refe-
renza dellʼampiezza e la rappresentazione della lar-
ghezza di banda delle frequenze sono mantenute fra
le misurazioni. Nella rappresentazione si vede un pic-
colo segno ▽ che indica lʼampiezza di picco nella rap-
presentazione della larghezza attuale di banda. Il
primo valore indica la frequenza in questo punto, e il
secondo valore indica lʼampiezza.
Il display indica anche un simbolo per il contatto
USB (nel caso di collegamento con un PC) oppure un
simbolo di batteria (se lʼinterruttore on / off è su
ON). Per ricaricare la batteria interna, collegare il
RF-EXPLORER con una presa USB e portare lʼinter-
ruttore on / off in posizione ON. Allora appaiono alter-
nativamente i simboli USB e batteria.
4 Menù
Il comando avviene tramite alcuni menù che si pos-
sono chiamare uno dopo lʼaltro con il tasto MENU.
Con il tasto RETURN si può ritornare da ogni menù
alla rappresentazione dello spettro.
MENU
OPERATIONAL MODE
SPECTRUM Analyzer
RF Generator
WiFi Analyzer
MENU
MENU
MENU
MENU
MENU
MENU

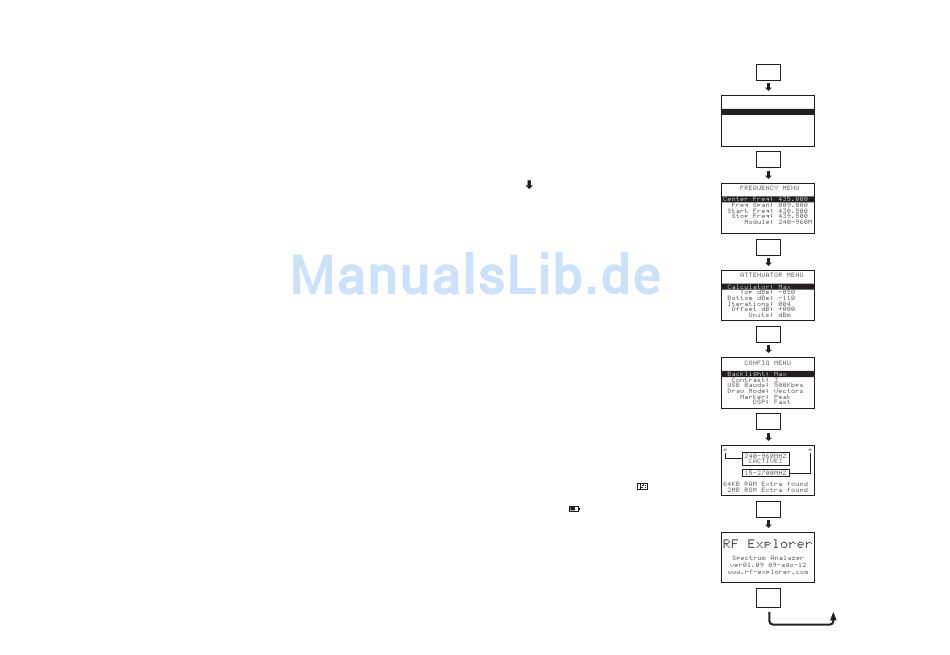

Fig. 4 Struttura del menù
