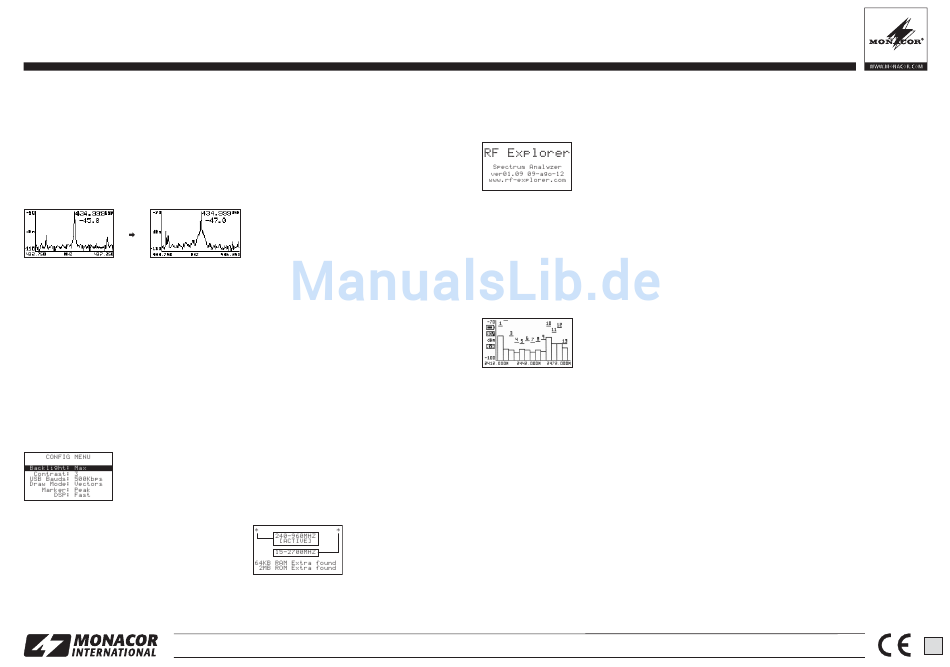

RF-EXPLORER/3
Numero d'ordine 25.4670
ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS
Units: Con il tasto ENTER, per lʼasse Y si può sce-
gliere lʼunità dBm o dBμV. Nella rappresentazione
dello spettro, lʼunità scelta è indicata con "dBm" o
"dBV" a sinistra dellʼasse Y.
Per un test semplice portare il valore dBm superiore a
-70 dBm. Quindi premere il tasto RETURN per ritor-
nare alla rappresentazione dello spettro. La gamma
del livello visualizzata ora è più piccola e il segnale sul
display di conseguenza è più grande, specialmente il
rumore di base.
Fig. 11 Valore dBm superiore ridotto di 20 dB
Dato che il valore dBm superiore viene modificato
molto spesso, durante la rappresentazione dello spet-
tro è possibile aumentarlo di 5 dBm con il tasto ▲ e
ridurlo di 5 dBm con il tasto ▼. Questi shortcut,
insieme ai tasti ◀ e ▶ per modificare la frequenza
centrale sono molto utili per le impostazioni della con-
figurazione in tempo reale, visto che non si deve chia-
mare nessun menù.
4.4 Menù configurazione
Nel RF-EXPLORER esistono alcune possibilità di
configurazione con le quali è possibile impostare
lʻapparecchio secondo desiderio o secondo lʼapplica-
zione. Premere il tasto ENTER tante volte finché sul
display appare il menù configurazione.
Fig. 12 Menù configurazione
Le opzioni di questo menù si possono scegliere con i
tasti ▲ e ▼ e si impostano con una pressione ripetuta
del tasto ENTER.
Backlight: Retroilluminazione del display: OFF, Low,
Med, High, Max. Il RF-EXPLORER offre allʼinterno
come allʼesterno una buona visibilità anche con la
luce diretta del sole. Con una retroilluminazione
ridotta si risparmia la batteria ricaricabile.
Contrast: Sono disponibili 10 livelli di contrasto per il
display.
®
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
USB Bauds: La preimpostazione è di 500 kbit / s,
valore da consigliare. Se ci sono dei problemi durante
la trasmissione dei dati verso il PC, cosa che succede
raramente, passare alla velocità minore di 2,4 kBit / s.
Tuttavia ciò non è consigliabile perché il collegamento
diventa molto lento. La velocità di trasmissione dati
del RF-EXPLORERs e del PC devono corrispondere
per ottenere un collegamento corretto.
Draw Mode: Con lʼimpostazione "Vectors" viene
visualizzata un curva del livello per tutta la gamma
scansionata delle frequenze, con lʼimpostazione "Fill",
le colonne singole indicano il livello.
Marker: Per posizionare un segno ▽ per leggere la
frequenza e il livello in questo punto
None: nessun segno
Peak: posizionamento automatico del segno per la
frequenza con il livello maggiore
Manual: Nella gamma delle scansioni, il segno
può essere spostato con i tasti ◀ e ▶.
DSP: Il processore digitale dei segnali del RF-
EXPLORER è equipaggiato con un sottoprogramma
che filtra i segnali non desiderati, che si creano
durante lʼelaborazione dei segnali (fra gli altri, fre-
quenze dʼimmagine). Con un vasto filtraggio, in
seguito ai molti calcoli, la misurazione diventa più
lenta e brevi segnali utili (p. es. segnali WiFi) non pos-
sono essere riconosciuti.
Per misurare brevi segnali utili, si dovrebbe sce-
gliere lʼimpostazione Fast (indicata con FST nella rap-
presentazione dello spettro) e per delle misure pre-
cise e con poche interferenze lʻimpostazione Filter
(indicazione FIR).
4.5 Menù delle informazioni
I due menù delle informazioni che sono visualizzati
brevemente, uno dopo lʼaltro, dopo lʼaccensione, pos-
sono essere aperti anche con una pressione ripetuta
del tasto MENU:
Fig. 13 Info collegamento
antenne, gamma delle
scansioni, memoria
Nella zona superiore si vede a quale presa si collega
lʼantenna per la gamma 240 – 960 MHz e a quale
presa lʼantenna per la gamma 15 – 2700 MHz. Inoltre
si vede quale gamma è stata scelta per le scansioni
(impostabile nel menu frequenza, riga "Module").
Nella zona inferiore è indicata la relativa dimensione
della memoria.
Il secondo menù delle informazioni indica nella
terza riga la versione del firmware:
Fig. 14 Info Versione del firmware
5 Modo analizzatore WiFi
Questo modo serve per visualizzare i 13 canali WLAN
nella gamma 2,4 GHz. Per potere attivare il modo, nel
menù frequenze, nella riga "Module" deve esser scelta
la gamma di frequenze "15 – 2700M" (Cap. 4.2).
Per attivare il modo, premere il tasto MENU tante
volte finché appare il menù OPERATIONAL MODE
(fig. 5). Con il tasto ▼ o ▲ scegliere la riga "WiFi Ana-
lyzer". Quindi premere il tasto ENTER.
Fig. 15 Modo analizzatore WiFi
6 Software per il PC
Alla nostra homepage trovate un software per Win-
dows XP/ Vista / Win7/ Win8, con i quale comandare il
RF-EXPLORER dal vostro computer. Nello stesso
tempo ricevete anche un software per eventuali
aggiornamenti del firmware (RF Explorer Firmware
Update Loader).
http: //www.monacor.de/en/support /software-updates /
(Da notare che deve essere installato "Microsoft
Framework v4Client Profile".)
Windows è un marchio registrato della Microsoft Corporation negli USA e in altri
paesi.
Licenza
Il firmware contenuto nel RF-EXPLORER è protetto
dai diritti dʼautore © tramite Ariel Rocholl, 2010 – 2011.
RF Explorer PC Client è un software libero secondo
GPL v3, perciò lo potete modificare, inoltrare a altri e
usare secondo le condizioni GPL.
Copyright
©
by MONACOR INTERNATIONAL. All rights reserved.
7 Dati tecnici
Display: . . . . . . . . . . . . a LCD con alto contrasto,
con retroilluminazione,
128 × 64 pixel
Campo di misura: . . . . 15 – 2700 MHz
Risoluzione
dellʼampiezza: . . . . . . . 0,5 dBm
Gamma dinamica: . . . -120 dBm a 0 dBm
Potenza max. assoluta
allʼingresso
antenna sinistra
(240 – 960 MHz): . . . +5 dBm
antenna destra
(15 – 2700 MHz): . . . +30 dBm
Livello medi di rumore: -115 dBm (tipico)
Stabilità e precisione
della frequenza: . . . . . ±10 ppm (tipico) ≙ 0,001 %
Stabilità e precisione
dellʼampiezza: . . . . . . . ±3 dBm (tipico)
Risoluzione della
frequenza: . . . . . . . . . 1 kHz
Larghezza di banda della
risoluzione di (RBW): . automatico 2,6 – 600 kHz
Contatti antenne: . . . . SMA, 50 Ω
antenne adatte calibrate di
50 Ω in dotazione
Alimentazione: . . . . . . batteria ricaricabile ai poli-
meri di litio, 860 mAh, durata
ca. 16 h, ricaricabile tramite
contatto USB
Dimensioni: . . . . . . . . 71 × 122 × 25 mm
®
.NET
Peso: . . . . . . . . . . . . . 200 g
Con riserva di modifiche tecniche.
A-1409.99.03.10.2014
