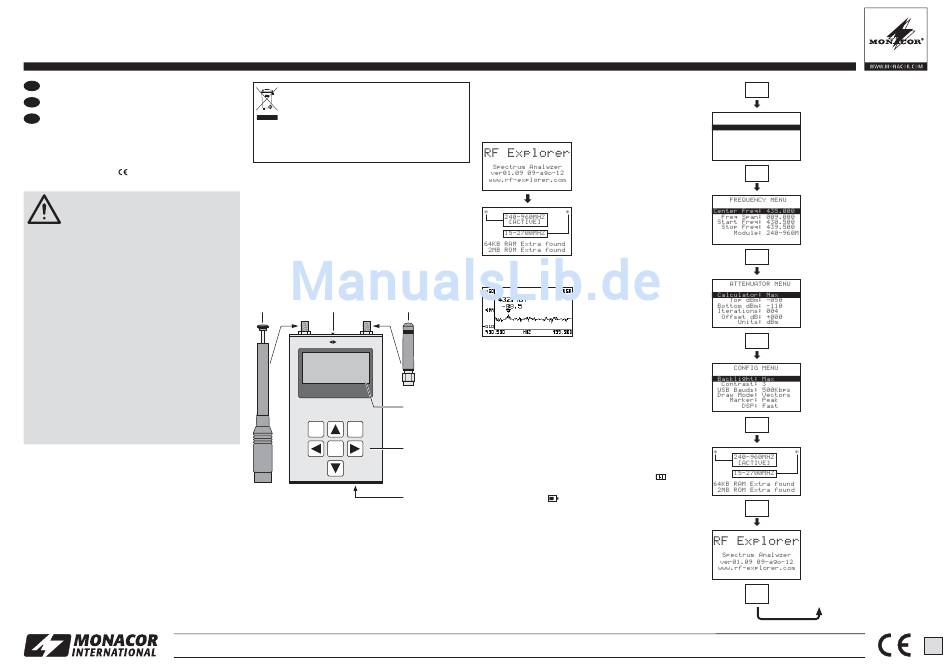

Monacor RF-EXPLORER/3 Anleitung

RF-EXPLORER/3
Bestellnummer 25.4670
ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS
HF-Spektrum-Analysator
D
Bitte lesen Sie diese Anleitung vor dem Betrieb
A
gründlich durch und heben Sie sie für ein spä-
CH
teres Nachlesen auf.
1 Hinweise für den sicheren Gebrauch
Das Gerät entspricht allen relevanten Richtlinien der
EU und ist deshalb mit gekennzeichnet.
Vorsicht bei hoher EM-Einstrahlung
Mit dem RF-EXPLORER können sehr
kleine Signale bis -120 dBm gemessen
werden. Darum sind die Antenneneingänge sehr
empfindlich und können durch eine zu hohe Ein-
strahlung auch bei ausgeschaltetem Gerät be -
schädigt werden. Der maximale Eingangspegel von
+5 dBm darf nicht überschritten werden. Dieser
ergibt sich z. B. bei einem Abstand von ca. 1 m zu
einem Mikrowellenherd oder von ca. 10 cm zu einem
Mobiltelefon.
Es müssen auch unbedingt statischen Entladen
über die Antennen vermieden werden. Fassen Sie
z. B. das Metallgehäuse mit einer Hand fest an,
bevor Sie mit der anderen Hand eine Antenne auf-
stecken oder berühren.
– Zur Lagerung oder zum Transport das Gerät in
einer Metallbox aufbewahren und / oder die Anten-
nen abnehmen.
– In Bereichen mit sehr hoher HF-Strahlung je einen
SMA-Stecker mit einem 50-Ω-Abschluss wider -
stand auf die Antennenbuchsen stecken.
G
Verwenden Sie das Gerät nur im Innenbereich und
schützen Sie es vor Tropf- und Spritzwasser, hoher
Luftfeuchtigkeit und Hitze (zulässiger Einsatztem-
peraturbereich 0 – 40 °C).
G
Verwenden Sie für die Reinigung nur ein trockenes,
weiches Tuch, auf keinen Fall Wasser oder Chemi-
kalien.
G
Wird das Gerät zweckentfremdet, nicht richtig
bedient oder nicht fachgerecht repariert, kann keine
Haftung für daraus resultierende Sach- oder Perso-
nenschäden und keine Garantie für das Gerät über-
nommen werden.
®
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Soll das Gerät endgültig aus dem Betrieb
genommen werden, übergeben Sie es zur
umweltgerechten Entsorgung einem örtli-
chen Recyclingbetrieb.
Defekte Akkus dürfen nicht in den Hausmüll gewor-
fen werden. Geben Sie sie nur in den Sondermüll
(z. B. Sammelbehälter bei Ihrem Fachhändler).

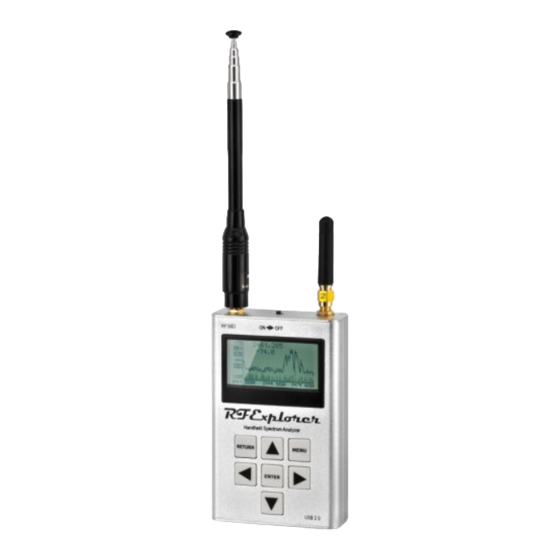

2 Übersicht
Der RF-EXPLORER ist für eine einfache und intuitive
Benutzung konstruiert. Es muss keine umfangreiche
Bedienungsanleitung durchgearbeitet werden, um die
hochentwickelte Funktionsvielfalt nutzen zu können.
Der größte Teil des komplexen Spektrum-Analysators
wird durch die Firmware vereinfacht. Zum Beispiel
müssen Sie nicht jedes Mal die Auflösungsbandbreite
(RBW) einstellen, wenn eine andere Frequenz-Dar-
stellungsbandbreite gewählt wird. Sie müssen nicht
einmal wissen, was RBW ist.
1 2 3
RF 50Ω ON OFF
4
RF Explorer
Handheld Spectrum Analyser
RETURN MENU
5
ENTER
USB 2.0
6
Abb. 1 Anschlüsse und Bedienelemente
1 Antenne für den Bereich 240 – 960 MHz
2 Ein-/Ausschalter
3 Antenne für den Bereich 15 – 2700 MHz
4 Display
5 Tastatur
6 Mini-USB-Anschluss zum Aufladen des Akkus (dazu
den Ein-/Ausschalter in die Position ON stellen) und
zur Bedienung über einen PC
3 Spektrum-Analysator-Modus
Akku aufladen
Nach dem Einschalten des RF-EXPLORERs erschei-
nen auf dem Display nacheinander kurz zwei Menüs
mit Informationen:
Abb. 2 Info-Menüs
Dann startet automatisch der Spektrum-Analysator-
Modus:
Abb. 3 Spektrumdarstellung
Auf dem Display gibt es eine X- und eine Y-Achse:
X für die Frequenz in MHz und Y für die Leistung in
dBm. In der Abb. 3 reicht der Frequenzbereich von
430,5 MHz bis 439,5 MHz und die Amplitude (Dyna-
mikbereich) von -50 dBm bis -110 dBm.
Konfigurationseinstellungen wie Amplitudenreferenz
und Frequenz-Darstellungsbandbreite werden zwi-
schen den Messungen beibehalten. In der Darstellung
ist eine kleine Markierung ▽ zu sehen. Diese zeigt die
Spitzenamplitude in der aktuellen Frequenz-Darstel-
lungsbandbreite. Der erste Wert gibt die Frequenz an
diesem Punkt an und der zweite Wert die Amplitude.
Das Display zeigt ebenfalls ein Symbol
USB-Anschluss (bei Anschluss an einen PC ) oder ein
Batteriesymbol (wenn der Ein- / Ausschalter auf
ON steht). Zum Aufladen des internen Akkus den
RF-EXPLORER an eine USB-Buchse anschließen
und den Ein- /Ausschalter in die Position ON stellen.
Das USB- und das Batteriesymbol er scheinen dann
abwechselnd.
4 Menüs
Die Bedienung erfolgt über mehrere Menüs, die nach-
einander mit der Taste MENU aufgerufen werden. Mit
der Taste RETURN kann von jedem Menü aus zurück
auf die Spektrumdarstellung geschaltet werden.
Copyright © by MONACOR INTERNATIONAL. All rights reserved.
MENU
OPERATIONAL MODE
SPECTRUM Analyzer
RF Generator
WiFi Analyzer
MENU
MENU
MENU
MENU
für den
MENU
MENU
Abb. 4 Menüstruktur
A-1409.99.03.10.2014
1
