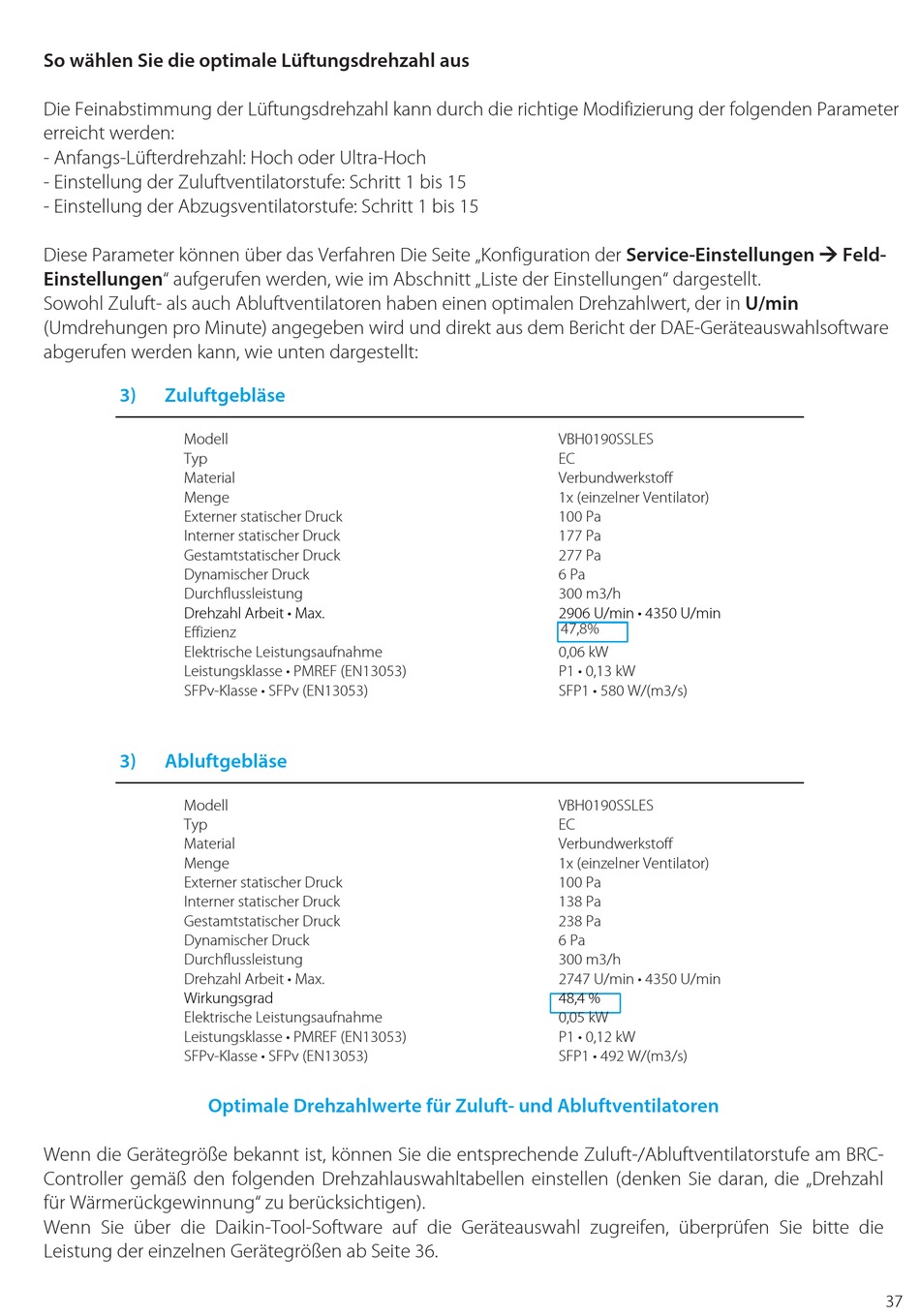

So wählen Sie die optimale Lüftungsdrehzahl aus
Die Feinabstimmung der Lüftungsdrehzahl kann durch die richtige Modifizierung der folgenden Parameter
erreicht werden:
- Anfangs-Lüfterdrehzahl: Hoch oder Ultra-Hoch
- Einstellung der Zuluftventilatorstufe: Schritt 1 bis 15
- Einstellung der Abzugsventilatorstufe: Schritt 1 bis 15
Diese Parameter können über das Verfahren Die Seite „Konfiguration der Service-Einstellungen Feld-
Einstellungen" aufgerufen werden, wie im Abschnitt „Liste der Einstellungen" dargestellt.
Sowohl Zuluft- als auch Abluftventilatoren haben einen optimalen Drehzahlwert, der in U/min
(Umdrehungen pro Minute) angegeben wird und direkt aus dem Bericht der DAE-Geräteauswahlsoftware
abgerufen werden kann, wie unten dargestellt:
3)
Zuluftgebläse
Modell
Typ
Material
Menge
Externer statischer Druck
Interner statischer Druck
Gestamtstatischer Druck
Dynamischer Druck
Durchflussleistung
Drehzahl Arbeit • Max.
Effizienz
Elektrische Leistungsaufnahme
Leistungsklasse • PMREF (EN13053)
SFPv-Klasse • SFPv (EN13053)
3)
Abluftgebläse
Modell
Typ
Material
Menge
Externer statischer Druck
Interner statischer Druck
Gestamtstatischer Druck
Dynamischer Druck
Durchflussleistung
Drehzahl Arbeit • Max.
Wirkungsgrad
Elektrische Leistungsaufnahme
Leistungsklasse • PMREF (EN13053)
SFPv-Klasse • SFPv (EN13053)
Optimale Drehzahlwerte für Zuluft- und Abluftventilatoren
Wenn die Gerätegröße bekannt ist, können Sie die entsprechende Zuluft-/Abluftventilatorstufe am BRC-
Controller gemäß den folgenden Drehzahlauswahltabellen einstellen (denken Sie daran, die „Drehzahl
für Wärmerückgewinnung" zu berücksichtigen).
Wenn Sie über die Daikin-Tool-Software auf die Geräteauswahl zugreifen, überprüfen Sie bitte die
Leistung der einzelnen Gerätegrößen ab Seite 36.
VBH0190SSLES
EC
Verbundwerkstoff
1x (einzelner Ventilator)
100 Pa
177 Pa
277 Pa
6 Pa
300 m3/h
2906 U/min • 4350 U/min
47,8%
0,06 kW
P1 • 0,13 kW
SFP1 • 580 W/(m3/s)
VBH0190SSLES
EC
Verbundwerkstoff
1x (einzelner Ventilator)
100 Pa
138 Pa
238 Pa
6 Pa
300 m3/h
2747 U/min • 4350 U/min
48,4 %
0,05 kW
P1 • 0,12 kW
SFP1 • 492 W/(m3/s)
37
