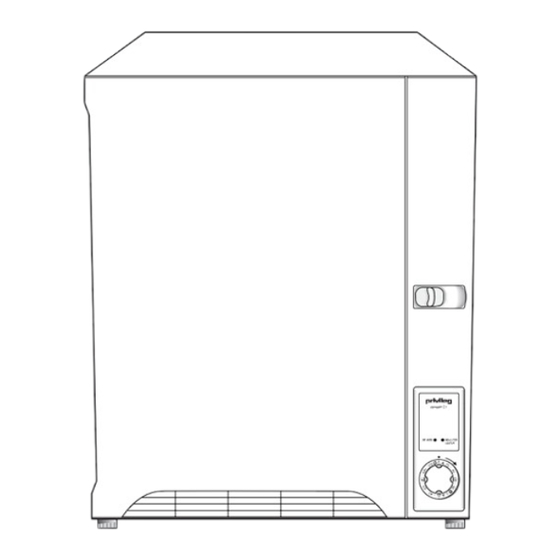

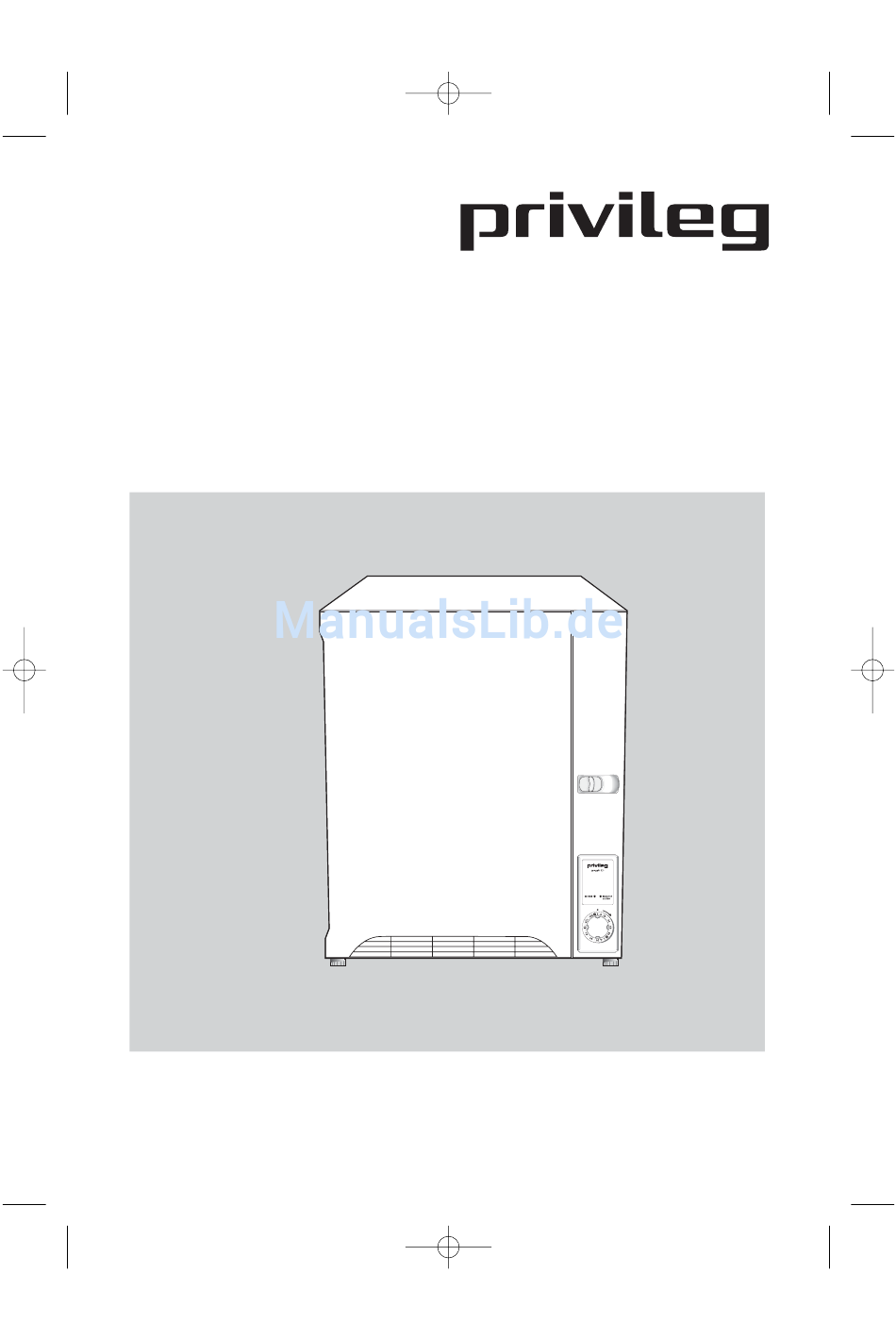

- Seite 1 125986832.qxp 2007-09-12 08:52 Page 1 Wäschetrockner compakt CD N Kondens / zeitlich Gebrauchsanweisung 125986832...
- Seite 2 125986832.qxp 2007-09-12 08:52 Page 2 ☎ Sehr geehrte Kundin, Hotline / Quelle direkt sehr geehrter Kunde, Sollten die in der Gebrauchsanwei- vielen Dank für Ihren Einkauf bei sung angeführten Hinweise nicht aus- Quelle. Überzeugen Sie sich selbst: reichen, helfen Ihnen kompetente auf unsere Produkte ist Verlass.
-
Seite 3: Inhaltsverzeichnis
125986832.qxp 2007-09-12 08:52 Page 3 Inhaltsverzeichnis Verpackungsentsorgung ..................4 Hinweise zum Umweltschutz ................4 Sicherheitshinweise und Warnungen............5-6 Hinweise ......................7 Gerätebeschreibung ..................8-9 Installation......................10 Aufstellung ....................10 Elektrischer Anschluss ................11 Beschreibung der Bedienungsblende ............12 Bedienungs- und Anzeigeelemente ...............13 Energiespartipps ....................14 Wichtige Hinweise für das Trocknen..............15 Wäschegewichte....................16 Wäsche einfüllen....................17 Fassungsvermögen ...................17... -
Seite 4: Verpackungsentsorgung
125986832.qxp 2007-09-12 08:52 Page 4 Verpackungsentsorgung Verpackungen und Packhilfsmittel – Kunststoffverpackungsteile sollten von Quelle Elektro-Großgeräten sind ebenfalls in die dafür vorgesehenen mit Ausnahme von Holzwerkstoffen Sammelbehälter gegeben werden. recyclingfähig und sollen grundsätz- Solange solche in Ihrem Wohngebiet lich der Wiederverwertung zugeführt noch nicht vorhanden sind, können werden. -
Seite 5: Sicherheitshinweise Und Warnungen
125986832.qxp 2007-09-12 08:52 Page 5 Sicherheitshinweise und Warnungen Bewahren Sie die Gebrauchsanweisung sorgfältig auf, damit Sie sie auch in Zukunft zu Rate ziehen können. Sollten Sie das Gerät verkaufen oder Dritten überlassen, sorgen Sie dafür, dass das Gerät komplett mit der Gebrauchsanweisung übergeben wird, damit der neue Besitzer sich über die Arbeitsweise des Geräts und die diesbezüglichen Hinweise informieren kann. - Seite 6 125986832.qxp 2007-09-12 08:52 Page 6 Reparaturen, die nicht von Fachleuten der Trommel. ausgeführt werden, könne zu schwe- – Gegenstände wie Schaumgummi ren Unfällen oder Betriebsstörungen ( L a t e x s c h a u m g u m m i ) , führen.
-
Seite 7: Hinweise
125986832.qxp 2007-09-12 08:52 Page 7 Hinweise ● Der Trockner hat eine Kondensations- ● Lassen Sie die Einfülltür zwischen einrichtung: Die der Wäsche entzogene einem Trockengang und dem folgenden Feuchtluft wird kondensiert und in angelehnt, damit die Türdichtung auf einem Kondensatbehälter gesammelt. Dauer wirksam bleibt. -
Seite 8: Gerätebeschreibung
125986832.qxp 2007-09-12 08:52 Page 8 Gerätebeschreibung Frontseite 1 Türöffnungs-Taste 2 Bedienungsblende 3 Warmluftaustritt Rückseite 4 Aufhängelaschen 5 Netzanschlusskabel 6 Ablaufschlauch-Anschluss... - Seite 9 125986832.qxp 2007-09-12 08:52 Page 9 Türinnenseite Innenfront 7 Luftkanäle 11 Einfüllöffnung 8 Kondensor 12 Kondenswasser-Behälter 9 Flusenfilter 13 Geräte-Typenschild 10 Tabelle 14 Schraubfüße...
-
Seite 10: Installation
125986832.qxp 2007-09-12 08:52 Page 10 Installation Aufstellung einem Schrank mit einer Tiefe von mehr als 370 mm. Der Abstand ist Dieser Wäschetrockner kann ohne be- erforderlich, damit sich die Tür zur sonderen Aufwand und ohne Sonderin- Entnahme des Kondenswasserbe- stallation in Betrieb genommen werden. hälters vollständig öffnen lässt. -
Seite 11: Wasch-Trocken-Säule
125986832.qxp 2007-09-12 08:52 Page 11 Wasch-Trockensäule Wichtig! Das Stromanschlusskabel muss nach Aufstellung des Geräts Soll der Trockner auf eine Wasch- leicht zugänglich sein. maschine gestellt werden, so muss Für Unfälle, die durch Nichtbeach- ein Montageset verwendet werden um tung der Sicherheitsvorschriften ent- den Trockner zu fixieren (siehe Seite stehen, kann der Hersteller nicht 21). -
Seite 12: Beschreibung Der Bedienungsblende
125986832.qxp 2007-09-12 08:52 Page 12 Beschreibung der Bedienungsblende 1 Kontrolllampe ”Betrieb” 2 Signallampe ”Behälter leeren” 3 Trockenzeit-Wähler und Hauptschalter... -
Seite 13: Bedienelemente Und Anzeigen
125986832.qxp 2007-09-12 08:52 Page 13 Bedienelemente und Anzeigen 1 Kontrolllampe ”Betrieb” Je höher die Schleuderdrehzahl, umso kürzer ist die Trockenzeit Die Kontrolllampe zeigt den Betrieb u n d u m s o g e r i n g e r d e r des Gerätes an. -
Seite 14: Energiespartipps
125986832.qxp 2007-09-12 08:52 Page 14 Energiespartipps Ihr Wäschetrockner arbeitet beson- ders wirtschaftlich, wenn Sie folgen- des beachten: Pflegeleichte Gewebe, Feinwäsche und ● Um die maximale Füllmenge auszu Acryl sollte man mit reduzierter Heiz- nutzen, kann Wäsche, die sch- leistung trocknen. ranktrocken werden soll, ohne wei- teres mit Bügelwäsche getrocknet Einstellung: 0 –... -
Seite 15: Wichtige Hinweise Für Das Trocknen
125986832.qxp 2007-09-12 08:52 Page 15 Wichtige Hinweise für das Trocknen Vor der ersten sein. Schleuderdrehzahl des Inbetriebnahme Waschautomaten mind. 800 U/min, bei Wäscheschleudern empfiehlt es sich, den Trockner mit möglichst 2800 U/min. einigen feuchten Tüchern zu füllen ● Auch Pflegeleichte Wäsche, z. B. und ca. -
Seite 16: Wäschegewichte
125986832.qxp 2007-09-12 08:52 Page 16 ● ● Trocknen Sie neue, farbige Tex- Die angesammelte Flusenmenge tilien nicht gemeinsam mit hellen in den Flusensieben ist nicht etwa Wäschestücken. Es könnte zu auf die Wäschebeanspruchung im Verfärbungen kommen. Trockner zurückzuführen; vielmehr handelt es sich um abgetragene Fasern vom Tragen und Waschen. -
Seite 17: Wäsche Einfüllen
125986832.qxp 2007-09-12 08:52 Page 17 Wäsche einfüllen Fassungsvermögen Einfülltür schließen Koch- und Buntwäsche max. 3,4 kg Tür einfach zudrücken, bis sie hörbar in das Schloss einrastet. Pflegeleichte Gewebe max. 1,5 kg Feinwäsche/Acryl max. 1,0 kg Herausnehmen Nachlegen von Wäsche Einfülltür öffnen Warnung: Den Trockner niemals vor Die Tür öffnet sich, wenn Sie die Tür- Ende des Trockenzyklusses ausschalten,... -
Seite 18: Bedienung/Handhabung
125986832.qxp 2007-09-12 08:52 Page 18 Bedienung/Handhabung Trockenzeit wählen Programmablauf – entsprechend der Tabelle auf Seite 30. Die Trommel dreht nach rechts und nach links, bis die eingestellte Zeit ab- Zwei Möglichkeiten stehen für die Trock gelaufen ist. nung der Wäsche zur Verfügung: Ca. -
Seite 19: Flusenfilter Reinigen
125986832.qxp 2007-09-12 08:52 Page 19 Flusenfilter Flusenfilter reinigen Der Flusenfilter kann zur gründlichen Reinigung auch herausgenommen B e i m Tr a g e n u n d Wa s c h e n d e r werden. Ziehen Sie an der rechts unten Wäsche entsteht Faserabrieb. -
Seite 20: Kondenswasserbehälter Leeren
125986832.qxp 2007-09-12 08:52 Page 20 Kondenswasserbehälter ent- leeren Vorsicht! Das Kondensat ist nicht zum Trinken oder zur Verwendung in Lebensmitteln geeignet. Der Kondenswasserbehälter, der sich in der Innenfront unten links befindet, muss nach jedem Trock- nungsgang entleert werden. Somit ist gewährleistet, dass der Trockner während des Programmablaufes nicht abschaltet. -
Seite 21: Kurzanweisung
125986832.qxp 2007-09-12 08:52 Page 21 Kurzanweisung Das Gerät wird gleichzeitig einge- Inbetriebnahme schaltet. 1. Gerät nach den gegebenen Empfeh 5. Nach Ablauf der Abkühlphase schal- lungen aufstellen, bzw. anschließen. tet das Gerät automatisch ab. Der 2. Einfülltür öffnen und geschleudertes Zeitwähler bleibt bei ”0”... -
Seite 22: Beachtenswerte Ratschläge Und Tipps
125986832.qxp 2007-09-12 08:52 Page 22 Beachtenswerte Ratschläge und Tipps Schranktrocken sparend, wenn Ihr Waschvollautomat eine geringere Schleuderdrehzahl als Dieser Trockengrad gilt für Wäsche, die 800 Umdrehungen in der Minute auf- nicht bebügelt und gleich in den Schrank weist. zurückgelegt wird (z. B. Frottierwäsche, bügelfreie Synthetiks usw.) Wäsche, die weiterbehandelt Bügeltrocken... -
Seite 23: Anschluss Eines Ablaufschlauches
125986832.qxp 2007-09-12 08:52 Page 23 Besonders große Stücke Besonders empfindliche Gewebe unterliegen in der Trockentrommel oft Gardinen, Wollsachen u. a., die leicht dem sog. ”Aufwickeln”. Unterbrechen einlaufen oder ihre Form verlieren, Sie deshalb das Trocknungsprogramm sowie Damenstrümpfe geben Sie bitte und geben Sie dem Wäschestück nicht in den Trockner. -
Seite 24: Wartung Und Pflege
125986832.qxp 2007-09-12 08:52 Page 24 Wartung und Pflege Reinigung des Kondensors 4. Der Kondensor löst sich aus seiner Halterung und kann nun nach oben In allen Wäschetrocknern werden entnommen werden. Flusen mit den Luftströmen herum- gewirbelt. Es lagern sich deshalb auch Flusen in den Kühlrippen des Kondensors ab. -
Seite 25: Pflege Des Gehäuses
125986832.qxp 2007-09-12 08:52 Page 25 Pflege des Gehäuses Das verzinkte und lackierte Gehäuse erspart Ihnen eine besondere Pflege. Abwischen mit einem feuchten Tuch ist vollkommen ausreichend. Scheuermittel oder Lösungsmittel dürfen auf keinen Fall zum Reinigen verwendet werden. Reinigung der Blenden und Bedienteile 7. -
Seite 26: Behebung Kleiner Störungen
125986832.qxp 2007-09-12 08:52 Page 26 Behebung kleiner Störungen Hinweise zur Behebung klei- menge verwendet? ner Störungen ● Haben Sie die Wäsche vor dem Wenn Sie unsere Ratschläge beach- Trocknen ausreichend geschleu- ten, werden Sie immer Freude an dert? Ihrem Wäschetrockner haben. Sollte trotzdem eine Störung auftreten, ●... -
Seite 27: Kundendienst
Wenn Sie für eine Störung keinen c) Produkt-Nummer Hinweis in der Gebrauchsanweisung finden, so verständigen Sie bitte unse- d) Privileg-Nummer Die Produkt- und Privileg-Nummer - Technischen Kundendienst - finden Sie auf dem Geräte-Typen- “Profectis”. schild, das im Bereich der Einfüll- öffnung angebracht ist. -
Seite 28: Technische Daten/Abmessungen
125986832.qxp 2007-09-12 08:52 Page 28 Technische Daten/Abmessungen Nennspannung 230 V ~50 Hz Gesamtanschluss max. 2000 W Antriebsmotor 170 W Heizung 1000/2000 W Absicherung 10 A Füllmenge max. 3,4 kg Energieeffizienz Gewicht 32 kg Höhe 686 mm Breite 595 mm (plus 30 mm Wandabstand) Tiefe 420 mm Tiefe bei geöffneter Tür... -
Seite 29: Wandmontage
125986832.qxp 2007-09-12 08:52 Page 29 Montage Achtung! Soll der Trockner an eine Raumwand Wenn Sie den Trockner an die Wand gehängt werden, so muss der beilie- hängen, muss die Türscharnierseite gende Haltewinkel an der Wand be- Trockners linken festigt werden. Zimmerwand einen Abstand von min- destens 30 mm haben, damit die Tür Der Haltewinkel muss waagerecht an-... -
Seite 30: Programmübersicht
125986832.qxp 2007-09-12 08:52 Page 30 Programmübersicht Welches Programm für welche Wäsche? Wäscheart Füllmenge Trockenzeitwähler* je Trocken- nach Schleuderdrehzahl grad 1000 U/min 2800 U/min Koch-und Buntwäsche - volle Heizleistung - Frottierhandtücher 90-105 70-85 Schrank- Trikotwäsche trocken 65-75 50-60 Babywäsche 48-58 35-45 Bettwäsche 75-90 62-75... -
Seite 31: Verbrauchswerte
125986832.qxp 2007-09-12 08:52 Page 31 Verbrauchswerte* Der Energiebedarf und die Trockenzeit sind von Wäschemenge, Feuchtigkeits- grad (Restfeuchtigkeit der geschleuderten Wäsche), Wäschegröße, Textilart, Raumtemperatur und dem gewünschten Trocknungsgrad usw. abhängig. Anhaltswerte der wichtigsten Programme Restfeuchtigkeit in % Programm- Stromverbrauch dauer in Min.ca. aus: in kWh ca. -
Seite 32: Gewährleistung
QUELLE-Verkaufsstelle in Ihrer Nähe, an den Technischen Kundendienst PROFECTIS oder rufen Sie bei einer unse- rer Service-Hotlines an. Die Bedingungen und die Telefonnummern hierzu finden Sie im Service-Teil des QUELLE-Hauptkataloges. QUELLE GmbH 90762 Fürth Wäschetrockner compakt CD N Produkt-Nr. 345.218 V0737...
