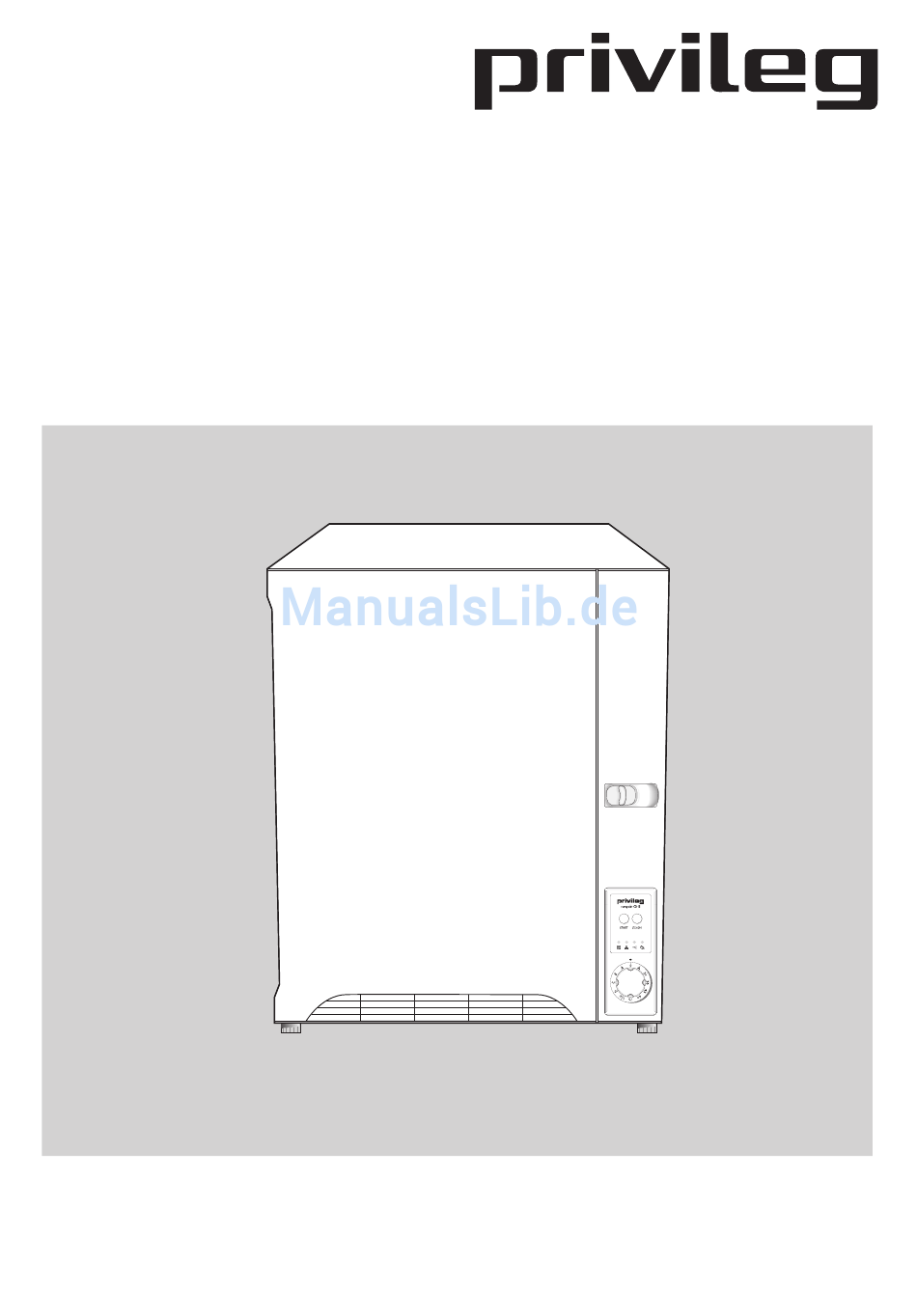

- Seite 1 Wäschetrockner compakt CD-E Kondens / elektronik Gebrauchsanweisung 125986842-01-09072008...
- Seite 2 Sehr geehrte Kundin, ¤ Hotline / Quelle direkt sehr geehrter Kunde, Sollten die in der Gebrauchsanwei- vielen Dank für Ihren Einkauf bei sung angeführten Hinweise nicht aus- Quelle. Überzeugen Sie sich selbst: reichen, helfen Ihnen kompetente auf unsere Produkte ist Verlass. Fachleute weiter.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Verpackungsentsorgung ..................4 Hinweise zum Umweltschutz ................4 Sicherheitshinweise und Warnungen............5-6 Hinweise ......................7 Gerätebeschreibung ..................8-9 Installation......................10 Aufstellung ....................10 Elektrischer Anschluss ................11 Beschreibung der Bedienungsblende ............12 Bedienungs- und Anzeigeelemente ............13-14 Fassungsvermögen ...................14 Einfülltür öffnen ..................14 Energiespartipps ....................15 Wichtige Hinweise für das Trocknen..............16 Wäschegewichte....................17 Bedienung/Handhabung ................18-19 Programmwählen..................18... -
Seite 4: Verpackungsentsorgung
Verpackungsentsorgung Verpackungen und Packhilfsmittel – Kunststoffverpackungsteile sollten von Quelle Elektro-Großgeräten sind ebenfalls in die dafür vorgesehenen mit Ausnahme von Holzwerkstoffen Sammelbehälter gegeben werden. recyclingfähig und sollen grundsätz- Solange solche in Ihrem Wohngebiet lich der Wiederverwertung zugeführt noch nicht vorhanden sind, können werden. -
Seite 5: Sicherheitshinweise Und Warnungen
Sicherheitshinweise und Warnungen Bewahren Sie die Gebrauchsanweisung sorgfältig auf, damit Sie sie auch in Zukunft zu Rate ziehen können. Sollten Sie das Gerät verkaufen oder Dritten überlassen, sorgen Sie dafür, dass das Gerät komplett mit der Gebrauchsanweisung übergeben wird, damit der neue Besitzer sich über die Arbeitsweise des Geräts und die diesbezüglichen Hinweise informieren kann. - Seite 6 Reparaturen, die nicht von Fachleuten der Trommel. ausgeführt werden, könne zu schwe- – Gegenstände wie Schaumgummi ren Unfällen oder Betriebsstörungen ( L a t e x s c h a u m g u m m i ) , führen. Wenden Sie sich an die für Duschhauben, wasserdichte Ihren Bereich...
-
Seite 7: Hinweise
Hinweise Der Trockner hat eine Kondensations- Lassen Sie die Einfülltür zwischen einrichtung: Die der Wäsche entzogene einem Trockengang und dem folgenden Feuchtluft wird kondensiert und in angelehnt, damit die Türdichtung einem Kondensatbehälter gesammelt. auf Dauer wirksam bleibt. Es besteht die Möglichkeit, über Wenn Sie die in der Programtabelle einen besonderen Ablaufschlauch angegebenen Füllmengen über-... -
Seite 8: Gerätebeschreibung
Gerätebeschreibung Frontseite 1 Türöffnungs-Taste 2 Bedienungsblende 3 Warmluftaustritt Rückseite 4 Aufhängelaschen 5 Netzanschlusskabel 6 Ablaufschlauch-Anschluss... - Seite 9 Türinnenseite Innenfront 7 Luftkanäle 11 Einfüllöffnung 8 Kondensor 12 Kondenswasser-Behälter 9 Flusenfilter 13 Geräte-Typenschild 10 Tabelle 14 Schraubfüße...
-
Seite 10: Installation
Installation Aufstellung mehr als 370 mm. Der Abstand ist erforderlich, damit sich die Tür zur Dieser Wäschetrockner kann ohne be- Entnahme des Kondenswasserbe- sonderen Aufwand und ohne Sonderin- hälters vollständig öffnen lässt. stallation in Betrieb genommen werden. Der Trockner darf nicht über eine Es besteht die Möglichkeit, das Gerät, Badewanne oder Dusche an der –... -
Seite 11: Wasch-Trocken-Säule
Wasch-Trockensäule Wichtig! Das Stromanschlusskabel muss nach Aufstellung des Geräts Soll der Trockner auf eine Wasch- leicht zugänglich sein. maschine gestellt werden, so muss Für Unfälle, die durch Nichtbeach- ein Montageset verwendet werden um tung der Sicherheitsvorschriften ent- den Trockner zu fixieren (siehe Seite stehen, kann der Hersteller nicht 22). -
Seite 12: Beschreibung Der Bedienungsblende
Beschreibung der Bedienungsblende 1 Start-Taste 2 Schon-Taste 3 Programmablauf-Anzeige 4 Signallampe ”Behälter leeren” 5 Programmwähler und Hauptschalter... -
Seite 13: Bedienelemente Und Anzeigen
Bedienelemente und Anzeigen 1 Start - Taste 4 Signallampe ”Behälter leeren” Durch Drücken der Taste (1-2 Sek.) wird vorher eingestellte a) Lampe blinkt Programm gestartet. Am Programmende blinkt die Lampe. Die entsprechende Anzeigelampe Dies soll darauf hinweisen, dass der leuchtet. Behälter geleert werden muss, somit ist Die Taste hat keine Rastposition, bereits... -
Seite 14: Einfüllen
In den Programmen A, B, C und im Zeitprogramm wird mit voller Heiz- leistung im Programm D mit reduzier- ter Heizleistung getrocknet. b) Hauptschalter Durch Einstellen des gewünschten Programms wird das Gerät auch einge- schaltet und ist somit betriebsbereit. Nun können Sie durch Drücken der Start-Taste das Gerät starten. -
Seite 15: Energiespartipps
Energiespartipps Ihr Wäschetrockner arbeitet beson- ders wirtschaftlich, wenn Sie folgen- des beachten: Um die maximale Füllmenge auszu Die Wäsche gründlich entwäs- nutzen, kann Wäsche, sern – in einem Waschgerät mit schranktrocken werden soll, ohne mindestens 800 U/min oder in weiteres mit Bügelwäsche getrock- einer separaten Wäscheschleuder net werden. -
Seite 16: Wichtige Hinweise Für Das Trocknen
Wichtige Hinweise für das Trocknen Vor der ersten sein. Schleuderdrehzahl des Inbetriebnahme Waschautomaten mind. 800 U/min, bei Wäscheschleudern empfiehlt es sich, den Trockner mit möglichst 2800 U/min. einigen feuchten Tüchern zu füllen Auch Pflegeleichte Wäsche, z. B. und ca. 15 Minuten laufen zu lassen. Oberhemden, sollten Sie vor dem Dadurch wird sichergestellt, dass sich Trocknen anschleudern (je nach... -
Seite 17: Wäschegewichte
Trocknen Sie neue, farbige Tex- Die angesammelte Flusenmenge tilien nicht gemeinsam mit hellen in den Flusensieben ist nicht etwa Wäschestücken. Es könnte zu auf die Wäschebeanspruchung im Verfärbungen kommen. Trockner zurückzuführen; vielmehr handelt es sich um abgetragene Fasern vom Tragen und Waschen. Beim Trocknen auf der Leine wer- den die Flusen vom Wind fortgetra- gen, während sie beim Wäsche-... -
Seite 18: Bedienung/Handhabung
Bedienung/Handhabung Programm wählen Wird die Wäsche nicht entnommen, schließt sich automatisch die Knitter- – entsprechend der Programmüber- schutzphase an. sicht auf Seite 34. Dabei wird die Wäsche kurzzeitig zur Zwei Möglichkeiten stehen für die Pro- Vermeidung von Knitterbildung umge- grammwahl zur Verfügung: schichtet und mit Luft aufgelockert. -
Seite 19: Programmende
Programm neu einstellen. Spätestens jetzt sollte die Wäsche entnommen werden um Knitter zu Start-Taste drücken. vermeiden. Achtung! Wird ein laufendes Pro- Gerät ausschalten gramm durch Öffnen der Tür unter- brochen, so muss, wie auf der Wenn nicht mehr getrocknet wird, Ge- Seite vorher beschrieben, das eing- rät ausschalten. -
Seite 20: Flusenfilter Reinigen
Flusenfilter Flusenfilter reinigen Der Flusenfilter kann zur gründlichen Reinigung auch herausgenommen B e i m Tr a g e n u n d Wa s c h e n d e r werden. Ziehen Sie an der rechts unten Wäsche entsteht Faserabrieb. Diese vorhandenen Lasche. -
Seite 21: Kondenswasserbehälter Leeren
Kondenswasserbehälter ent- leeren Vorsicht! Das Kondensat ist nicht zum Trinken oder zur Verwendung in Lebensmitteln geeignet. Der Kondenswasserbehälter, der sich in der Innenfront unten links befindet, muss nach jedem Trock- nungsgang entleert werden. Somit ist gewährleistet, dass der Trockner während des Programmablaufes nicht abschaltet. -
Seite 22: Kurzanweisung
Kurzanweisung 7. Das Programmende wird durch ein Inbetriebnahme akustisches Signal angezeigt. 1. Gerät nach den gegebenen Wäsche entnehmen. Empfehlungen aufstellen, bzw. 8. Wird die Wäsche nicht entnommen anschließen. schaltet sich automatisch die 2. Einfülltür öffnen und geschleuder- Knitterschutzphase ein. Nach tes Waschgut in die Trommel Beendigung der Knitterschutzphase legen. -
Seite 23: Beachtenswerte Ratschläge Und Tipps
Beachtenswerte Ratschläge und Tipps Schranktrocken Seite 35). Dieser Trockengrad gilt für Wäsche, die Der Einsatz einer Wäsche- nicht bebügelt und gleich in den Schrank schleuder zurückgelegt wird (z. B. Frottierwäsche, erscheint dann sinnvoll und energie- bügelfreie Synthetiks usw.) sparend, wenn Ihr Waschvollautomat Bügeltrocken eine geringere Schleuderdrehzahl als 800 Umdrehungen in der Minute auf-... -
Seite 24: Anschluss Eines Ablaufschlauches
Besonders große Stücke Besonders empfindliche Gewebe unterliegen in der Trockentrommel oft dem sog. ”Aufwickeln”. Unterbrechen Gardinen, Wollsachen u. a., die leicht Sie deshalb das Trocknungsprogramm einlaufen oder ihre Form verlieren, und geben Sie dem Wäschestück sowie Damenstrümpfe geben Sie bitte eine andere Lage. -
Seite 25: Wartung Und Pflege
Wartung und Pflege Reinigung des Kondensors 4. Der Kondensor löst sich aus seiner Halterung und kann nun nach oben In allen Wäschetrocknern werden entnommen werden. Flusen mit den Luftströmen herum- gewirbelt. Es lagern sich deshalb auch Flusen in den Kühlrippen des Kondensors ab. -
Seite 26: Pflege Des Gehäuses
Pflege des Gehäuses Das verzinkte und lackierte Gehäuse erspart Ihnen eine besondere Pflege. Abwischen mit einem feuchten Tuch ist vollkommen ausreichend. Scheuermittel oder Lösungsmittel dürfen auf keinen Fall zum Reinigen verwendet werden. Reinigung der Blenden und Bedienteile 7. Nicht vergessen, den roten Reinigen Sie die Blenden und Abflussstopfen wieder einzusetzen. -
Seite 27: Behebung Kleiner Störungen
Behebung kleiner Störungen Hinweise zur Behebung klei- Trocknen ausreichend geschleu- ner Störungen dert? Sind die Lüftungsschlitze im Sockel- Wenn Sie unsere Ratschläge beach- ten, werden Sie immer Freude an bereich frei? Ihrem Wäschetrockner haben. Ist der Aufstellungsort zu warm? Sollte trotzdem eine Störung auftreten, Bei mehr als 35°... -
Seite 28: Kundendienst
Wenn Sie für eine Störung keinen c) Produkt-Nummer Hinweis in der Gebrauchsanweisung finden, so verständigen Sie bitte unse- d) Privileg-Nummer Die Produkt- und Privileg-Nummer - Technischen Kundendienst - finden Sie auf dem Geräte-Typen- “Profectis”. schild, das im Bereich der Einfüll- öffnung angebracht ist. -
Seite 29: Technische Daten/Abmessungen
Technische Daten/Abmessungen Nennspannung 230 V ~50 Hz Gesamtanschluss max. 2000 W Antriebsmotor 170 W Heizung 1350/2000 W Absicherung 10 A Füllmenge max. 3,4 kg Energieeffizienz Gewicht 32 kg Höhe 686 mm Breite 595 mm (plus 30 mm Wandabstand) Tiefe 420 mm Tiefe bei geöffneter Tür 900 mm Dieses Produkt erfüllt die Anforderungen aller anwendbaren EG-Richtlinien,... -
Seite 30: Wandmontage
Montage Achtung! Soll der Trockner an eine Raumwand Wenn Sie den Trockner an die Wand gehängt werden, so muss der beilie- hängen, muss die Türscharnierseite gende Haltewinkel an der Wand be- Trockners linken festigt werden. Zimmerwand einen Abstand von min- destens 30 mm haben, damit die Tür Der Haltewinkel muss waagerecht an- geöffnet werden kann. - Seite 31 Notizen...
- Seite 32 Notizen...
- Seite 33 Notizen...
-
Seite 34: Programmübersicht
Programmübersicht Eine Kurztabelle der unten aufgeführten Programme finden Sie auf der Innenseite der Gerätetür. Programme für Koch-/Buntwäsche (Füllmenge bis zu 3,4 kg) Programm- Wäsche- Wäscheart/Textilart Trocken- einstellung symbol grad Frottierwäsche, Bademäntel, dicke oder Extra- mehrlagige Textilien, die durchgetrocknet trocken werden sollen. Frottierwäsche, Trikotwäsche, Biberbett- Schrank- wäsche, Textilien gleichmäßiger Dicke,... -
Seite 35: Verbrauchswerte
Verbrauchswerte* Der Energiebedarf und die Trockenzeit sind von Wäschemenge, Feuchtigkeits- grad (Restfeuchtigkeit der geschleuderten Wäsche), Wäschegröße, Textilart, Raumtemperatur und dem gewünschten Trocknungsgrad usw. abhängig. Anhaltswerte der wichtigsten Programme Restfeuchtigkeit in % Programm- Stromverbrauch dauer in Min.ca. aus: in kWh ca. Füll- Wasch- gewicht... -
Seite 36: Gewährleistung
QUELLE-Verkaufsstelle in Ihrer Nähe, an den Technischen Kundendienst PROFECTIS oder rufen Sie bei einer unse- rer Service-Hotlines an. Die Bedingungen und die Telefonnummern hierzu finden Sie im Service-Teil des QUELLE-Hauptkataloges. QUELLE GmbH 90762 Fürth Wäschetrockner compakt CD-E Produkt-Nr. 00.996.970 V0737...
