FS S5850-24B4C Kurzanleitung
Verwandte Anleitungen für FS S5850-24B4C
Inhaltszusammenfassung für FS S5850-24B4C

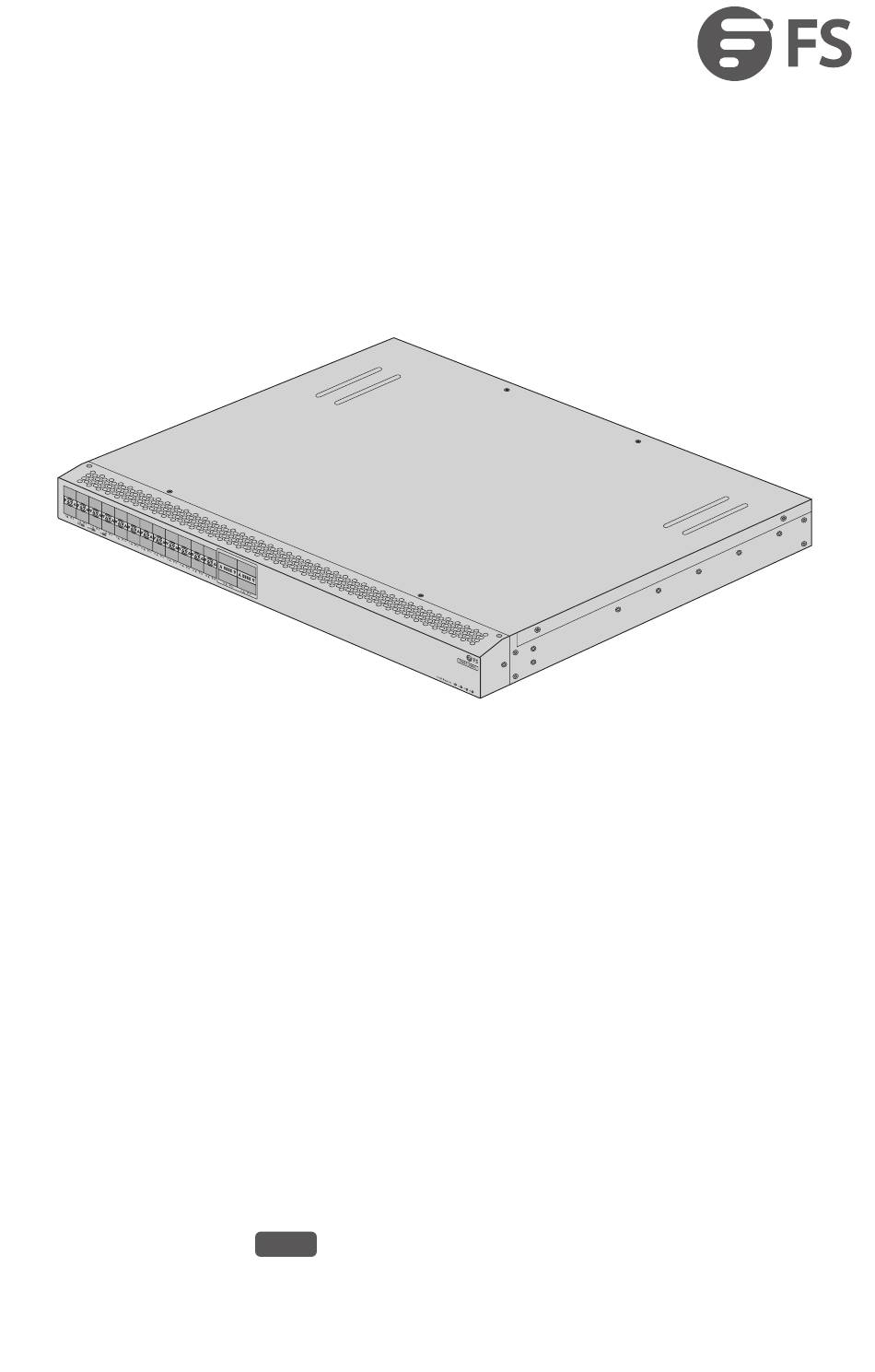

- Seite 1 10 0G S5850-24B4C 24-PORT ETHERNET L3 SWITCH 24-PORT ETHERNET L3 SWITCH SWITCH ETHERNET L3 24 PORTS 24ポート イーサネッ トL3スイッチ Quick Start Guide V2.0 Quick Start Anleitung Guide de Démarrage Rapide クイックスタートガイド...
-
Seite 14: Einführung
Einführung Vielen Dank, dass Sie sich für den S5850-24B4C 24-Port Ethernet L3 Switch entschieden haben. Diese Anleitung soll Sie mit dem Aufbau des Switches vertraut machen und zeigt Ihnen, wie Sie den Switch in Ihrem Netzwerk einsetzen. 100G S5850-24B4C Zubehör... -
Seite 15: Hardware-Übersicht
Hardware-Übersicht Ports an der Vorderseite 100G SFP28 QSFP28 Ports Beschreibung QSFP28 QSFP28-Ports für die 40/100G-Verbindungen SFP28 SFP28-Ports für die 25G-Verbindung LEDs an der Vorder- und Rückseite 100G LEDs Status Beschreibung Grün Das System läuft normal. Im System liegt ein Alarm oder Fehler vor. Orange Das System ist ausgeschaltet oder läuft nicht ordnungsgemäß. -
Seite 16: Betriebsumgebung
LEDs Status Beschreibung Der 100G/40G-Port ist verbunden. Grün Blinkt Es werden 100G-/40G-Pakete empfangen oder übertragen. QSFP28 Der 10G/1G-Port ist verbunden. (25~28) Orange Blinkt Es werden 10G-/1G-Pakete empfangen oder übertragen. Der Port ist nicht verbunden. Ein oder mehrere 100G-/40G-Ports be nden sich im Blinkt in Schleife Breakout-Modus. -
Seite 17: Montage Des Switches
Die Installationsumgebung muss frei von Leckagen, tropfendem Wasser, Tau oder hoher Feuchtigkeit sein. Der Geräteraum muss gegen das Eindringen von schädlichen Gasen geschützt sein. Stellen Sie sicher, dass das Rack und die Platten gut geerdet sind. Montage des Switches Tischmontage 1. - Seite 18 1. Befestigen Sie die vorderen Montagehalterungen und die Gleitschienen mit den mitgelieferten Schrauben an den beiden Seiten des Switches. 2. Verbinden Sie die beiden Teile des hinteren Montagehalterungssatzes mit Schrauben. 3. Befestigen Sie die hinteren Montagehalterungen am Rack.
-
Seite 19: Erdung Des Switches
4. Schieben Sie den Switch entlang der Gleitschienen leicht in das Rack und befestigen Sie den Switch mit den Schrauben und Kä gmuttern am Rack. Erdung des Switches SY S CO N PS 2 ET H PS 1 1. Schließen Sie ein Ende des Erdungskabels an eine geeignete Erdung an, z. B. an das Rack, in dem der Switch montiert ist. -
Seite 20: Anschließen Des Sfp28-Ports
Anschließen des SFP28-Ports 1. Stecken Sie den kompatiblen SFP28-Transceiver in den SFP28-Port. 2. Schließen Sie ein Glasfaserkabel an den Transceiver an. Schließen Sie dann das andere Ende des Kabels an ein anderes Glasfasergerät an. Anschließen der QSFP28-Ports 1. Stecken Sie den kompatiblen QSFP28-Transceiver in den QSFP28-Port. 2. -
Seite 21: Anschließen Des Console-Ports
Anschließen des Console-Ports SY S CO N ET H 1. Stecken Sie den RJ45-Steckverbinder des Console-Kabels in den Console-Port des Switches. 2. Verbinden Sie die DB9-Buchse des Console-Kabels mit dem seriellen RS232-Port des PCs. Anschließen des ETH-Ports SY S CO N PS 2 ET H PS 1... -
Seite 22: Anschließen Des Usb-Ports
Anschließen des USB-Ports SY S C O N PS 2 ET H PS 1 Stecken Sie den USB-Datenspeicher (Universal Serial Bus) in den USB-Port des Switches, um Software und Kon guration zu sichern und die Software o ine zu aktualisieren. Anschließen der Stromversorgung SY S C O N... -
Seite 23: Kon Gurieren Des Switches
Kon gurieren des Switches Kon gurieren des Switches über den Console-Port Schritt 1: Schließen Sie einen Computer über das Console-Kabel an den Console-Port des Switches an. Schritt 2: Starten Sie die Terminalsimulationssoftware wie z.B. HyperTerminal auf dem Computer. Schritt 3: Stellen sie die Parameter von HyperTerminal ein: Baudrate auf 115200, Datenbits auf 8, Parität auf None und Stopbits auf 1. - Seite 24 Schritt 3: Ö nen Sie einen Webbrowser, geben Sie http://192.168.1.1 ein und geben Sie den Standard-Benutzernamen und das Standard-Passwort admin/admin ein. IE 8/9/10/11, Google Chrome, Firefox are supported admin ***** Login Schritt 4: Klicken Sie auf Login, um die webbasierte Kon gurationsseite aufzurufen. Fehlerbehebung Fehler beim Laden Überprüfen Sie zunächst, ob die physischen Port-Verbindungen in Ordnung sind.
-
Seite 25: Fehlersuche Im Stromversorgungssystem
Kontakt Produktgarantie FS garantiert seinen Kunden, dass wir bei Schäden oder fehlerhaften Artikeln, die auf unsere Verarbeitung zurückzuführen sind, eine kostenlose Rückgabe innerhalb von 30 Tagen nach Erhalt der Ware anbieten. Dies gilt nicht für Sonderanfertigungen oder maßgeschneiderte Lösungen. -
Seite 50: Compliance Information
2011/65/EU und (EU)2015/863 konform ist. Eine Kopie der EU-Konformitätserklärung nden Sie unter www.fs.com/de/company/quality_control.html. FS.COM GmbH déclare par la présente que cet appareil est conforme à la Directive 2014/30/EU, 2014/35/EU, 2011/65/EU et (EU)2015/863. Une copie de la Déclaration de Conformité de l'UE est disponible à...
