Betriebsanleitung ZEMMLER MULTI SCREEN MS 5200
11.10 Wechsel der Bürstenelemente
Vorsicht – Verletzungsgefahr!
Tragen Sie bei diesen Arbeiten Arbeitsschutzkleidung, Arbeitsschutzhandschuhe und
Arbeitsschutzbrille.
Wechsel der Bürstenelemente
1. Demontieren Sie den Hydraulikmotor (2).
2. Bürste aus der Halterung montieren, dazu die zwei Lager (6) für die
Bürstenwellen abmontieren und entfernen.
3. Heben Sie diese Anordnung mittels eines Kranes, Flaschenzuges oder eines
geeigneten Hilfsmittels von der Anlage herunter.
4. Es ist jetzt möglich die Abstandhalter (12) und die einzelnen Bürstenelemente
(5) von der Welle abzunehmen.
5. Die Bürstenelemente (5) lassen sich in umgekehrter Reihenfolge montieren.

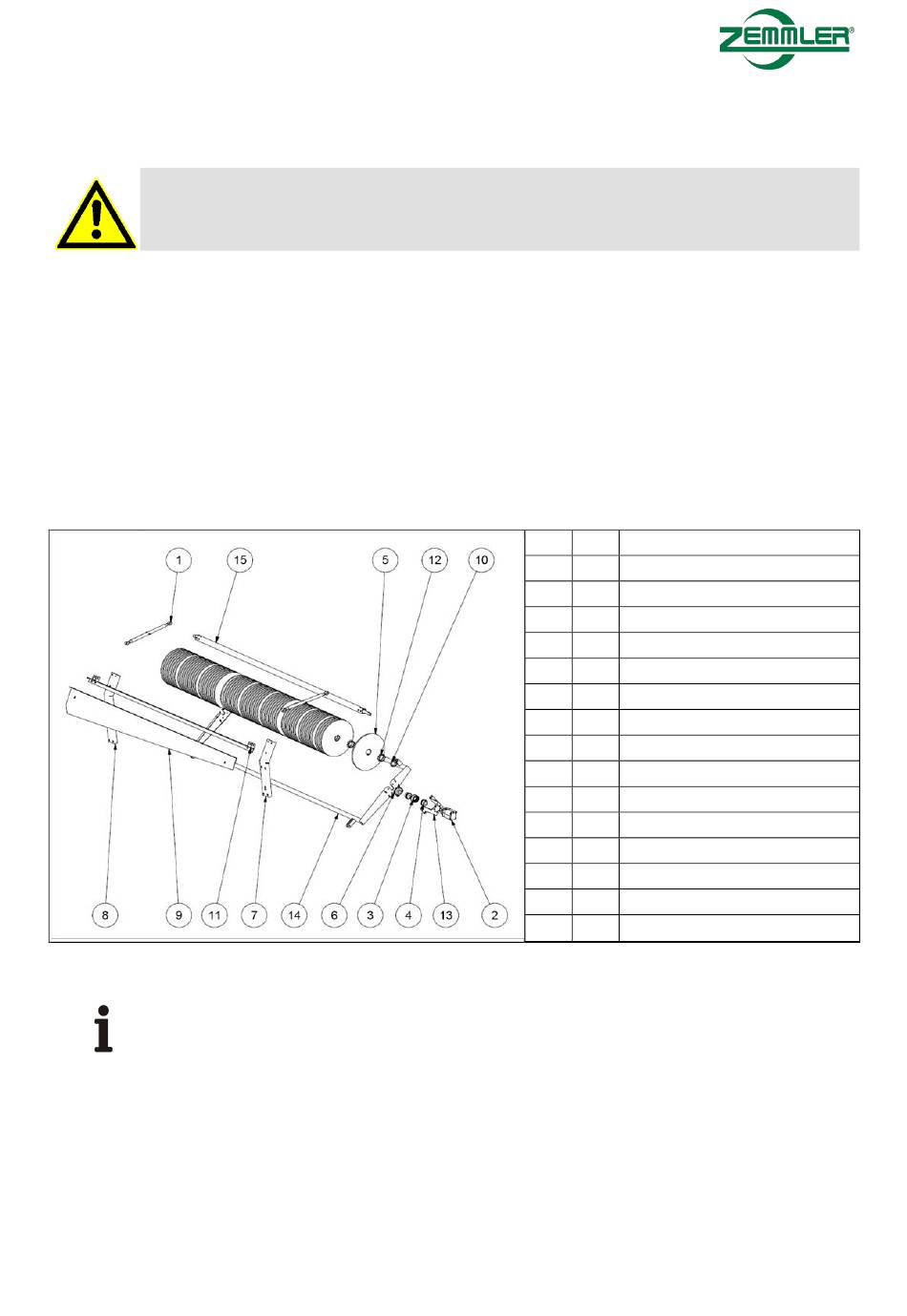

Abb. 11-5: Aufbau und Befestigung des Bürstenelementes
Hinweis!
Falls Sie neue Bürstenelemente benötigen, kontaktieren Sie bitte die ZEMMLER
Siebanlagen. Unsere Mitarbeiter stehen Ihnen gerne zur Verfügung.
Die Lager sind bei jedem Tausch der Bürstenelemente zu erneuern.
Wartung und Instandhaltung
Pos. Anz. Bezeichnung
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
MS5200.131.22
2 Oberlenker
1 Hydraulik-Motor
1 Kupplung
2 Kupplung
55 Bürstenelement
2 Lager
1 SBG Bürstenhalter kurz
1 SBG Bürstenhalter lang
1 Verkleidungsblech Bürste
2 Endstück für Bürstenelemente
1 SBG Bürstenwellenhalter
61 Abstandhalter
1 Aufnahme Bürstenmotor
1 Bürstenrahmen
1 Bürstenwelle
®
Seite 77
