8.3 Ausklappen der Mittel- und Grobfraktion
Ausklappen der Mittel- und Grobfraktionen (2. und 3. Fraktion):
1. Entfernen Sie die Transportsicherung für das Mittel- und Grobfraktionsband.
2. Nach dem Einschalten der Maschine, berühren Sie auf dem Home-Bildschirm das
Icon „Transport" (siehe Dokumentation Steuerung).
Der Transport-Bildschirm erscheint.
3. Heben Sie den oberen Teil der Mittelfraktion mit dem Knebelschalter
2.Frk.oben aus der Transportsicherung.
4. Klappen Sie nun den unteren Teil der Mittelfraktion mit dem Knebelschalter
2.Frk.unten vollständig aus.
5. Anschließend kann der obere Teil mit dem Knebelschalter 2.Frk.oben
vollständig ausgeklappt werden.
6. Klappen Sie nun die Grobfraktion mit dem Knebelschalter 3.Frk. vollständig aus.
Achtung!
Achten Sie bitte darauf, dass sich während des Ausklappens der Fraktionsbänder
keine Menschen im Arbeitsbereich befinden.
Dies kann zu schweren Verletzungen führen.
Vorsicht Beschädigung der Doppeltrommelsiebanlage!
Achten Sie bitte darauf, dass sich unter dem Förderband keine hohen Gegenstände
befinden.
Dies kann zu Beschädigungen an der Maschine führen.

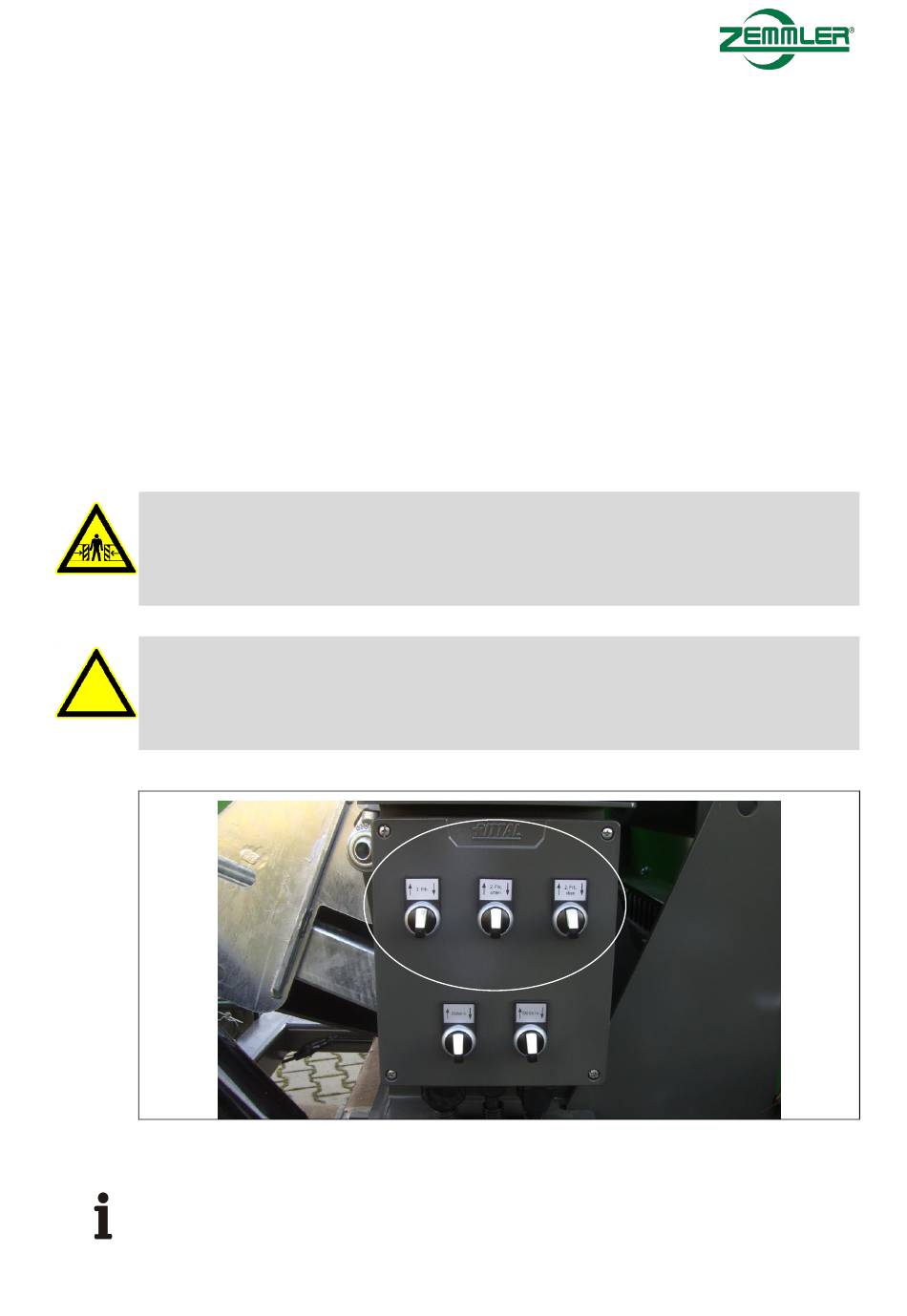

Abb. 8-3: Knebelschalter zum Ein-/Ausklappen der Mittel- und Grobfraktion
Nach dem Ausklappen aller Bänder, muss am Touch Display der Modus
Transport ausgeschaltet werden. Im Display erscheint der Home-Bildschirm.
