Betriebsanleitung ZEMMLER MULTI SCREEN MS 5200
3.10 Lage der Sicherheitseinrichtungen
Die ZEMMLER
Tür-Sicherungssensoren versehen.
1
Alle fest verschraubten Verkleidungen dürfen nur zur Durchführung von
Instandhaltungs- oder Wartungsarbeiten demontiert werden. Für den Betrieb müssen
alle Verkleidungen und Rutschen (optional) angebaut sein.
3.10.1 Tür-Sicherungssensoren
Die Sicherungssensoren überwachen während des laufenden Betriebes der Anlage die
geschlossenen Türen. Wird eine Tür geöffnet, hält die Maschine an, die Motoren gehen
aus.
Im Siebwechsel-Modus kann die Trommeltür (in Fahrtrichtung hinten rechts) geöffnet
werden, alle anderen Türen müssen geschlossen bleiben.
Sicherheitshinweise
® ®
MULTI SCREEN MS 5200 ist mit sieben NOT-AUS Schaltern und vier

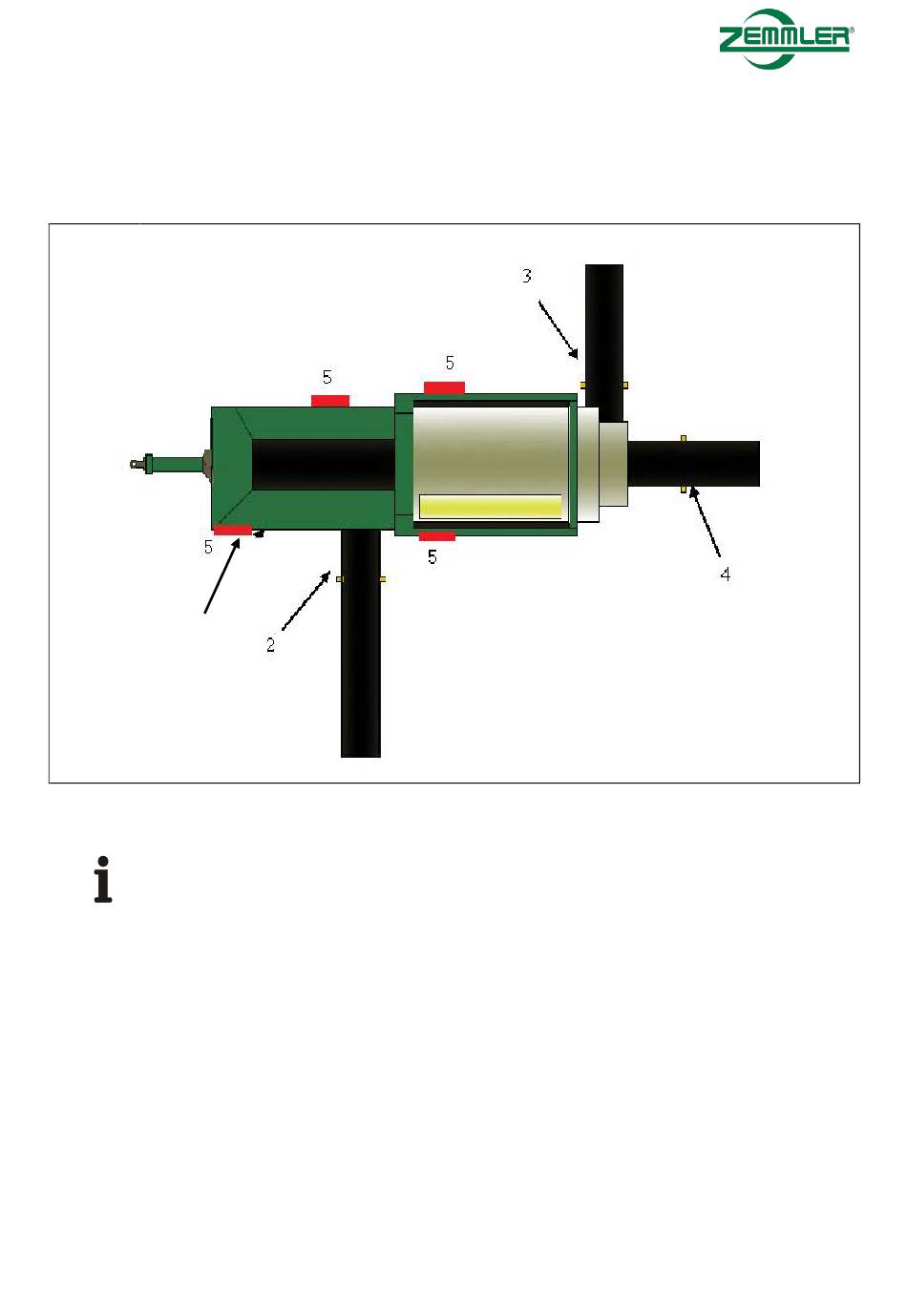

Abb. 3-1: Lage der Sicherheitseinrichtungen
MS5200.131.22
1 Not-Aus-Schalter an Bedieneinheit
Not-Aus-Schalter am Feinfraktions-Band
2
(rechts und links an der Tragkonstruktion)
Not-Aus-Schalter am Mittelfraktions-Band
3
(rechts und links an der Tragkonstruktion)
Not-Aus-Schalter am Grobfraktions-Band
4
(rechts und links an der Tragkonstruktion)
5 Türsicherheits-Sensorik
