Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200
11.10 Wechsel der Bürstenelemente
Vorsicht – Verletzungsgefahr!
Tragen Sie bei diesen Arbeiten Arbeitsschutzkleidung, Arbeitsschutzhandschuhe und
Arbeitsschutzbrille.
Wechseln der Bürstenelemente
1. Demontieren Sie den Hydraulikmotor (2).
2. Bürste aus der Halterung montieren. Die zwei Lager (6) für die Bürstenwellen
abmontieren und entfernen.
3. Heben Sie diese Anordnung mittels eines Kranes, Flaschenzuges oder eines
geeigneten Hilfsmittels von der Anlage herunter.
4. Es ist jetzt möglich die Distanzringe und die einzelnen Bürstenelemente von
der Welle abzunehmen.
5. Die Bürstenelemente lassen sich in umgekehrter Reihenfolge montieren.

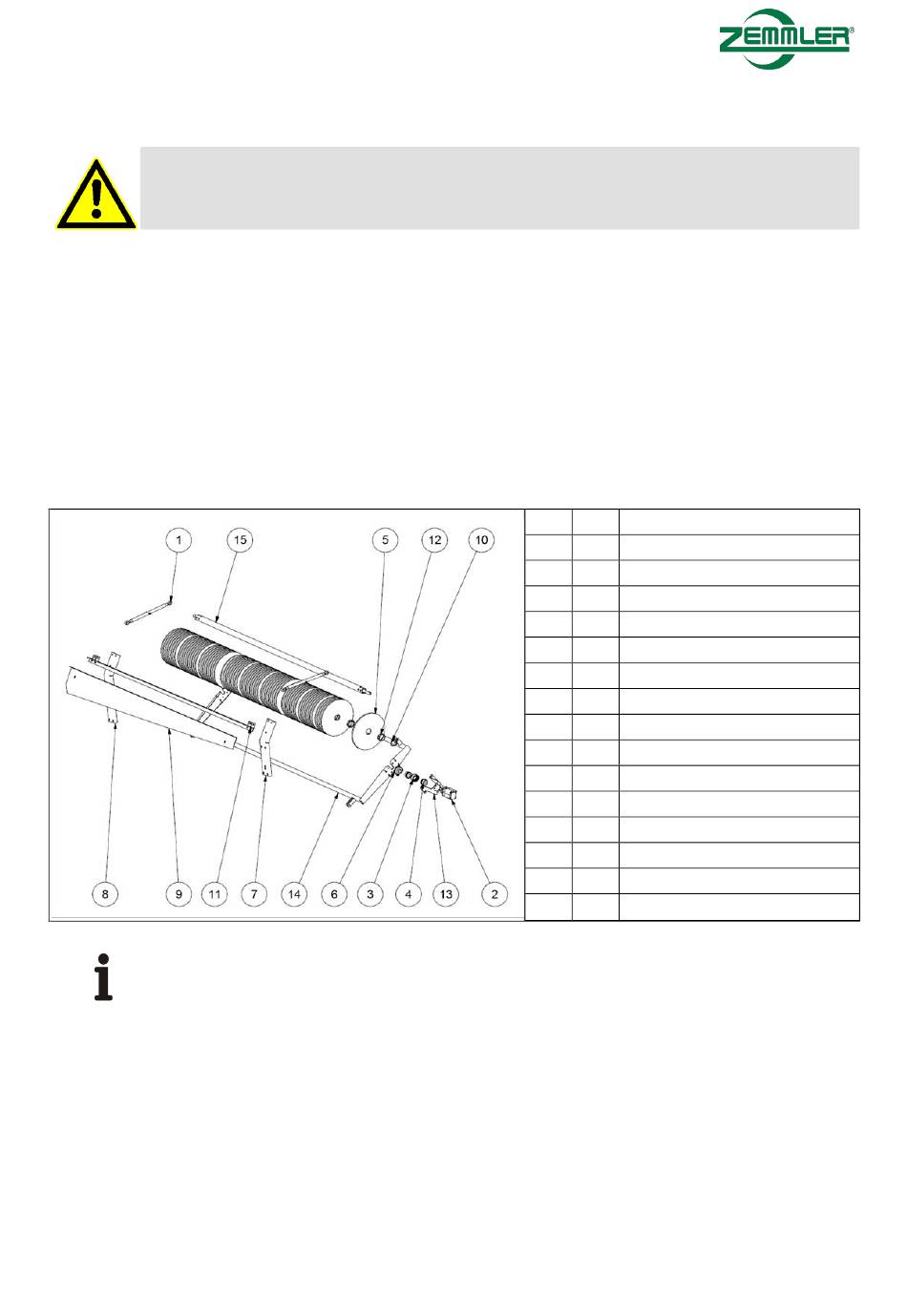

Abb. 11-5: Aufbau und Befestigung des Bürstenelementes
Hinweis!
Falls Sie neue Bürstenelemente benötigen, kontaktieren Sie bitte die ZEMMLER
Siebanlagen. Unsere Mitarbeiter stehen Ihnen gerne zur Verfügung.
Wartung und Instandhaltung
Pos. Anz. Bezeichnung
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
MS4200.095.19
2 Oberlenker
1 Hydraulik-Motor
1 Kupplung
2 Kupplung
76 Bürstenelement
2 Lager
1 SBG Bürstenhalter kurz
1 SBG Bürstenhalter lang
1 Verkleidungsblech Bürste
2 Endstück für Bürstenelemente
1 SBG Bürtsenwellenhalter
90 Distanzring
1 Aufnahme Bürstenmotor
1 Bürstenrahmen
1 Bürstenwelle
®
