Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200
4.5.1 Bedien- und Zustandsanzeigen
Siebwechsel
BAG-langsamer/rückwärts
Störung/Reset
Automatik Aus
BAG-Stop
Transport
Automatik Ein
BAG-schneller/vorwärts
Licht
Motor
Allgemeine Beschreibung

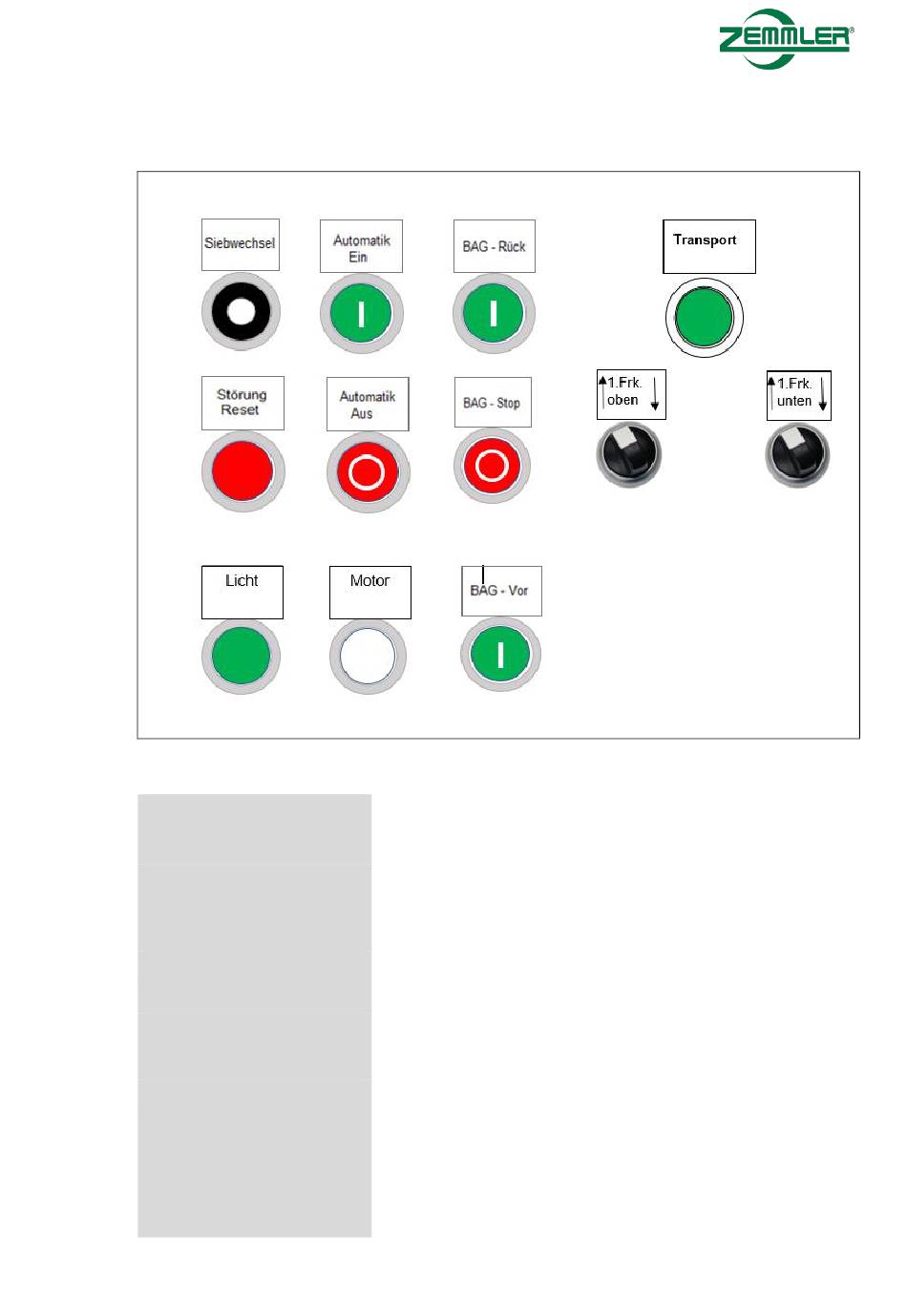

Abb. 4-3: Bedien- und Zustandsanzeigen
Schlüsselschalter für die Aktivierung der Siebwechselfunktion
Bandaufgeber Rücklauf (Bandgeschwindigkeit verringern)
Leuchtfunktion: z.B. Not-Aus Taster wurde betätigt oder eine
andere Störung liegt vor
Tastenfunktion: Notausschleife/Fehlermeldung quittieren
Anlage fährt komplett runter bis Stillstand
Stop Bandaufgeber
Tastenfunktion: Taste betätigen für Aus-/Einklappen der
Bänder, Optional für hydraulische Stützen und Raupenfahrwerk.
Leuchtfunktion: Taste und Knebelschalter leuchten
Anlage fährt hoch bis betriebsbereit
Bandaufgeber Vorlauf (Bandgeschwindigkeit erhöhen)
Tastfunktion: Taster betätigen Licht EIN/AUS
Tastfunktion: Taster betätigen Motor Start/Stop,
Leuchtfunktion: weiß (betriebsbereit), gelb oder rot (Fehler),
grün (Motor läuft)
