WorKit
Tische
Developed by Vitra in Switzerland
Design: Arik Levy
Montageanleitung
2024, 62913889/A
Inhaltsverzeichnis
loading

Verwandte Anleitungen für VITRA WorKit

Inhaltszusammenfassung für VITRA WorKit

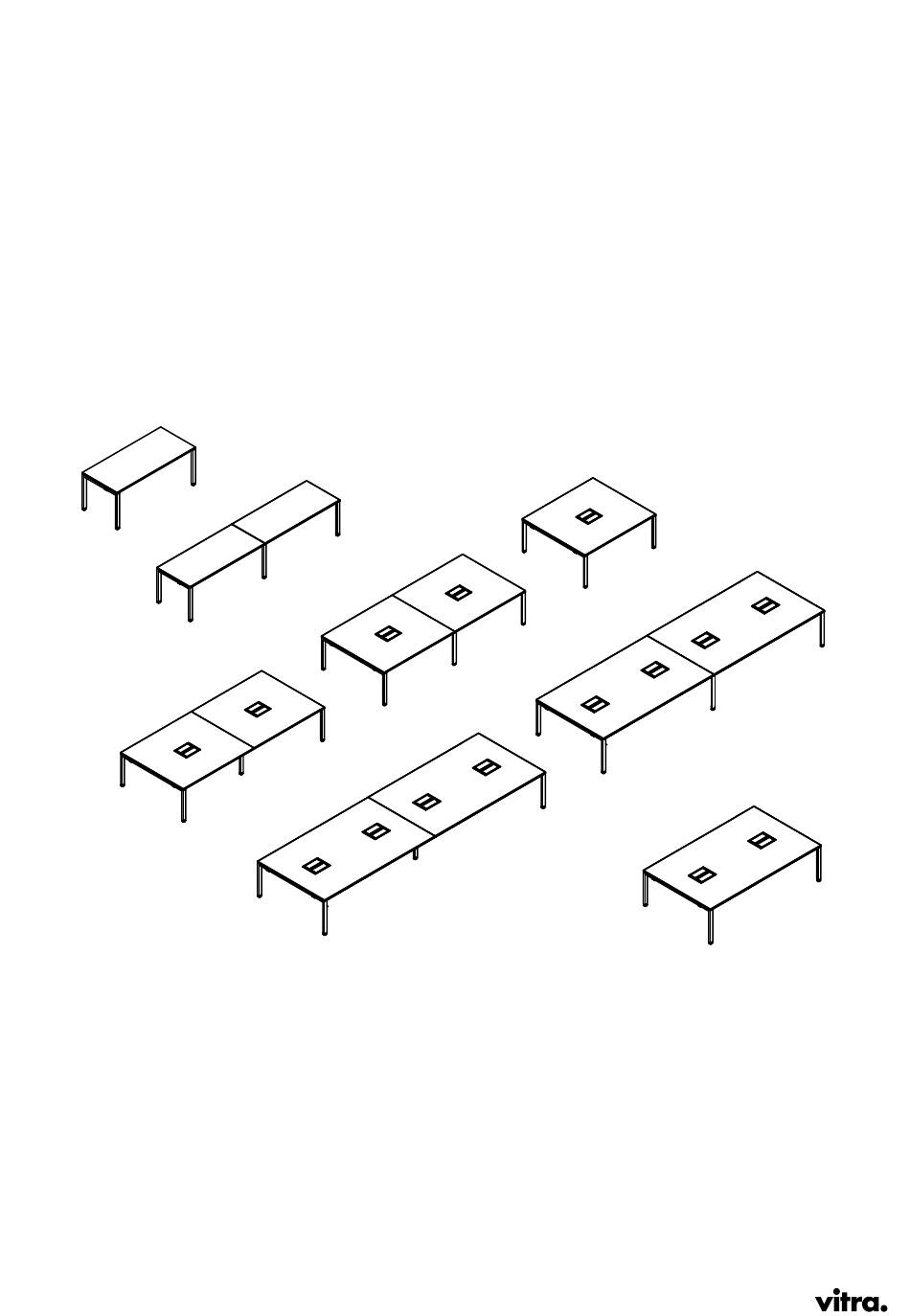

  • Seite 1 WorKit Tische Developed by Vitra in Switzerland Design: Arik Levy Montageanleitung 2024, 62913889/A...

  • Seite 2: Inhaltsverzeichnis

    INHALT Inhalt Hinweise ............................3 Bestimmungsgemässer Gebrauch .................... 3 Symbolerklärung ........................... 3 Sicherheit ............................4 Anforderungen an einen Büroarbeitstisch ................5 Vollwertiger Arbeitsplatz ......................5 Schriftgut in geringem Umfang ....................6 Montage ............................7 Allgemeine Montagehinweise ....................7 Übersicht tischspezifische Montagereihenfolge ..............8 4.2.1 Basistisch Einzelarbeitsplatz ......................

  • Seite 3: Hinweise

    HINWEISE Hinweise Lesen Sie diese Anleitung vor Gebrauch sorgfältig durch. Bewahren Sie diese zum späteren Nachlesen auf. Montage/Demontage darf nur durch Fachpersonal erfolgen. Lieferung vor Montage auf Vollständigkeit überprüfen. Keine Teile verwenden, die nicht zum System gehören. Alle Massangaben sind in mm angegeben. Bestimmungsgemässer Gebrauch Das Produkt ist ausschliesslich zur Nutzung als Tisch im Innenbereich konzipiert.

  • Seite 4: Sicherheit

    Modifikation Ihres Tisches. Einhaltung der GS und BIFMA Zertifikate. ► Vor dem Umbau Ihres Tisches halten Sie Rücksprache mit Vitra, ob Ihre geplante Mo- difikation folgen für die Stabilität Ihrer Produktes hat oder damit das GS oder BIFMA Zertifikat verfällt.

  • Seite 5: Anforderungen An Einen Büroarbeitstisch

    ANFORDERUNGEN AN EINEN BÜROARBEITSTISCH Anforderungen an einen Büroarbeitstisch HINWEIS Wenn die Abmessungen einer Konfiguration mindestens den angegebenen Massen ent- sprechen, dann werden die Anforderungen nach einem Büroarbeitstisch nach EN527-1 erfüllt. Vollwertiger Arbeitsplatz 2024, 62913889/A 5/32...

  • Seite 6: Schriftgut In Geringem Umfang

    ANFORDERUNGEN AN EINEN BÜROARBEITSTISCH 3.2 Schriftgut in geringem Umfang 6/32 2024, 62913889/A...

  • Seite 7: Montage

    MONTAGE Montage Allgemeine Montagehinweise Die Montage- und Verwendungsanleitung ist ein wichtiges Dokument, das vom Nutzer be- rücksichtigt werden muss. Für die Montage Ihres Vitra Produktes werden die folgenden Werkzeuge und Hilfsmittel be- nötigt. 2024, 62913889/A 7/32...

  • Seite 8: Übersicht Tischspezifische Montagereihenfolge

    MONTAGE 4.2 Übersicht tischspezifische Montagereihenfolge 4.2.1 Basistisch Einzelarbeitsplatz 8/32 2024, 62913889/A...
  • Seite 9 MONTAGE Montagereihenfolge / Kapitel 4.3.1 "Gleiter / Rollenwechsel" 4.3.2 "Fuss" 4.3.3 "Längs-/ Quertraverse" 4.3.9 "Kabelkorb Einzelarbeitsplatz (optional)" 4.3.6 "Tischplattenaufnahme" 4.3.7 "Tischplatte" 4.3.8 "Abdeckkappe" 4.3.13 "Technikblock (optional)" 4.3.12 "Flap (optional)" 2024, 62913889/A 9/32...

  • Seite 10: Anbautisch Einzelarbeitsplatz

    MONTAGE 4.2.2 Anbautisch Einzelarbeitsplatz 10/32 2024, 62913889/A...
  • Seite 11 MONTAGE Montagereihenfolge / Kapitel 4.3.1 "Gleiter / Rollenwechsel" 4.3.2 "Fuss" 4.3.3 "Längs-/ Quertraverse" 4.3.4 "Mittelfuss" 4.3.9 "Kabelkorb Einzelarbeitsplatz (optional)" 4.3.11 "Verbindungskabelkorb (optional)" 4.3.6 "Tischplattenaufnahme" 4.3.7 "Tischplatte" 4.3.8 "Abdeckkappe" 4.3.13 "Technikblock (optional)" 4.3.12 "Flap (optional)" 2024, 62913889/A 11/32...

  • Seite 12: Besprechungstisch 2400 X 800

    MONTAGE 4.2.3 Besprechungstisch 2400 x 800 12/32 2024, 62913889/A...
  • Seite 13 MONTAGE Montagereihenfolge / Kapitel 4.3.1 "Gleiter / Rollenwechsel" 4.3.2 "Fuss" 4.3.3 "Längs-/ Quertraverse" 4.3.6 "Tischplattenaufnahme" 4.3.7 "Tischplatte" 4.3.8 "Abdeckkappe" 4.3.12 "Flap (optional)" 2024, 62913889/A 13/32...

  • Seite 14: Basistisch Doppelarbeitsplatz

    MONTAGE 4.2.4 Basistisch Doppelarbeitsplatz 14/32 2024, 62913889/A...
  • Seite 15 MONTAGE Montagereihenfolge / Kapitel 4.3.1 "Gleiter / Rollenwechsel" 4.3.2 "Fuss" 4.3.3 "Längs-/ Quertraverse" 4.3.10 "Kabelkorb Doppelarbeitsplatz (optional)" 4.3.6 "Tischplattenaufnahme" 4.3.7 "Tischplatte" 4.3.8 "Abdeckkappe" 4.3.13 "Technikblock (optional)" 2024, 62913889/A 15/32...

  • Seite 16: Anbautisch Doppelarbeitsplatz

    MONTAGE 4.2.5 Anbautisch Doppelarbeitsplatz 16/32 2024, 62913889/A...
  • Seite 17 MONTAGE Montagereihenfolge / Kapitel 4.3.2 "Fuss" 4.3.3 "Längs-/ Quertraverse" 4.3.4 "Mittelfuss" 4.3.10 "Kabelkorb Doppelarbeitsplatz (optional)" 4.3.11 "Verbindungskabelkorb (optional)" 4.3.6 "Tischplattenaufnahme" 4.3.7 "Tischplatte" 4.3.8 "Abdeckkappe" 4.3.13 "Technikblock (optional)" 2024, 62913889/A 17/32...

  • Seite 18: Anbautisch Doppelarbeitsplatz (Mittelfuss Eingerückt)

    MONTAGE 4.2.6 Anbautisch Doppelarbeitsplatz (Mittelfuss eingerückt) 18/32 2024, 62913889/A...
  • Seite 19 MONTAGE Montagereihenfolge / Kapitel 4.3.2 "Fuss" 4.3.3 "Längs-/ Quertraverse" 4.3.5 "Mittelfuss eingerückt" 4.3.10 "Kabelkorb Doppelarbeitsplatz (optional)" 4.3.11 "Verbindungskabelkorb (optional)" 4.3.6 "Tischplattenaufnahme" 4.3.7 "Tischplatte" 4.3.8 "Abdeckkappe" 4.3.13 "Technikblock (optional)" 2024, 62913889/A 19/32...

  • Seite 20: Montageschritte

    MONTAGE 4.3 Montageschritte 4.3.1 Gleiter / Rollenwechsel 20/32 2024, 62913889/A...

  • Seite 21: Fuss

    MONTAGE 4.3.2 Fuss 2024, 62913889/A 21/32...

  • Seite 22: Längs-/ Quertraverse

    MONTAGE 4.3.3 Längs-/ Quertraverse 22/32 2024, 62913889/A...

  • Seite 23: Mittelfuss

    MONTAGE 4.3.4 Mittelfuss 2024, 62913889/A 23/32...

  • Seite 24: Mittelfuss Eingerückt

    MONTAGE 4.3.5 Mittelfuss eingerückt 24/32 2024, 62913889/A...
  • Seite 25 MONTAGE 2024, 62913889/A 25/32...

  • Seite 26: Tischplattenaufnahme

    MONTAGE 4.3.6 Tischplattenaufnahme 26/32 2024, 62913889/A...

  • Seite 27: Tischplatte

    MONTAGE 4.3.7 Tischplatte 2024, 62913889/A 27/32...
  • Seite 28 VORSICHT Unzureichende Stabilität bei Tischhöhe >1000mm Die Stabilität ohne die Schrauben S5x25 kann beeinträchtigt sein. ► Stellen Sie sicher, dass bei Ihrem WorKit Tisch mit Tischhöhe >1000mm die mitgeliefer- ten Schrauben S5x25 und Scheiben ø6,4 montiert werden. 28/32 2024, 62913889/A...

  • Seite 29: Abdeckkappe

    MONTAGE 4.3.8 Abdeckkappe 2024, 62913889/A 29/32...

  • Seite 30: Kabelkorb Einzelarbeitsplatz (Optional)

    MONTAGE 4.3.9 Kabelkorb Einzelarbeitsplatz (optional) 4.3.10 Kabelkorb Doppelarbeitsplatz (optional) 4.3.11 Verbindungskabelkorb (optional) 30/32 2024, 62913889/A...

  • Seite 31: Flap (Optional)

    MONTAGE 4.3.12 Flap (optional) 4.3.13 Technikblock (optional) 2024, 62913889/A 31/32...
  • Seite 32 Vitra Factory GmbH Charles-Eames-Strasse 2 79576 Weil am Rhein Germany www.vitra.com...
