Symboolverklaring
Gevaar met een gemiddelde risicograad, dat bij niet-naleving
WAARSCHUWING
de dood of ernstig (onherstelbaar) letsel tot gevolg kan hebben.
VOORZICHTIG Gevaar met een lage risicograad, dat bij niet-naleving matig
(herstelbaar) letsel tot gevolg kan hebben.
LET OP
Materiële schade, geen veiligheidsinstructie! Geen kans op
letsel.
Lees de handleiding vóór de ingebruikname
Elektrisch gereedschap voldoet aan beschermingsgraad II
Milieuvriendelijke verwijdering
CE-conformiteitsmarkering
1. Technische gegevens
Beoogd gebruik
REMS Turbo K is bedoeld voor het zagen van staal, roestvrij staal, non-ferrometalen,
lichtmetaal, kunststof e.a. tot een vastheid van ca. 1000 N/mm².
REMS Turbo Cu-INOX is bedoeld voor het zagen van roestvrijstalen buizen, koperen
buizen en andere materialen, alsmede voor het ontbramen van buizen aan de
buiten- en binnenkant met REMS REG 10 – 54 E.
WAARSCHUWING
Elk ander gebruik is oneigenlijk en daarom niet toegestaan.
1.1. Artikelnummers
REMS Turbo K met automatische koelsmeervoorziening
REMS Turbo T buiszirkelzaagmachine voor droogzagen
REMS universeel metaalcirkelzaagblad HSS, 225×2×32,
120 tanden
REMS metaalcirkelzaagblad HSS speciaal voor roestvast staal,
fijvertand, 225×2×32, 220 tanden
REMS metaalcirkelzaagblad HSS-E (cobaltgelegeerd)
speciaal voor roestvast staal, fijvertand, 225×2×32,
220 tanden. Zeer hoge standtijd.
Ringsleutel SW 27/17
Elektronische toerentalregelaar (REMS Turbo K)
Zeskant-inbussleutel
REMS Herkules materiaalondersteuning
REMS REG 10 – 54 E

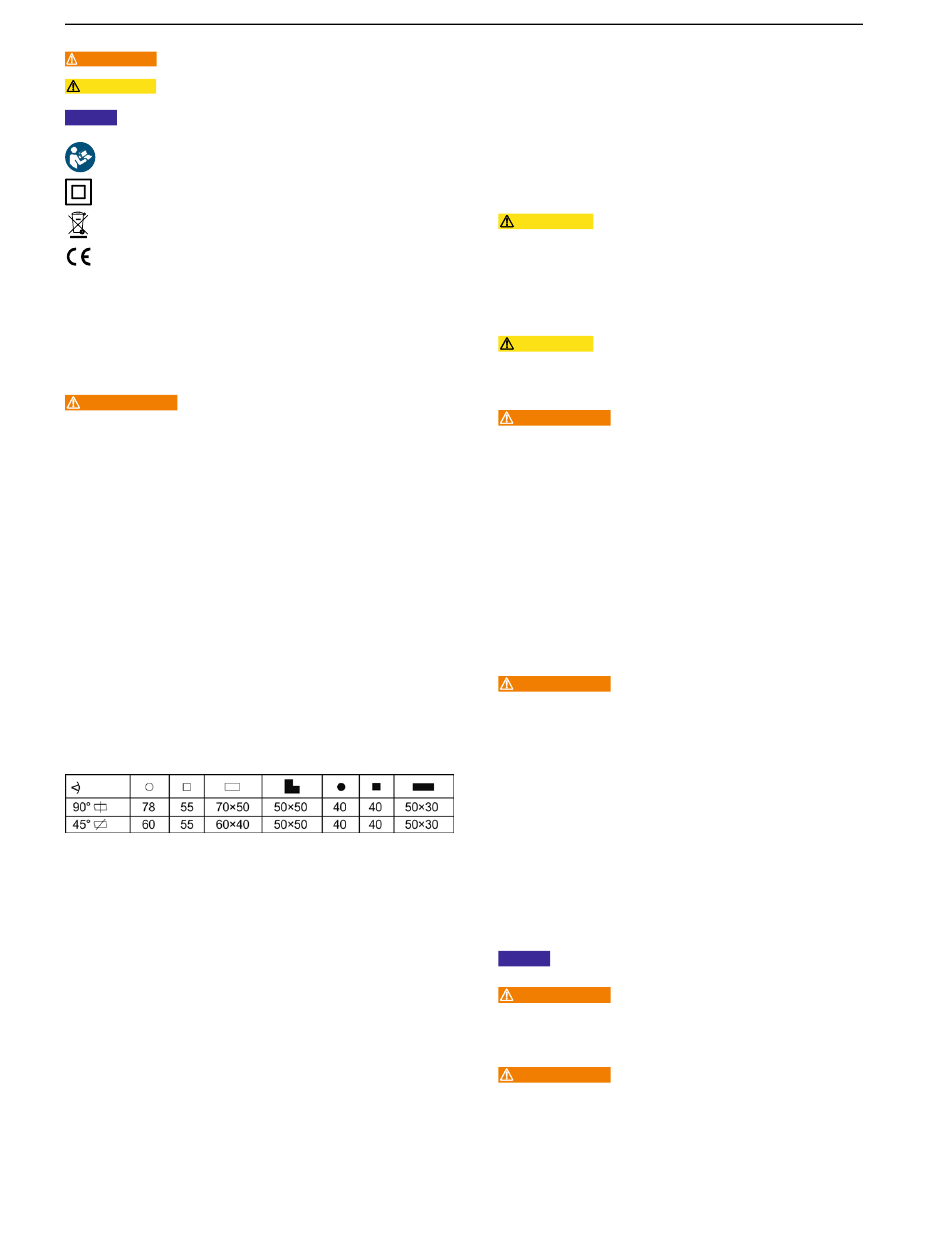

1.2.1. Werkbereik REMS Turbo K
Zaagblad
Max. doorsnede
Dwarsdoorsnede: buizen, profielen, volmateriaal
Materialen: staal, roestvast staal, legeringen, lichtmetaal,
kunststof e.a. tot en met een vastheid
van ca. 1000 N/mm²
Haaks afkorten en afkorten in verstek tot 45°
1.2.2. Werkbereik REMS Turbo Cu-INOX
Zaagblad
Roestvaststalen buizen, koperen buizen en andere materialen
1.3.1. Toerental/Afkortsnelheid REMS Turbo K
Toerental zaagblad onbelast
Toerental zaagblad nominale belasting
Afkortsnelheid bij nominale belasting
1.3.2. Toerental/Afkortsnelheid REMS Turbo Cu-INOX
Toerental zaagblad onbelast
Toerental zaagblad nominale belasting
Afkortsnelheid bij nominale belasting
1.4.1. Elektrische gegeven REMS Turbo K
230 V 1~; 50 – 60 Hz; 1200 W; 5,7 A of 110 V 1~; 50 – 60 Hz; 1200 W; 11,4 A
Beveiliging (net) 10 A (B), belastbaarheid van de motor S3 20% 2/10 min,
geïsoleerd, ontstoord.
1.4.2. Elektrische gegeven REMS Turbo Cu-INOX
230 V; 50 – 60 Hz; 500 W; 2,5 A of 110 V; 50 – 60 Hz; 500 W; 5,0 A;
Beveiliging (net) 10 A (B), belastbaarheid van de motor S3 20% 2/10 min,
geïsoleerd, ontstoord.
1.5. Afmetingen
L × B × H:
1.6. Gewichten
REMS Turbo K
REMS Turbo Cu-INOX
18
All manuals and user guides at all-guides.com
849007
849006
849700
849703
849706
849112
565061
074005
120100
113835
225 × 2 × Ø 32 mm
78 mm
225 × 2 × Ø 32 mm
Ø ≤ 76 mm
115 ¹/min
73 ¹/min
52 m/min
60 ¹/min
40 ¹/min
28 m/min
425 × 490 × 600 mm (16¾" × 19⅓" × 23⅔")
22 kg (48 lb)
17 kg (37 lb)
1.7. Geluidsinformatie
Emissiewaarden met betrekking tot werkplek
Maximum peil van het geluidsvolume
1.8. Vibraties
Gemeten effectieve waarde van de versnelling
REMS Turbo Cu-INOX
REMS Turbo K
De aangegeven trillingsemissiewaarde werd met een genormde testmethode
gemeten en kan voor vergelijk met een ander apparaat gebruikt worden. De
aangegeven trillingsemissiewaarde kan ook voor een inleidende inschatting
van de uitzetting gebruikt worden.
VOORZICHTIG
De trillingsemissiewaarde kan zich tijdens gebruik van het apparaat van de
aangegeven waarde onderscheiden, afhankelijk van de manier en wijze waarop
het apparaat gebuikt wordt. Afhankelijk van de feitelijke gebruiksomstandigheden
(intermitterend) kan het noodzakelijk zijn veiligheidsmaatregelen te nemen voor
bescherming van de gebruiker.
2. Ingebruikname
VOORZICHTIG
Machine niet bij de motorhandgreep, maar met beide handen bij de stan-
daard meene m en!
2.1. Elektrische aansluiting
WAARSCHUWING
Netspanning in achtnemen! Voordat het apparaat aangesloten wordt kontro-
leren of de netspanning overeenkomt met de aange geven spanning op het
kapaciteitsplaatje. Indien met koelsmeermiddel wordt ge werkt, dan moet de
machine op een aard lekschakelaar 30 mA aangesloten zijn.
2.2.1. Opstellen van de machine REMS Turbo K
Bevestiging op werkbank met 4 bouten M 10 (lengte 20 mm plus plaatdikte
werkbank) van anderen in het koelmiddelreservoir.
Het meegeleverde koelmiddel REMS Spezial (2 liter) in het koelmiddelreservoir
(14) gieten. Voor drinkwaterleidingen REMS Sanitol ge bruiken.
Voor aftappen van het reservoir het korte slangetje van de pomp bij de aandrij-
ving aftrekken, in een bus steken, en de machine aanzetten.
2.2.2. Opstellen van de machine REMS Turbo Cu-INOX
Bevestiging op werkbank met 4 bouten M 10 (lengte 65 mm plus plaatdikte
werkbank) en moeren.
2.3. Montage (vervanging) van het metaalcirkelzaagblad (fig. 5)
WAARSCHUWING
Stekker uit het stopkontakt!
Bij de keuze van het metaalcirkelzaagblad dient erop te worden gelet dat de
tandsteek kleiner is dan de (wand)dikte van het te zaken materiaal, omdat het
metaalcirkelzaagblad anders klemt en breekt.
Trek het verbindingsstuk (3) samen met het vizier (6) over de kraag van de
beschermkap (4) en leg het in de richting van de spanhendel (16) neer (niet
demonteren). Draai de 4 schroeven van de beschermkap (4) met de bijgeleverde
inbussleutel los en leg de beschermkap (4) compleet (niet demonteren!) naar
achteren neer. Draai de zeskantmoer die het metaalcirkelzaagblad bevestigt
(rechtse draad), los met de bijgeleverde ringsleutel SW 27. Verwijder de sluit-
ring. Breng het metaalcirkelzaagblad (7) aan (vervangen). De hulpgaten van
de metaalcirkelzaagbladen voor REMS Turbo zijn verspringend aangebracht,
zodat het metaalcirkelzaagblad alleen zo kan worden aangebracht, dat de
zaagtanden in de zaagrichting staan. Plaats de sluitring en draai de zeskantmoer
vast. Breng de beschermkap (4) met het gat op de spiraalspanstift (1) in de
juiste positie in de zaagbehuizing en bevestig deze met de 4 schroeven. Plaats
het vizier (6) over het metaalcirkelzaagblad en hang het aan de kraag van de
beschermkap (4).
LET OP
Gebruik alleen originele REMS metaalcirkelzaagbladen!
WAARSCHUWING
De beschermkap moet in ieder geval weer compleet worden gemonteerd,
letselgevaar!
3. Werking
WAARSCHUWING
Material veilig inspannen! Matige aanzetdruk uitoefenen!
3.1. Werkingsprocedure
Materiaal zo klemmen, dat de streep op het vizier (6) boven de plaats van
afkorten staat. Materiaal met klemhendel (16) vast zetten. Tipschakelaar op de
aanzethandel indruk ken (2) en het materiaal afkorten. Mocht het in te klemmen
materiaal korter zijn dan de halve klembankbreedte, dan moet in het lege deel
van de klembank een even groot stuk materiaal geplaatst worden, zodat de
kleminrichting parallel klemt. Indien b. v. door een nageslepen zaagblad het
werkstuk niet meer volledig doorgezaagd kan worden, dan moet er een opvul-
stuk onder het werstuk gelegd worden.
nld
90 db (A)
105 db (A)
12,2 m/s²
20,1 m/s²
