ANSCHLÜSSE & LED'S
RJ45 Anschluss:
Power over Ethernet IEEE802.3af/at (PoE+), Alternative B
RJ45 Anschluss
Pin
Signal
PoE
1
BI_DA+
2
BI_DA-
87654321
3
BI_DB+
4
BI_DC+
VCC+
PoE Budget
Port 1-8
30W / Port
Port 9+10
-
Status LEDs:
PoE LED
LINK / Activity LED
LED Name
Farbe
LED Funktion
An:
Verbunden
LINK (ACT)
Gelb
Blinken:
Datenübertragung
An:
PoE ist aktiv
PoE
Grün
Blinken:
Power Device (PD) erkannt
Off:
Kein (PD) Gerät angeschlossen
An:
1000 Mbit/s
Speed (SPD)
Grün
Aus:
10/100 Mbit/s
48V bis 57V T-Block:
ACHTUNG!
Bitte auf die richtige Polarität achten!
Netzteil nie eingeschaltet mit dem Terminal Block
verbinden!
V- V+
V- V+
Redundante Stromversorgung möglich zur Verminderung von Betriebsausfällen.
Beide Netzteile müssen die gleiche Spannung verwenden!
2
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise.
1.
Installieren Sie den EX-62025POE mit dem DIN-Rail Kit auf eine Tragschiene.
Pin
Signal
PoE
5
BI_DC-
VCC+
6
BI_DB-
7
BI_DD+
VCC-
8
BI_DD-
VCC-
Total 240W
-
2.
Schließen Sie den Stromanschluss des optional erhältlichen Netzteils an den Terminal
Block an und schalten Sie das Netzteil ein.
3.
Nach dem Einschalten des Geräts leuchtet die PWR-Anzeige. Wenn die Anzeige nicht
leuchtet, überprüfen Sie den korrekten Anschluss an die Stromversorgung.
SPD LED
4.
Verbinden Sie Ihre Netzwerkgeräte über ein Netzwerkkabel mit dem Switch.
5.
Wenn alle Kabel korrekt angeschlossen sind, leuchten die Anzeigen entsprechend dem
Portstatus der LEDs (Seite 2).
TECHNISCHER HINWEIS
Verhalten bei STP-Kabelerdung
Bei der Verwendung von geschirmten Kabeln zur Verbindung zweier Ethernet-Geräte kann eine
Erdungsschleife
Erdungsverbindungspfad erzeugt. Dies kann dazu führen, dass Erdungsstrom zu den Ethernet-
Anschlüssen fließt und die Geräte beschädigt. Wenn es notwendig ist, geschirmte Kabel zu
verwenden, empfehlen wir die Verwendung eines metallischen RJ45-Steckers an einem Ende
und eines nicht-metallischen Steckers am anderen Ende. Alternativ kann ein Patchpanel
zwischen den beiden Geräten verwendet werden, um Erdschleifen zu vermeiden.
Bei Verbindungen über kurze Entfernungen (z. B. zwischen zwei im selben Schrank installierten
Geräten) können beide Enden des abgeschirmten Kabels auf denselben Erdungspunkt
bezogen werden. Daher ist es in diesem Fall akzeptabel, ein abgeschirmtes Kabel mit
metallischen RJ45-Steckern an beiden Geräten zu verwenden.
REINIGUNG
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte
darauf achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden.
Verwenden Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!
Deutschland:
EXSYS Vertriebs GmbH
Industriestrasse 8
61449 Steinbach
www.exsys.de
Das DIN-Rail Kit ist mit zwei Schrau-
ben an der Rückseite vormontiert
entstehen,
wenn
die
Abschirmung
der
Kabel
einen
Schweiz:
Italia:
EXSYS Vertriebs GmbH
EXSYS Italia Srl
Dübendorfstrasse 17
Via Belvedere, 45/B
8602 Wangen
I-22100 Como
www.exsys.ch
www.exsys.it
3
Manual
Anleitung
Vers. 1.2 / 10.12.24

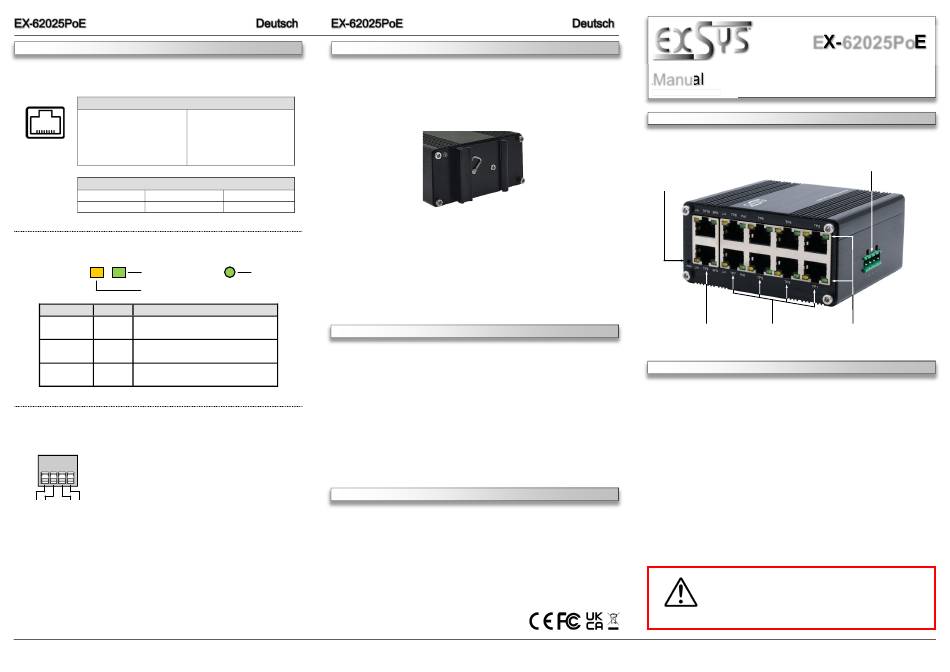

LAYOUT
Power LED
2x RJ45
8x RJ45
100/1000 Mbps
Gigabit PoE
DESCRIPTION & TECNICAL INFORMATION
zusätzlichen
The probably smallest industrial 10-port Gigabit PoE-Switch EX-62025PoE offers full Gigabit
performance on all 10 ports despite its extremely small outer dimensions. Eight downlink ports
provide up to 30W each for connecting PoE power devices (PD) such as IP cameras or IP
phones. Thanks to the rugged metal housing and the extended operating temperature range
from -40°C to 80°C, it is suitable for a variety of applications even in harsh environments. Power
is supplied from the terminal block (48-57VDC) and can be redundant to reduce operational
downtime. The EX-62025PoE supports Auto-MDI/MDI-X and Auto-Negotiation.
Compatibility:
Gigabit Ethernet 10/100/1000Base-T
PoE:
IEEE 802.3af/at (PoE+), Mode/Alternative B
Operating System:
All operating systems
Connectors:
10x RJ45-Port (8x PoE+), 1x Terminal Block 48~57VDC
Extent of Delivery:
EX-62025P0E, DIN-Rail Kit, Manual
WARNING!
If the negative pole of the power supply is earthed,
refer to the technical note on page 6.
EX-62025PoE
48~57V T-Block for optional
Power Supply
PoE / Status-LED's
