Inhaltszusammenfassung für EcoDim ECO-DIM.10 WiFi

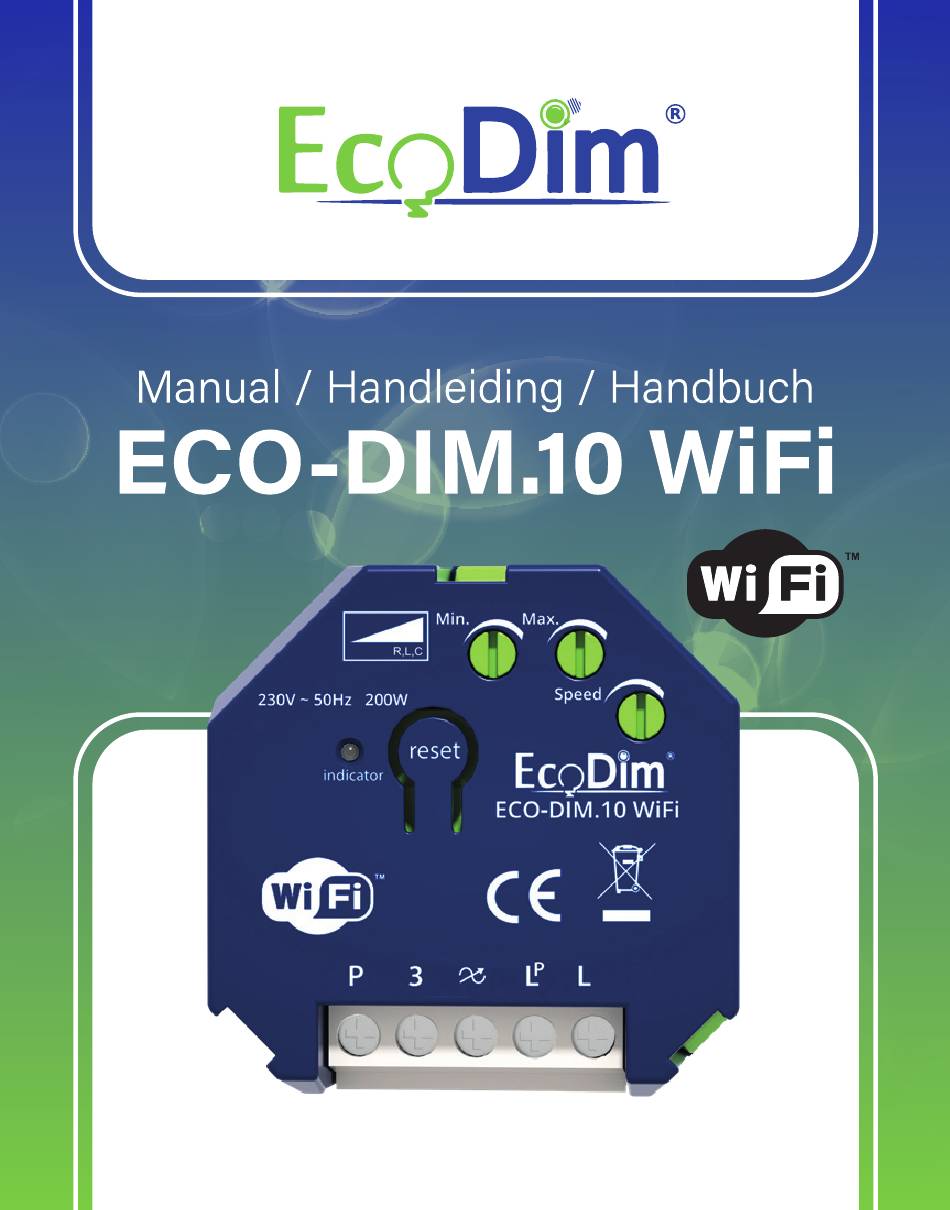

- Seite 1 Manual / Handleiding / Handbuch ECO-DIM.IO WiFi EcoDim ECO-DIM. 10 WiFi...
- Seite 3 IMPORTANT! please Read this manual carefully before installation. • It is dangerous if people without proper training will work on an electrical installation! • There may be a dangerous voltage at the output Ofthe dimmer! • When working on the wiring, always switch off the main voltage. Failure to observe this warning may result in death or serious injury! •...
- Seite 4 English Manual Nederlandse handleiding Deutsches Handbuch...
- Seite 5 Smart Dimmer Module 200W Item Eco-Dim.10 WiFi Min. To set the mnimum light level. Max. Setting TO Set the maximum light level Dimming Speed Setting TOset the dimming speed. LED Indicator Indicates when dimmer is in pairing mode(blinking blue). To set the dimmer to factory settingOrto pair mode.
- Seite 6 1.Specifications Input voltage 220 - 240 vac, 50HZ power (load) 200W Halogen light bulbs Suitable Led-, halogen-, incandescent bulbs Type dimmer Leading Edge & Trailing Edge Working temperature 40 OC Operation push Dimming by Retractive Switch Voice Control Dimensions Weight 35.4g 45.1 19.8...
- Seite 7 2. Installation 2.1- Turn Offthe power To prevent electrical shock and/or equipment damage, disconnect electrical power at main fuse or circuit breaker before installation maintenance. ge aware that if the circuit breaker is off, some voltage may remainin the wires — before proceeding with the installation, be sure no voltage is present in the Wiring.
- Seite 8 MIN adjustment Switch on the lighting using the retractive switch. Then push the retractive switch until the light output is on its minimum level.Are lights blinking? Then Slowlyturn the MIN potentiometer to the right with a screwdriver till you get stable light. Is the light already stable? Then sloww turn the MIN potentiometer to the left for an even better dimmability, until just before the point the lights Start to blink.
- Seite 9 Step 4. Pairing device EcoDim push the 'reset •button until the indicator flashes Slowly. When the led indicator flashes blue nu canproceedfrom your mobile device. Step 4. pairing device Auto Scan: Push the reset button on the WiFi dimmer till the indicator start blinking blue.
- Seite 10 Nominal power = number OfLEOlight sources• Nominal power LED / PowerFactor. Example;10 lamps • (5W per lamp / 08 powerFaCtOr) = 62.5"Vatt 6, Connect Manuals concerning the connection Of the EcoDim Smart dimmer With various known apps Can found Onthis page; Go to: www.ecodim.n//downloads-smart-dimmer...
- Seite 11 Smart Dimmer Module 200W Item Eco-Dim.10 WiFi Min. Hiermee kunt u het minimale lichtniveau instellen. Max. afstelling Hiermee kunt u het lichtniveau inste•llen. Instellen dimsnelheid Hiermee kunt u de dimsnelheid Het led lampje zal in een blauw beginnen te knipperenwanneerdezein kappelstandStaat, Hiermee kunt u de dimmer naarfabrieksinstellingenOfin pairingrnodus zetten.
- Seite 12 1.Specifications Input voltage 230 vac, 50HZ power (load) 200W led 200W halogeen- gloeilampen Geschikt voor Led-, halogeen., gloeilampen Type dimmer fase aan• & afsnijding Werkbare temperatuur 40 OC Bediening Via pulsschakelaar Ofspraakbesturing Dimensions Weight 35.4g 45.1 19.8 00000...
- Seite 13 2. Installatie 2.1 - Schakel de stroom 0m elektrische schokken en,'of schade aan apparatuurte voorkomen schakelt u de elektrische uoeding installatieOfOnderhouduit. Hcudt rekeningmee dat, zelfg de elektrische voeding is uitgeschakeld, wat spanning in de draden kan achterblijven. Neem extra voorzorgsmaatregelen om te voorkomen dat het apparaat per ongeluk wordt ingeschakeldtijdens de installatie.
- Seite 14 instellen Schakel de verlichting in Viade puls schakelaar.Gaan de knipperen op de laagste dimstand? Draaidan de MIN potmeter langzaam naar rechtsvoor stabiel licht. Is het licht al stabiel? Draai de MIN potmeter dan langzaam maar links voor een nog betere dimbaarheid,tot net V66r het punt datde lampengaan knipperen. Dat is de beste dimbaarheid Vande led lampen_ instellen Schakel de verlichting in Viade puls schakelaar.Gaan de...
- Seite 15 Step 4. Koppelen EcoDim Houdde 'reset•-knap in totdat de indicator knippert. Wanneer de led-indicator Wauw knippert, kunt u doorgaanvanaf uw mobieleapparaat, Stap 4. Apparaat koppelen Auto Scan: Druk op de resetknop op de Win-dimmer totdat de indicator blauw begint te Tik OP•v Apparaat...
- Seite 16 4.2 - Gebruik als een aan-uit schakelaar Stap I. Zorg dat uw verlichting aan staat, Stap 2. Druk 7 keer op dc 'reset '-knop. u voo' 7e keer drukt, houdt dan dc •reset•-knopingedrukt totdat het lampje begint te knipperen. Laat de knop IOS.
- Seite 17 WiFi LED-Dimmer Modul 200W Item Eco-Dim.10 WiFi Min. Zum Einstellender minimalenHelligkeit. Max. einstellung Zum Einstellen der Helligkeit Einstellung der Dimmgeschwindigkeit um die Dimmgeschwidigkeit einzustellen. LED-Anzeige Die LED beginnt blau zu blinken, wenn es sich im Kopplumgsmodus b efindet, Damit können Sie den Dimmer auf Werkseinstellungen Oderin den Pairing-Modus versetzcn.
- Seite 18 1.Specifications Eingangsspannung 230 vac, 50HZ Anschlussleistung 200W Halogen-Glühlampen Passend für Led-, Halogen-Glühlampen, Glühlampen Dimmertyp R,L,C Phasenan• und •abschaltung Betriebstemperatur 40 OC Momentschalter und sprachunterstützung Abmessungen Gewicht 35.4g 45.1 19.8 00000...
- Seite 19 2. Installation 2.1- Schaften Sie die Stromversorgung Trennen Sie vor der Installation und Warlung die Stromversorgung an der Hauptsicherung Oderam Leigtunggschalter, u rn Stromgchlåge und OderGerateschåden zu vermeiden.aeachten Sie,dass auchbei ausgeschaltetemLeistungsschalter möglicherweise roch Spannung in den Kabeln verbleibt. Bevor Sie mit der Installation fortfahren.
- Seite 20 MIN-einstellung Schalten S,iedie Beleuchtung mit dem Universaltasterein. Drücken Sie dann den Universaltaster. bis die Lichtleisturvg Mindestwert iSt glinken deirpe Lichter? Drehen Siedann das MIN-potentiometer langsam mit einem Schraubendrehernach rechts, bis Sie ein stabiles Licht erhalten, 1st das Licht Schon stabil? Orehen Sie dann für noch bessere Dimmbarkeit das MIN-Potentiometer...
- Seite 21 Schritt 4. Geråte koppeln EcoDim Orücken Sie die Reset-Taste, bis die Anzeigelangsamblinkt. Wenn die LED•Anzeige blau blinkt, könnenSie Ihrem Mobilgerät Schritt 4. Geräte koppeln Automatischer Scan: Drücken Sie die Reset-Taste des ECO•DIM.IO WiFi, bis die LED• Leuchte schnellZu blinken be-ginnt. T ippenSie auf Gerst hinzufügen>...
- Seite 22 Berucksichtigen Sie bei der aerechnungder LED-AnschlussleistungdeSDimmers den Power-Factor der dimmbaren LED•8eIeuchtung,Siehedazudie globale aerechnung Nennleistung = Anzahl LED-Lichtquellen Nennleistung LED 'Leistungsfaktor. Fur beispiel:10 Lampen• (5W pr0 Lampe/ 0.8powerFactOr)= 62,5 6, Verbinden Anleitungen Verbindung des EcoDim Smart Dimmers mit verschiedenenbekannten Apps finden Sie aufdieser Seite; Gehe www.e•codim.n//do•nnloads-smart•dimmer...
- Seite 24 Manual / Handleiding / Handbuch ECO-DIM.IO WiFi EcoDim Dr. Huber Noodtstraat 7001DV Doetinchem. The Netherlands info@ecodim.nl | +31 (0)314844691...
