EcoDim ECO-DIM.17 Matter Bedienungsanleitung

Vorschau ausblenden
1
2
3
4
5
6
7
8

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

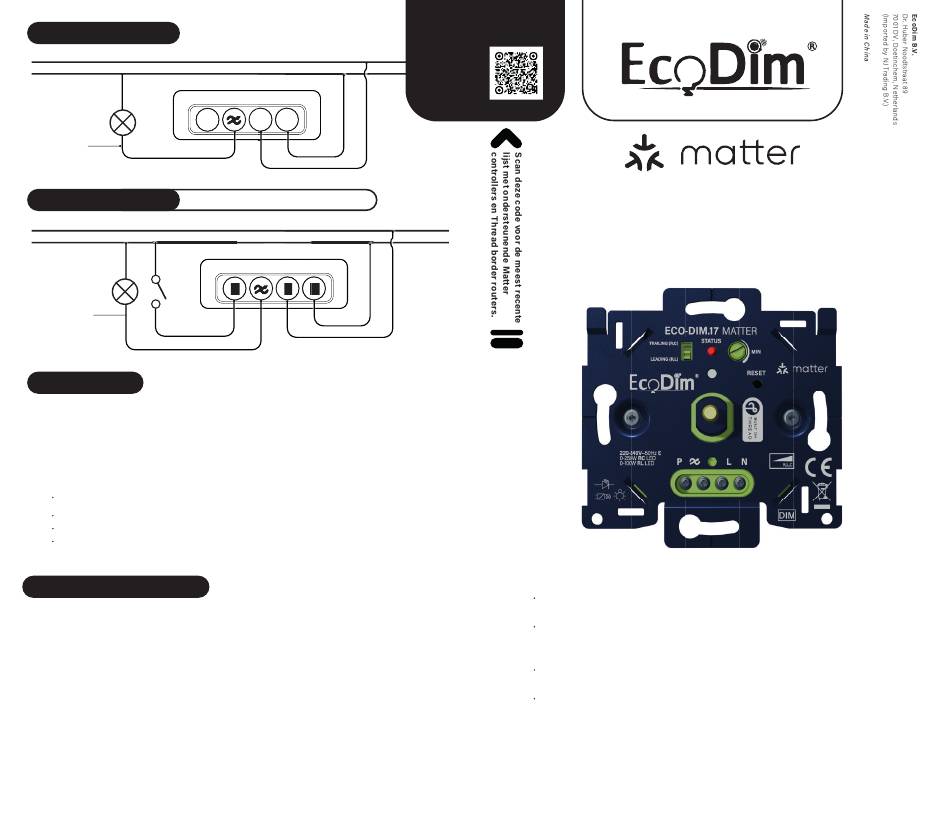

Aansluitschema
L
draad
(Fasedraad, vaak bruin)
N
draad
(Nuldraad, vaak blauw)
DIMMER
P
LED
LOAD
Schakeldraad
(vaak zwart)
Wisselschakeling
met meerdere pulsdrukkers
L
draad
(Fasedraad, vaak bruin)
N
draad
(Nuldraad, vaak blauw)
LED
LOAD
Schakeldraad
(vaak zwart)
Specificaties
Aansluitvoltage:
220-240 VAC 50Hz
Frequentie:
2,4 GHz, 868 / 915 MHz
Dimtechniek:
Trailing edge and leading edge (R,L,C)
Dimbare led lampen:
0-250W Trailing (R,C)
0-100W Leading (R,L)
Lampen met elektronische trafo's:
10-300W
Halogeen- en gloeilampen:
10-300W
•
Geschikt voor zowel retrofit lampen als nieuwe installaties.
•
Tweedraadsaansluiting - geen nuldraad nodig.
•
Soft start systeem voor langere levensduur van de led lamp.
•
Overheat & overload protectie.
Min. lichtniveau instellen
Zet de lichten aan met de dimmeras. Draai de dimmeras vervolgens zo ver mogelijk naar links
(minimale lichtopbrengst). Knipperen de lichten? Draai dan met een schroevendraaier de MIN-
potentiometer langzaam naar rechts voor stabiel licht. Is het licht al stabiel? Draai de MIN dan
langzaam naar links voor een nog betere dimbaarheid, tot net voor het punt waar de lampjes beginnen
te knipperen. Dit is de beste dimbaarheid van de LED lampen.
L N
DIMMER
P P
P
L N N
L N
NL
HANDLEIDING
ECO-DIM.17 Matter
Universele Matter Led dimmer (R,L,C)
Let op:
•
Dit is een tweedraadsdimmer en deze dient aangesloten te worden zoals onder het
kopje 'Aansluitschema' staat weergegeven.
•
Het installeren van de dimmer op een netstroom van 230V dient te worden uitgevoerd
door een gediplomeerd vakman, rekening houdend met de nationale voorschriften.
Zorg bij alle werkzaamheden dat de elektriciteit is uitgeschakeld.
•
U kunt niet meer dan één dimmer parallel aansluiten. Om vervolgens vanuit twee
punten dezelfde lading te bedienen.
•
Dimmer is niet geschikt voor gewikkelde/magnetische of kerntrafo's.
Deze draadloze ontvanger, die compatibel is met verschillende Open Thread border routers (uitgezonderd
Google Thread Router Border), maakt gebruik van het Matter-protocol. Hij sluit naadloos aan op elke Matter-
controller met een ingebouwde Open Thread border router. Zorg ervoor dat je Matter-controller (bijv. Apple
HomePod, Google Nest Hub, Amazon-apparaat) een ingebouwde Thread-grensrouter heeft om dit apparaat
eenvoudig te integreren. Thread is, naast Wi-Fi, een primair draadloos protocol voor Matter.
