Montage der Abluftleitung (Deckenlüfter mit integriertem Motorblock)

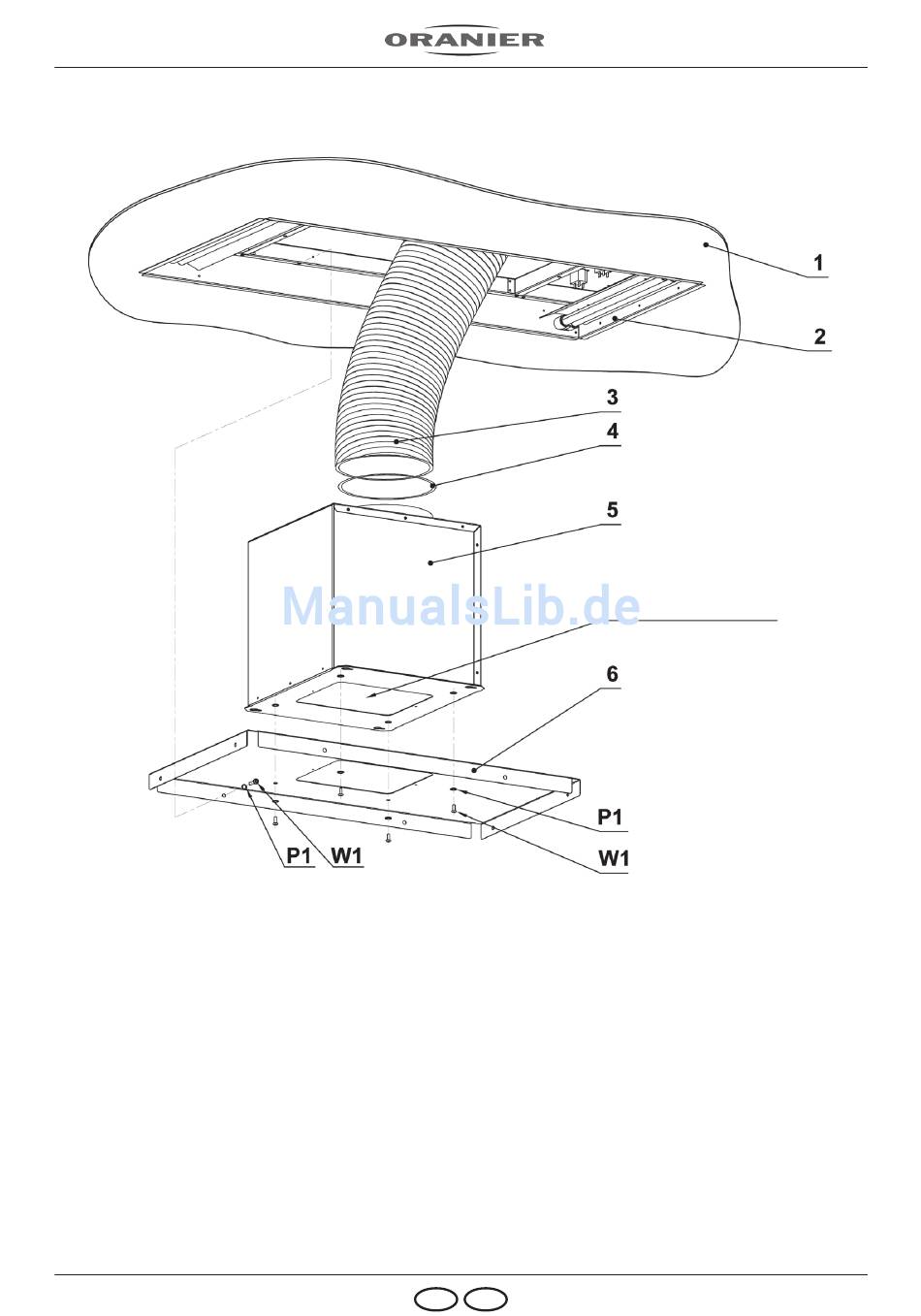

Abb. 16
Legen Sie die spätere Richtung des Abluftrohres (3, Abb.
16) fest (senkrecht nach oben bzw. seitlich entlang der
Breitseite des Deckenlüfters). Änderung durch versetztes
montieren des Abluftstutzens am Motorblock.
Befestigen Sie den Motorblock (5, Abb. 16) mit 4 Schrauben
(W1, Abb. 16) und 4 Zahnscheiben (P1, Abb. 16) am
Hilfsrahmen (6, Abb. 16).
Befestigen Sie das Abluftrohr (3, Abb. 16) mit dem
Schlauchbinder (4, Abb. 16) an der Abluftöffnung des
Motorblocks (5, Abb. 16).
Setzen Sie die Einheit aus Hilfsrahmen (6, Abb. 16) und
Motorblock (5, Abb. 16) in das fest montierte
Deckenlüftergehäuse (2, Abb. 16) ein und befestigen Sie es
mit 6 Schrauben M5 x 10 (W1, Abb. 16) und Zahnscheiben
(P1, Abb. 16).
20
1 - Abgehangene Zwischendecke (Holz, Gipskarton)
2 - Deckenlüftergehäuse fest montiert
3 - Abluftrohr Ø 150 mm
4 - Schlauchbinder 140 - 160 mm
5 - Motorblock
6 - Hilfsrahmen
W1 - Schraube M5 x 10
P1 - Zahnscheibe Ø 5,2
D AT
Vor dem Zusammenbau
vorgestanzte Öffnung
herausbrechen!
