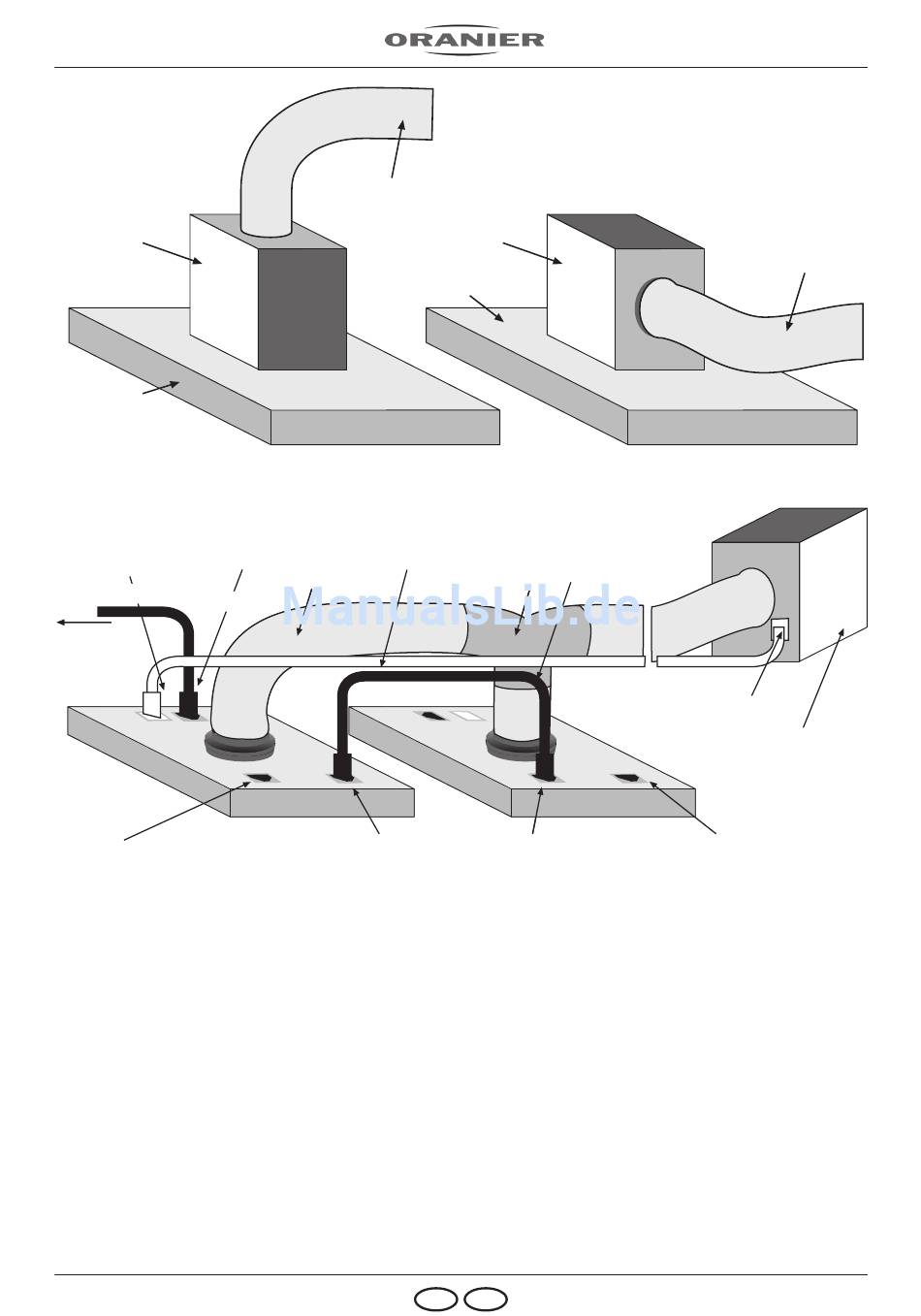

Abb. 12
Deckenhaube Modula
mit Motorblock und
Abluftschlauch nach
oben
Motorblock
Haubenkörper
Abb. 14
Anschluss Steuerkabel Anschluss Netzkabel
zum Motor
(Abb. 14 a)
(Abb. 14 b)
Zum Zum
Netz- Netz-
anschluss anschluss
Anschluss Beleuchtung für
das Hauptelement
16
Abluftschlauch
Haubenkörper
Steuerkabel (max. 8 m)
Abluftschlauch
Hauptelement Deckenlüfter 1
(Abb. 14c)
Anschluss für
Erweiterungselement
(bleibt ohne zusätzliches
Erweiterungselement frei)
Abb. 13
Deckenhaube Modula
mit Motorblock und
Abluftschlauch seitlich
Motorblock
Verbindungskabel für
Erweiterungselement
T-Verbinder
Erweiterungselement Deckenlüfter 2
Anschluss für
Erweiterungselement
D AT
Abluftschlauch
Anschluss Steuerkabel
(Abb. 14d, e)
Motorblock
Beim Erweiterungselement
bleibt dieser Anschluss frei
