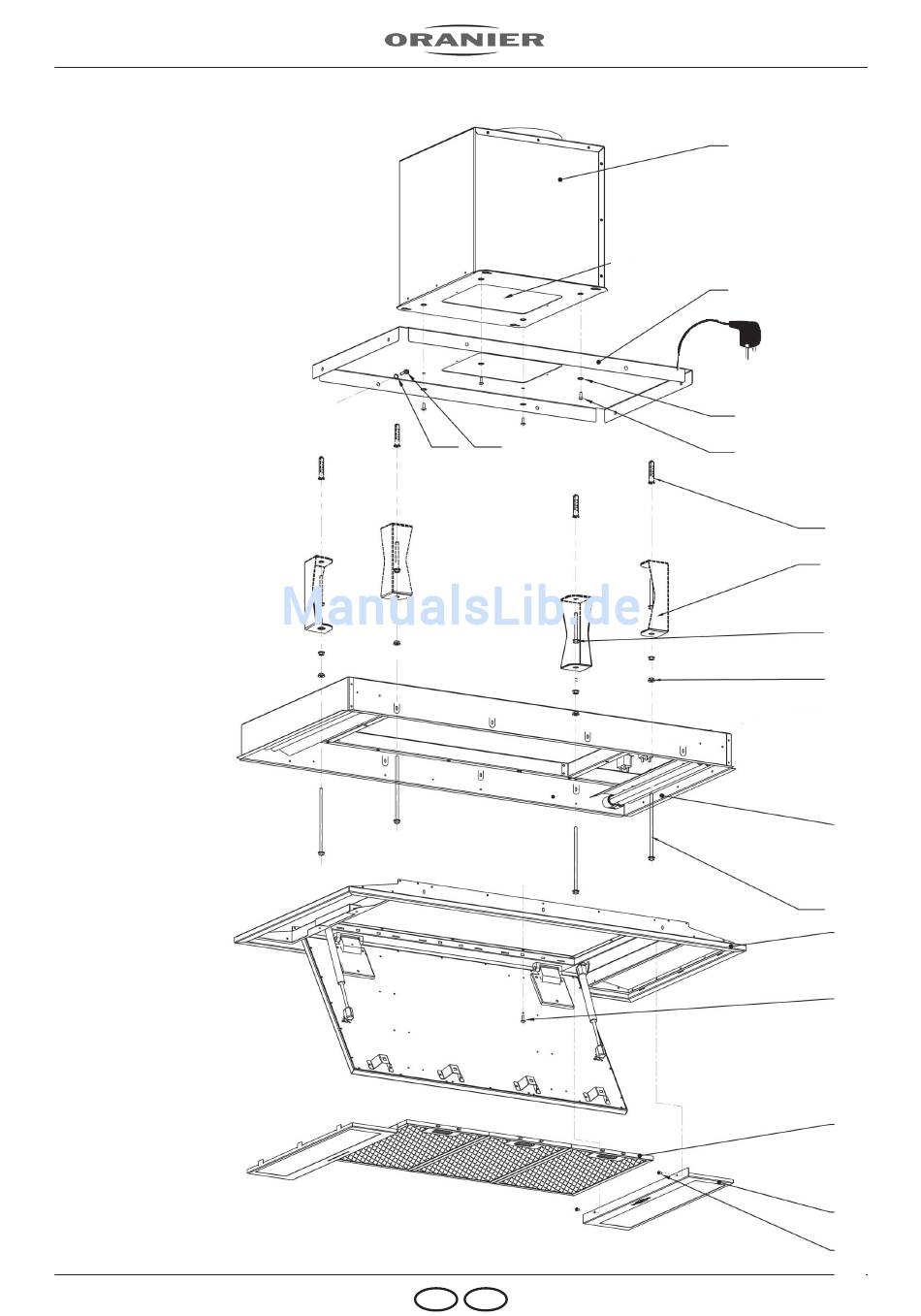

Übersicht Lieferumfang
1 - Netzstecker
2 - Motorblock
3 - Absaugöffnung
4 - Hilfsrahmen
5 - Zahnscheibe Ø 5,2
6 - Schraube M5x10
7 - Dübel Ø 10 x 62
8 - Montagewinkel
9 - Gewindestange 8 x 50
10 - Mutter M8 mit Unterlegscheibe
11 - Deckenlüftergehäuse
12 - Gewindestange M8 x 170
13 - Rahmenblende
14 - Metallfettfilter
15 - Leuchtenabdeckung
16 - Schraube Ø 3,9 x 9,5
14
5 6
D AT
2
3
4
1
5
6
Abb. 10
7
8
9
10
11
12
13
6
14
15
16
