Honeywell ACS4C3 Installationshandbuch

Honeywell ACS4C3 Installationshandbuch

Zugangskontrolleinheit
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
ACS4C3
Zugangskontrolleinheit
Installationshandbuh
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Honeywell ACS4C3

Inhaltszusammenfassung für Honeywell ACS4C3

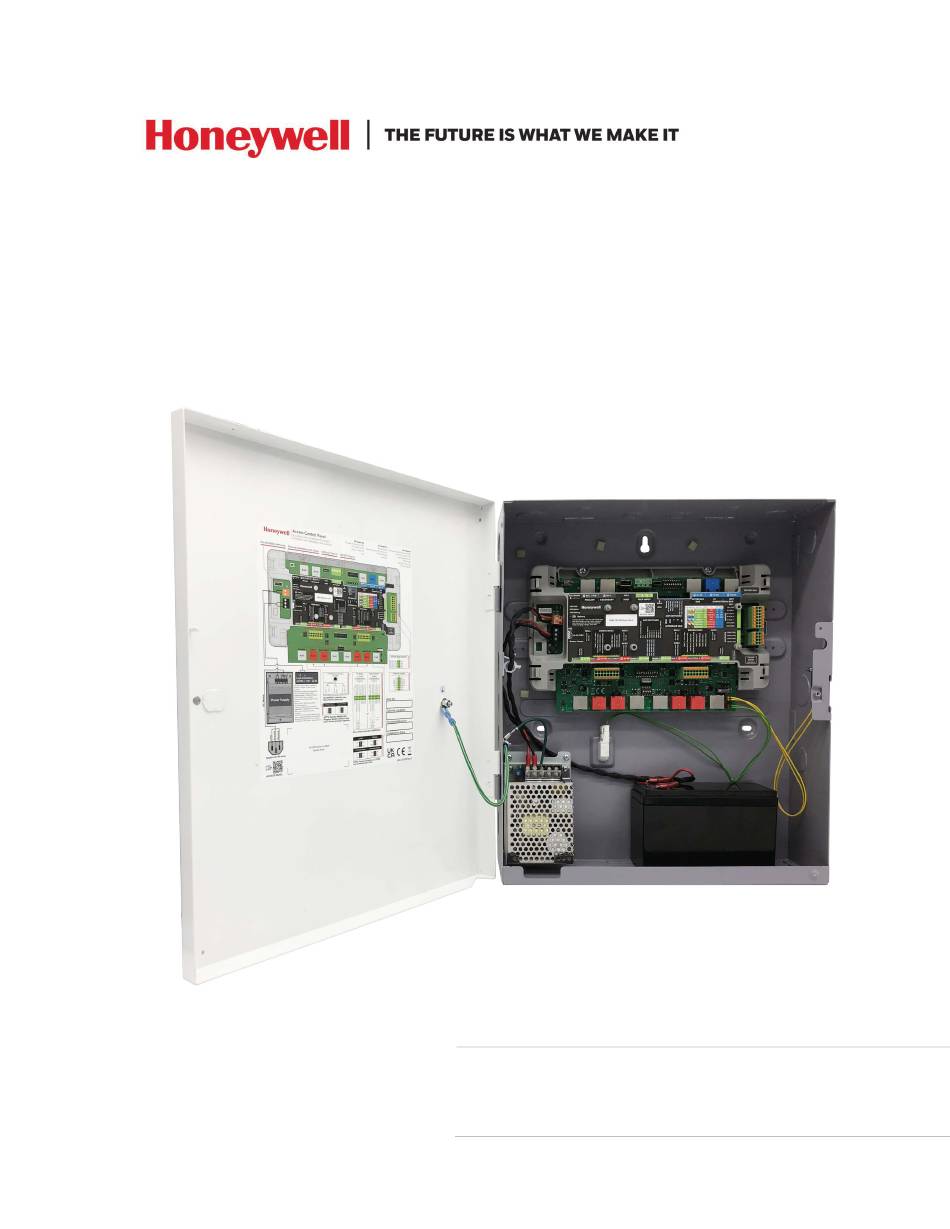

  • Seite 1 ACS4C3 Zugangskontrolleinheit Installationshandbuh...
  • Seite 2 ACS4C3 Installationsanleitung...

  • Seite 3: Inhaltsverzeichnis

    Einbau im Metallschrank ....................31 Verdrahtung mit Lesegeräten ..................35 DIP-Schalter und Steckbrücken für Lesegeräte einstellen ......... 37 Verdrahtung mit Ein-/Ausgabegeräten der Türen ..........43 Verdrahtung des CAT 6E/7-Kabels mit Türen............44 Verdrahtung des RS-485-BUSSES................46 DIP-Schalter und Steckbrücken einstellen ..............47 ACS4C3 Installationsanleitung...
  • Seite 4 Umgebung ..........................59 Kabel............................59 ACS4 Technische Daten .....................60 Am Schrank befindliche Schilder und Symbole – EU, EMV/CE........65 Lizenz-Upgrade für Türen....................67 KAPITEL 6 - Firmware-Spezifikation ............67 Systemupdate mit USB-Stick...................68 KAPITEL 7 - Wartung..................71 KAPITEL 8 - Fehlerbehebung ..............73 ACS4C3 Installationsanleitung...
  • Seite 5 Copyright © 2021 Honeywell. Alle Rechte vorbehalten. Alle Produkt- und Markennamen sind Dienstleistungsmarken, Marken, eingetragene Marken oder eingetragene Dienstleistungsmarken der jeweiligen Inhaber. Honeywell behält sich das Recht vor, sämtliche Informationen in diesem Dokument jederzeit ohne vorherige Ankündigung zu ändern. Bestellinformationen Für Bestellinformationen wenden Sie sich bitte an Ihren Honeywell Vertreter, oder...
  • Seite 6 ACS4C3 Installationsanleitung...
  • Seite 7 ANBAUGERÄTE/ZUBEHÖR – Verwenden Sie keine Anbaugeräte/Zubehörteile, die nicht vom Produkthersteller empfohlen werden, da sie zu Feuer, Stromschlag oder Verletzungen von Personen führen können. WARTUNG – Versuchen Sie nicht, dieses Gerät selbst zu warten. Überlassen Sie alle Wartungsarbeiten qualifiziertem Servicepersonal. ACS4C3 Installationsanleitung...

  • Seite 8: Sicherheitshinweise

    Erlöschen der Garantie führen. Garantie und Service Gemäß den in der Produktgarantie aufgeführten Bedingungen und Konditionen repariert oder ersetzt Honeywell während der Garantiezeit nach eigenem Ermessen kostenlos alle defekten Produkte, die im Voraus bezahlt zurückgesandt werden. Teilen Sie unserem technischen Servicemitarbeiter die Modellnummer, die Seriennummer und die Art des Problems mit.
  • Seite 9 - Mindestabstände sind einzuhalten: Luftstrecke 4 mm, Kriechstrecke 5 mm. - Die Aderenden kurz abisolieren (ca. 4 mm) - Beim Unterklemmen von Litzen sind Aderendhülsen zu verwenden. - Das Zuleitungskabel mit dem mitgelieferten Kabelbinder am Gehäuse fixieren. VDE-Sicherheitsvorschriften sowie die Vorschriften des örtlichen EVU sind zu beachten. ACS4C3 Installationsanleitung...
  • Seite 10 ACS4C3 Installationsanleitung...

  • Seite 11: Kapitel 1 - Einführung

    Metallschrank eignet sich für das Zugangskontrollpanel (ACS4C3) für europäische Märkte und umfasst keine VdS-Zulassung. Der ACS4ENCMV Schrank ist für den VdS-Markt zugelassen. Beim ACS4C3 handelt es sich um ein VdS-zugelassenes Zugangskontrollpanel. Für die Einheit sind mehrere SKU-Konfigurationen möglich. Weiteres dazu können Sie den nachstehenden Tabellen entnehmen.
  • Seite 12 Tabelle 1-1 ACS3004V-MPS – Packungsinhalt Metallgehäuse Schrank (ACS4ENCMV) Batteriekabel Batterieklemme Battery Terminal (for Battery) Kabelklemme Zugangskontrollpanel M5 Schraube (ACS4C3) Schraube Nr. 6 #6 Screw Dübel Nr. 6 Widerstand 2.200 Ohm Schnellstartanleitung (800-26607) ACS4C3 Installationsanleitung...
  • Seite 13 Optionales Zubehör Umwandler (ACS3004E-MPS) Türverbindungskabel Batterie Hinweis: Optionales Zubehör gehört nicht zum Packungsinhalt. Tabelle 1-2 ACS3004E-MPS – Packungsinhalt Metallgehäuse Schrank (MPA2ENCME) Batteriekabel Batterieklemme Kabelklemme ACS4C3 Installationsanleitung...

  • Seite 14: Übersicht Der Zugangskontrolleinheit

    Hinweis: Die IQ Multi Access-Software ist nur für Überwachungs- und Programmierzwecke vorgesehen. Hinweis: Zur Verwendung von ACS4C3 als Zugangskontrollsystem für mehr als 4 Türen müssen entsprechende Lizenzen aktiviert werden. Sobald die Lizenzdatei für das Panel angewendet wurde, können mehr Türen als die standardmäßigen 4 Türen verwendet werden.

  • Seite 15: Compliance-Hinweis

    Das Metallgehäuse umfasst einen Metallschrank und mehrere Zubehörteile. Einzelheiten dazu siehe Packungsinhalt auf Seite 11. Das Gerät kann über das Netzteil mit Strom versorgt werden. Im Schrank kann eine ACS4C3-Steuerung untergebracht werden. Abbildung 1-1 Übersicht der ACS3004E-MPS Zugangskontrolleinheit (ACS4C3) Hinweis: Die 12 V-Gleichstrom-Batterie ist separat erhältlich Compliance-Hinweis Auf unserer Website https://www.security.honeywell.de finden Sie entsprechende...
  • Seite 16 ACS4C3 Installationsanleitung...

  • Seite 17: Kapitel 2 - Übersicht Des Zugangskontrollpanels

    Ein Zugangskontrollsystem besteht aus Hardware und Software, die gewöhnlich in einer Netzwerkumgebung über ein Standard-Netzwerkprotokoll konfiguriert werden. Zugangskontrolleinheiten, Lesegeräte, Türöffner, Video- und andere Geräte werden beispielsweise konfiguriert, um den Zugang zu einem Firmengelände zu steuern und zu überwachen. ACS4C3 Installationsanleitung...

  • Seite 18: Verdrahtung Und Komponenten Des Zugangskontrollpanels

    Verdrahtung und Komponenten des Zugangskontrollpanels Die folgenden Abbildungen zeigen Verdrahtung und Komponenten des ACS4C3 Panels. Abbildung 2-1 Verdrahtung und Komponenten des Zugangskontrollpanels – Metallschrank a. Connect Backup Battery Lead Acid Batter 12 VDC / 7-12 Ah a. Connect Power Supply...

  • Seite 19: Leds Und Taste

    Achtung: Schließen Sie keine unbekannten USB-Geräte (wie beispielsweise USB-Killer) an, die Hardwarekomponenten beschädigen können. Die Zugangskontrolleinheit ist nicht mit einer Schutzfunktion für absichtlich beschädigte USB-Geräte ausgestattet. Honeywell übernimmt keine Haftung für Verluste, die sich aus der Verwendung absichtlich beschädigter USB-Geräte ergeben.

  • Seite 20: Leds, Summer (Nur Acs4Encmv)

    Hinweis: BLE-Anzeige: zukünftige Verwendung, derzeit nicht unterstützt. ABSCHALT-Taste Halten Sie die ABSCHALT-Taste 5 Sekunden gedrückt, um das Panel auszuschalten. LEDs, Summer (nur ACS4ENCMV) Die LEDs, der Summer und die Taste zur Deaktivierung des Summers befinden sich auf der LED-Platine im Gehäusedeckel. ACS4C3 Installationsanleitung...
  • Seite 21 Tabelle 2-2 LED- und Summer-Funktionen des ACS-4-Systems und Modulbus- Teilnehmer LED/Summer Zustand Bedeutung Keine Betriebsspannung Langsam blinkend Nicht parametrisiert Normal (grün) Schnell blinkend Parametrisierung wird ausgeführt Bereit Fehler (gelb) Batterie/Batteriefehler Ohne Speichern Leitungsfehler (außer für zentrale Zentrale Rückstellung Rückstellung) ACS4C3 Installationsanleitung...
  • Seite 22 Mit Speichern Keine Meldung oder manuell zurückgesetzt Schnelles Intervall Manipulation/Alarm Mit Speichern Summer Leitung/Batterie/ Ohne Speichern Batteriefehler Mit der Taste zur Deaktivierung des Summers lässt sich der Summer manuell zurücksetzen. Betätigen Sie die Taste dazu mit einem geeigneten Gegenstand. ACS4C3 Installationsanleitung...

  • Seite 23: Stromversorgung

    VdS-Vorschriften erforderlich ist. Vorsicht: ACS4C3 Einheiten sollten von einem Netzteil mit 10–19 V-Gleichstrom und 50 W gespeist werden. Wir empfehlen das Netzteil mit 13,8 V-Gleichstrom und 50 W im ACS3004E MPS- oder ACS3004V MPS-Kit, das mit 110–240 V-Netzstrom versorgt wird.

  • Seite 24: Echtzeituhr-Schutz

    (NC) (NO) (NC) Contact Contact Types Types Echtzeituhr-Schutz Zur Ausfallsicherheit der Echtzeituhr des Panels wird ein Superkondensator eingesetzt. Der Superkondensator versorgt die Echtzeituhr länger als 120 Stunden (5 Tage), wenn keine primäre Stromversorgung oder eine Pufferbatterie vorhanden ist. ACS4C3 Installationsanleitung...

  • Seite 25: Kapitel 3 - Verdrahtung Von Panel Und Geräten

    RS-485-Geräte. Beim Verdrahten des Panels können Sie die Kabel gemäß den Anschlussfarben verbinden. Es wird empfohlen, CAT 6/7-Kabel mit denselben Farben wie die entsprechenden Anschlüsse zu verwenden. Panel herunterfahren und neu starten Panel herunterfahren Abbildung 3-1 Drücken der ABSCHALT-Taste SHUTDOWN Button ACS4C3 Installationsanleitung...
  • Seite 26 Gelb EIN – Die Anwendung prüft die Lizenzdatei. • Gelb blinkend – Die Lizenzdatei ist fehlerhaft oder Bit 3 von SW3 (Zurücksetzung auf Werkseinstellungen) ist „EIN“. Hinweis: Wenn nur die Batterie ohne Netzstrom an das Panel angeschlossen ist, startet das Panel nicht. ACS4C3 Installationsanleitung...

  • Seite 27: Übersicht Der Systemverdrahtung

    Übersicht der Systemverdrahtung Übersicht der Systemverdrahtung – 4-Tür-Konfiguration Das Panel (ACS4C3) ist im Metallschrank untergebracht. Die Zugangskontrolleinheit umfasst einen 4-Tür-Steuerungsmanager. Die nachstehende Abbildung veranschaulicht, wie Kabel zwischen dem Panel und den Ein-/Ausgabegeräten von 4 Türen (Standard-Metallschrank) verbunden werden. In dieser Abbildung wird PoE+ als Beispiel genommen. Beim Standard-Metallschrank wird auch die Verwendung eines Netzteils mit Pufferbatterie unterstützt.

  • Seite 28: Verdrahtung Für Überwachte Und Nicht Überwachte Eingänge

    Hauptplatine P18 (Masse | DrCnt Tür 4) Stift 2 – DrCnt Tür 2) J17 (Stift 4 – Masse; Stift 2 – DrCnt Tür 4) Stecker zusätzlicher P8 (Masse | EIN 1 – EIN 8) NICHT VORHANDEN Eingang, Hauptplatine ACS4C3 Installationsanleitung...
  • Seite 29 Es werden 2,2 kOhm-Standardwiderstände verwendet. Das MPA2S5 Türverbindungskabel umfasst integrierte EOL (End of Line)-Widerstände mit 2,2 kOhm für den Türkontakt. Für das ACS4C3 Panel eignen sich nur 2,2 kOhm- Werte. Bitte beachten Sie, dass beide Widerstände denselben Wert haben müssen.

  • Seite 30: Hilfseingänge Und -Ausgänge

    Seite 28. Die 12 V-Gleichstrom-Ausgangsanschlüsse sind insgesamt auf 1 A begrenzt. 2. Bei den 4 Hilfsausgängen handelt es sich um potenzialfreie Kontakte und normalerweise offene Ausgänge. Die Höchstleistung für die Kontakte beträgt bis zu 30 V-Gleichstrom bei 3 A. ACS4C3 Installationsanleitung...

  • Seite 31: Facp-Eingang

    Achtung: Verwenden Sie stets ein Antistatikband, wenn Sie das Panel berühren, um sich vor elektrostatischer Entladung (ESD) zu schützen. Metalldeckel anbringen (optional) 1. Ziehen Sie das Erdungskabel vom Deckel ab. 2. Nehmen Sie den Deckel in Pfeilrichtung ab. (optional) Abbildung 3-4 Erdungskabel abziehen und Deckel abnehmen ACS4C3 Installationsanleitung...

  • Seite 32: Zugangskontrollpanel Einbauen

    Achtung: Verwenden Sie immer ein Antistatikband, wenn Sie das Panel berühren, um sich vor elektrostatischer Entladung (ESD) zu schützen. 1. Bauen Sie das Panel in das Metallgehäuse und sichern Sie es mit 4 Schrauben. Abbildung 3-5 Panel einbauen ACS4C3 Installationsanleitung...

  • Seite 33: Verdrahtung Mit Stromversorgung Und Manipulationsstecker - Standard-Metallschrank

    Sie sicher, dass Sie das Stromkabel mit der Kabelklemme sichern. Abbildung 3-6 Stromversorgungskabel anschließen Achtung: Legen Sie zu diesem Zeitpunkt noch keinen Strom an. Stellen Sie vor Ausführung dieses Schritts sicher, dass das Stromkabel vor der externen Stromquelle getrennt ist. Das Batteriekabel ist im Zubehörbeutel enthalten. ACS4C3 Installationsanleitung...
  • Seite 34 1. Schließen Sie das Batteriekabel an. Abbildung 3-7 Batteriekabel anschließen – 7 Ah-Batterie 4. Stecken Sie den vorbereiteten Manipulationsstecker ein. Abbildung 3-8 Externe und Schrankdeckel-Manipulationskabel anschließen ACS4C3 Installationsanleitung...

  • Seite 35: Batterieklemmen Installieren

    3. Das Batteriekabel an den gerade installierten Batterieklemmen anschließen. Verdrahtung mit Lesegeräten Hinweis: Verdrahtung des Systems mit dem PoE-Schalter, den Lesegeräten und Türen. Das ACS4C3 Zugangskontrollpanel unterstützt Modulbus-/RS-485-Lesegeräte. 4 RJ45-Anschlüsse sind für die Verdrahtung von Lesegeräten vorgesehen. Die Positionen der Anschlüsse sind der nachstehenden Abbildung zu entnehmen.
  • Seite 36 Zur Gewährleistung einer VdS-Konformität muss der RS485-Bus wie in der Abbildung unten gezeigt in 4 Busse aufgeteilt werden. Einstellungen in IQNetEdit müssen manuell bearbeitet werden. Die Ein- und Ausgänge zum Steuern sowie zur Überwachung und Kontrolle der Türen werden in der Abbildung unten dargestellt. ACS4C3 Installationsanleitung...

  • Seite 37: Dip-Schalter Und Steckbrücken Für Lesegeräte Einstellen

    Abbildung 3-11 Ein-/Ausgang zur Kontrolle der Türen DIP-Schalter und Steckbrücken für Lesegeräte einstellen Je nach Lesegerät liegen verschiedene Schalter -und Steckbrücken-Einstellungen vor. Beim Anschluss der Kabel an die Lesegeräte beachten Sie bitte die nachstehende Abbildung und Tabelle zur Einstellung der DIP-Schalter und Steckbrücken: ACS4C3 Installationsanleitung...
  • Seite 38 Lesegeräte DIP-Schalter 1* DIP-Schalter 2** DIP-Schalter 3*** Steckbrücken*** RS-485-Lesegeräte Bit 1: EIN RS-485-Abschluss EIN: Bit 2: AUS Aktivierung Modulbus Bit 10: EIN Bit 1–4: EIN Bit 3: AUS Pin 2-3 RS-485-Abschluss AUS: Bit 4: AUS Bit 1–4: AUS ACS4C3 Installationsanleitung...
  • Seite 39 Anschlüsse J11 und J14, und JP15 und JP16, die synchronisiert sein müssen, steuern die RJ45-Anschlüsse J15 und J18. Modulbus RS-485-Lesegeräte Das ACS4C3 Zugangskontrollpanel unterstützt Modulbus-Lesegeräte. Beim Modulbus handelt es sich um ein bidirektionales AES128-verschlüsseltes RS-485 Mehrpunktprotokoll. Das System stellt 4 separate Modulbus-Anschlüsse bereit, und es können mehrere Lesegeräte an den Bus angeschlossen werden.

  • Seite 40: Verdrahtung Mit Lesegeräten - Zugangskontrollpanel (Acs4C3)

    Verdrahtung mit Lesegeräten – Zugangskontrollpanel (ACS4C3) Achtung: Verwenden Sie immer ein Antistatikband, wenn Sie das Panel berühren, um sich Achtung: vor elektrostatischer Entladung (ESD) zu schützen. Es gibt 17 Steckbrücken (14 für Produktion mit roter Kennung, 3 für Debugging mit blauer Kennung) auf der Platine, deren Positionen in der folgenden Abbildung gezeigt werden.
  • Seite 41 Abbildung 3-13 Lesegerät-Verdrahtung – Konfiguration mit 2 Lesegeräten / 1 Tür (TÜR 1) Achtung: Für die ACS4C3 Lesegerät-Verbindungen wird ein CAT 6E STP-Kabel mit RJ45- Anschlüssen verwendet. Beachten Sie bitte, dass dies KEIN Internet/Ethernet- Protokoll ist und daher nicht mit Standard-Ethernet-Netzwerkgeräten wie Switches oder Routern kombiniert oder verbunden werden sollte.
  • Seite 42 Achtung: Verwenden Sie immer ein Antistatikband, wenn Sie das Panel berühren, um sich vor elektrostatischer Entladung (ESD) zu schützen. Beim Zugangskontrollpanel (ACS4C3) handelt es sich um ein 4-Tür-Panel. Das Panel kann maximal bis zu 16 Türen unterstützen. Um die Lesegerät-Kabel für eine Konfiguration mit 4 Türen / 8 Lesegeräten zu verdrahten, werden sowohl das...

  • Seite 43: E/A-Werkseinstellungen Des Kontrollpanels

    Identifizierung. Die Positionen der Anschlüsse sind der Abbildung unten zu entnehmen. Abbildung 3-14 Positionen der RJ45-Anschlüsse zur Verdrahtung von Ein-/ Ausgabegeräten Connect (Optional) Connect MPA2S5 Cable Input Devices (Contact/REX) GREEN Exit WHITE YELLOW Output Devices (Lock) WHITE Door Contact ACS4C3 Installationsanleitung...

  • Seite 44: Verdrahtung Des Cat 6E/7-Kabels Mit Türen

    Die Optionen für die externe Stromversorgung werden verwendet, wenn die Steckbrücken auf externe Stromversorgung eingestellt sind. Siehe Verdrahtung und Komponenten des Zugangskontrollpanels auf Seite 18. Bei potenzialfreien Konfigurationen muss die Stromversorgung spannungskompatibel sein und ausreichend Reservestrom liefern können. ACS4C3 Installationsanleitung...

  • Seite 45: Verdrahtung Des Mpa2S5-Kabels Mit Türen

    Abbildung 3-17 MPA2S5-Kabel Convertor RJ45 Door Cable (MPA2RJ) (MP2S5) Das MPA2S5-Kabel umfasst integrierte 2,2 kOhm-EOL-Widerstände für die Türkontaktverbindung und verwendet einen manuell gesicherten normalerweise offenen REX-Eingang. Bei Verwendung des MPA2S5-Kabels dürfen keine Freilaufdiode oder andere Entstörkomponenten verwendet werden. ACS4C3 Installationsanleitung...

  • Seite 46: Verdrahtung Des Rs-485-Busses

    Türmodul) hinzugefügt werden. Abbildung 3-18 Verdrahtung des RS-485-Busses Der Schnittstellenbus wird mit dem Panel über eine standardmäßige RJ45- Verbindung (möglichst ein CAT 7 S/FTP-Kabel verwenden) (J6-J8) auf der Platine verdrahtet. Angaben zu den RJ45-Pinverbindungen sind der Tabelle zu entnehmen. ACS4C3 Installationsanleitung...

  • Seite 47: Dip-Schalter Und Steckbrücken Einstellen

    DIP Switch 1 (SW1) 1 2 3 4 5 6 7 8 9 10 JP13 JP14 JP15 JP16 DIP Switch 2 (SW2) J11 J12 J13 J14 J15 J16 J17 J18 1 2 3 4 Wiegand Reader/ Modulbus Reader Clock-Data Jumpers ACS4C3 Installationsanleitung...

  • Seite 48: Dip-Schalter-Einstellungen

    Bit 9 Zukünftige Zukünftige Verwendung Verwendung Bit 10 Die Schnittstelle für Die Schnittstelle für LESEGERÄT B und D LESEGERÄT B und D (Tür 2 und 4) ist (Tür 2 und 4) ist RS485 (Modulbus) Wiegand oder Uhr/ Daten ACS4C3 Installationsanleitung...
  • Seite 49 Bit 4 Zukünftige Zukünftige Verwendung Verwendung Bit 5 RS485-Bus 3 EOL/ RS485-Bus 3 EOL/ Pull-Up/Pull-Down- Pull-Up/Pull-Down- Bit 6 Widerstände, Widerstände, Aktivierung Deaktivierung Bit 7 RS485-Bus 4 EOL/ RS485-Bus 4 EOL/ Pull-Up/Pull-Down- Pull-Up/Pull-Down- Bit 8 Widerstände, Widerstände, Aktivierung Deaktivierung ACS4C3 Installationsanleitung...

  • Seite 50: Steckbrücken-Einstellungen

    Steckbrücken-Einstellungen Es gibt 17 Steckbrücken (14 für Produktion mit roter Kennung, 3 für Debugging mit blauer Kennung) auf der Platine. Abbildung 3-20 Positionen der Steckbrücken Wiegand Reader/ Modulbus Reader Clockdata Jumpers ACS4C3 Installationsanleitung...
  • Seite 51 Hinweis: Die über die Steckbrücken-Einstellungen ausgewählte Stromquelle konfiguriert die Stromquelle für das Relais. Sie konfiguriert nicht die Stromquelle für das Panel. b. Einstellung der Steckbrücken zur Konfiguration des Relaiskontakttyps: Normally Open Normally Close Configure (NO) (NC) Relay 1- 4 Contact Type ACS4C3 Installationsanleitung...
  • Seite 52 ACS4C3 Installationsanleitung...

  • Seite 53: Systemkonfiguration

    KAPITEL SYSTEMKONFIGURATION Systemkonfiguration Dieser Abschnitt stellt Schaltpläne für die einzelnen ACS4C3- Systemkonfigurationen bereit. ACS4C3 Installationsanleitung...

  • Seite 54: Ethernet - Netzwerk Für Die Zugangskontrolle

    Abbildung 49: Ethernet – Netzwerk für die Zugangskontrolle ACS4 ACS4 ODER ACS4 ODER ACS4 ODER ACS4 ODER ACS4 ODER ACS2 ODER ACS2 ODER ACS2 ODER ACS2 ODER ACS2 ODER ACS8 Panel ACS8 Panel ACS8 Panel ACS8 Panel ACS8 Panel ACS4C3 Installationsanleitung...

  • Seite 55: Ethernet-Verbindung - Mehrere Orte

    ACS8 Panel ACS8 Panel ACS4 ACS4 ODER ACS2 ODER ACS8 Panel Hinweis: Das Netzwerk muss den DHCP-Server bereitstellen (oder eine dedizierte Netzwerkkonfiguration mit einem Router verwenden). Hinweis: Es wird empfohlen, dass das Netzwerk einen Firewall-Schutz vor unbefugtem Zugang bereitstellt. ACS4C3 Installationsanleitung...
  • Seite 56 ACS4C3 Installationsanleitung...

  • Seite 57: Kapitel 5 - Hardware-Spezifikation

    Hardware-Spezifikationen a. Lesegerät-Strom: 12±2 V-Gleichstrom (Nennwert), max. 500 mA für jede Tür verfügbar. b. LED-Ausgang des Lesegeräts: Offener Kollektortreiber, der bis zu 50 mA aufnehmen kann c. Lesegerät, Manipulation: Analog/Digital-Wandler-Eingang d. Lesegerät-Dateneingabe: CMOS e. Die Lesegerät-Schnittstelle unterstützt Modulbus-/RS-485-Lesegeräte ACS4C3 Installationsanleitung...

  • Seite 58: Maximale Ausgangsbelastung Der Stromversorgung

    Magnetschloss Tür A Strom, Türöffner oder 500 mA Magnetschloss Tür B Strom, Summer oder Signalgeber 20 mA Schalter, Anforderung zum 30 mA Verlassen RS-485-Geräte 250 mA Gesamtstrom für alle externen 1900 mA < 3000 mA Geräte in diesem Beispiel ACS4C3 Installationsanleitung...

  • Seite 59: Batterieversorgung

    Batterieversorgung An das ACS4C3 im Metallschrank kann eine versiegelte Bleibatterie mit 12 V- Gleichstrom und 7 Ah / 12 Ah angeschlossen werden. Wenn sowohl das Netzteil als auch die Batterie angeschlossen sind, verwendet das Panel das Netzteil als Primärstrom und die Batterie als Sekundärstrom. Die ACS4C3- Stromüberwachungseinheit verwaltet das Laden der Batterie.

  • Seite 60: Acs4 Technische Daten

    Umweltklasse nach VdS Umweltklasse nach EN50131-1 Class II Betriebstemperaturbereich -10°C ~ +45°C (inklusive Akku) Lagerungstemperaturbereich -40°C ~ +85°C Relative Feuchtigkeit 5% ~ 96% rel.F. n.c. Gewicht inklusive ACS4C3 5.8 kg Abmessungen 410(H) x 360(B) x 120(T) mm Technische Daten ACS4C3 ACS4C3 Installationsanleitung...
  • Seite 61 * Zusätzliche Stromvorsorgungen erforderlich falls die Stromaufnahme die maximale Spezifikation der BUS-Leitungen überschreitet Leser-Schnittstellen Ausgangsspannungsbereich der Leser- Leser A/C, Leser B/D, 10VDC ~ 14VDC Schnittstellen RS485 BUS 3, RS485 BUS 4 Maximaler Ausgangsstrom der Leser- 500mA je Schnittstelle Schnittstellen ACS4C3 Installationsanleitung...
  • Seite 62 Tür 2/4: V - Uext Leser @ Steckklemme Max. Ausgangsstrom für Leser BUS Leser B/D 1000mA gesamt für mit externer Spannung an RS485 Modulbus Tür 2/4: V - Uext Leser @ Steckklemme kombiniert an beiden RJ45 gemeinsam Ausgänge ACS4C3 Installationsanleitung...
  • Seite 63 1mA @ 5VDC strom ** Nur an RJ45 ODER Steckklemme verbinden; NICHT denselben Türausgang an RJ45 und Steckklemme gleichzeitig anschließen. Eingänge Überwachungsbereich Türkontakt Tür 1-4, 2k2Ohm +-40% Aux Eingänge IN 1-8 Digitale Eingänge Türfreigabe Tür 1-4 Low-aktiv (nach GND) ACS4C3 Installationsanleitung...
  • Seite 64 Max. Ausgangsstrom an RS485 BUS 3 RS485 BUS 3 @ 500mA gesamt für Schraubklemme RS485 Modulbus RS485 BUS 3 @ RJ45 kombiniert über RJ45 Schraubklemmblock RJ45, begrenzt auf 500mA Max. Ausgangsstrom an RS485 BUS 4 RS485 BUS 4 @ RJ45 #NAME? ACS4C3 Installationsanleitung...

  • Seite 65: Am Schrank Befindliche Schilder Und Symbole - Eu, Emv/Ce

    Am Schrank befindliche Schilder und Symbole – EU, EMV/CE ACS4C3 Installationsanleitung...
  • Seite 66 Richtlinie zur Entsorgung von elektrischen und elektronischen Altgeräten. Es bedeutet, dass Sie für die sachgemäße Entsorgung des Produkts verantwortlich sind und es zu Umweltschutzzwecken nicht als Hausmüll weggeworfen werden darf. Im Hinblick auf angemessene Entsorgungsmöglichkeiten bitte örtliche Vorschriften beachten. ACS4C3 Installationsanleitung...

  • Seite 67: Lizenz-Upgrade Für Türen

    Lizenz-Upgrade für Türen Ein Lizenz-Upgrade ist für 8 Türen, 12 Türen oder 16 Türen erhältlich. Sobald die Lizenzdatei für das Panel angewendet wurde, können Sie die zusätzliche Steuerung verwenden. Wenden Sie sich für eine 4-Tür-Lizenz bitte an das Honeywell-Kundendienstteam. ACS4C3 Installationsanleitung...

  • Seite 68: Systemupdate Mit Usb-Stick

    Hinweis: Es wird entweder auf eine Benutzeraktion zur Umschaltung von Bit 1 von SW3 gewartet, um mit dem Systemupdate fortzufahren, oder das System führt gerade das Aktualisierungsverfahren aus. Achten Sie auf die folgenden LED-Statusanzeigen: Tabelle 6-1 LED-Farbe Status Fehler beim Aktualisierungsverfahren GRÜN Aktualisierungen erfolgreich abgeschlossen ACS4C3 Installationsanleitung...
  • Seite 69 Fehler beim Lesen von Bit 1 von ROT BLINKEND Fehler bei der USB-Stick- Erkennung Fehler bei der Validierung der Aktualisierungsdatei Fehler beim Softwareupdate Hinweis: Wenn das System erfolgreich aktualisiert wurde, wird es automatisch neu gestartet, und auch die Systemanwendungsdienste werden erneut gestartet. ACS4C3 Installationsanleitung...
  • Seite 70 ACS4C3 Installationsanleitung...

  • Seite 71: Kapitel 7 - Wartung

    KAPITEL WARTUNG Führen Sie die folgenden Wartungsarbeiten am ACS4C3-Schrank durch: a. Wechseln Sie die Pufferbatterie alle zwei bis zweieinhalb Jahre aus. Hinweis: Das Netzteil umfasst keine zu wartenden Komponenten. Im Netzteil befindet sich keine austauschbare Sicherung. ACS4C3 Installationsanleitung...
  • Seite 72 ACS4C3 Installationsanleitung...

  • Seite 73: Kapitel 8 - Fehlerbehebung

    Werte eingestellt sind. Schalten Sie das Gerät nicht auf (einschließlich der Batterie) aus, ändern Sie die Einstellungen Kommunikation, und schalten Sie das Gerät wieder ein. Kartenlesungen oder Eingangsaktivierungen. Keine Kommunikation Überprüfen Sie die IP-Adresse vom ACS4-Setup-Tool. mit dem Ethernet- Anschluss. ACS4C3 Installationsanleitung...
  • Seite 74 ACS4C3 Installationsanleitung...
  • Seite 75 © 2022 Honeywell International Inc. Alle Rechte vorbehalten. Kein Teil dieser Veröffentlichung darf ohne schriftliche Genehmigung von Honeywell reproduziert werden. Es wird davon ausgegangen, dass die Informationen in dieser Veröffentlichung in jeglicher Hinsicht korrekt sind. Honeywell kann jedoch keine Verantwortung für Folgen übernehmen, die sich aus der Nutzung ergeben.
